Kaksiosainen litteä kuva 8 ZipCord Fiber Optic -kaapeli

Kaksiosainen litteä kuvio 8 ZipCord-kuituoptinen kaapeli käyttää φ900μm tai φ600um tiukasti puskuroitua optista kuitua optisena siirtoväliaineena, peitettynä aramidikerroksella voimavahvistetulla yksiköllä ja suulakepuristetaan 8-muotoisella polyvinyylikloridilla (PVC) tai matalalla sukelluksella) (LS-SIRE, POVC) vaippa.

Lähetä kysely

Tuotteen Kuvaus

Ominaispiirteet

Tiukka puskurikuitua helppoa strippaus

Tiukassa puskurikuitussa on erinomainen liekinlämpöinen suorituskyky

Aramid -vahvistuselementti antaa kaapelille erinomaisen vetolujuuden

8-muotoinen vaippa on helppo kuoriutua ja käyttää oksille

Ulkomateriaali on korroosiokestävää, vedenpitävää, UV-kestävää, liekinkestävää ja ympäristöystävällistä.

Sovellukset

Duplex -optinen kuitulaastari tai pigtail

Sisä-

Instrumenttien, viestintälaitteen väliset yhteydet

Standardit

Noudata YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11 jne. Tavallisten PVC-tuotteiden lisäksi on myös tuotteita, jotka ovat ohittaneet ULOFNR: n ja NP-sertifikaatit. LSZH-tuotteet käyttävät erilaisia materiaaleja täyttämään IEC60332-1 tai IEC60332-3C tai OFNR-sertifikaatit n.

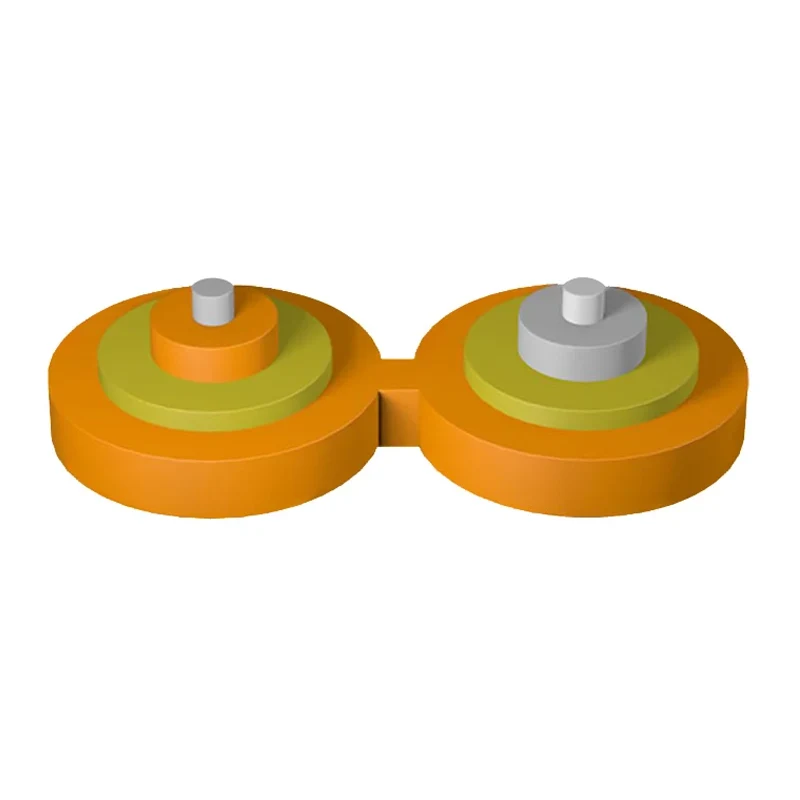

Rakennepiirustus

1.Tight -puskurikuitu

2.Aramid -lankatakki

3.Jacket

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

Tekniset parametrit

Kaapelimalli	Kaapelin halkaisija (viite) （Mm）	Kaapelin paino (viite) E O		TBF -halkaisija （Μm）	Vetolujuus Pitkä/lyhytaikainen （N）	Murskata Pitkä/lyhytaikainen （N/100 mm）	Säde taivutus Dynaaminen/staattinen (mm)
Kaapelimalli	Kaapelin halkaisija (viite) （Mm）	PVC -takki	Lszh -takki	TBF -halkaisija （Μm）	Vetolujuus Pitkä/lyhytaikainen （N）	Murskata Pitkä/lyhytaikainen （N/100 mm）	Säde taivutus Dynaaminen/staattinen (mm)
1.6	(3,4 ± 0,3) × (1,6 ± 0,3)	4.8	5.3	600 ± 50	40/80	100/500	60/30
1.9	(4,0 ± 0,3) × (1,9 ± 0,3)	8.0	8.7	900 ± 50	100/200	100/500	60/30
2.8	(5,8 ± 0,3) × (2,8 ± 0,3)	11.6	14.8	900 ± 50	100/200	100/500	60/30

Optiset ominaisuudet

Kuitutyyppi	Vaimennus				Ofl	Tehokas tilan kaistanleveys	10 gbit/s Ethernet -linkin pituus	Vähimmäisväri
Kunto	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Kunto	Tyypillinen arvo	Enimmäisarvo	Tyypillinen arvo	Enimmäisarvo	850/1300 nm	850 nm	850 nm	/
Yksikkö	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652d	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
