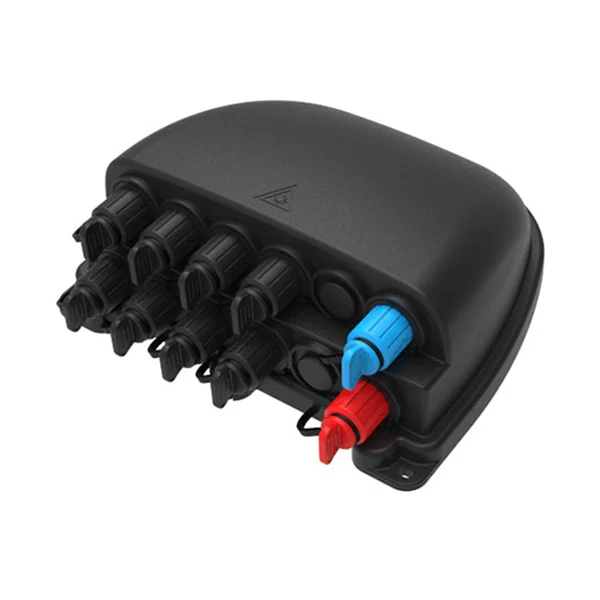

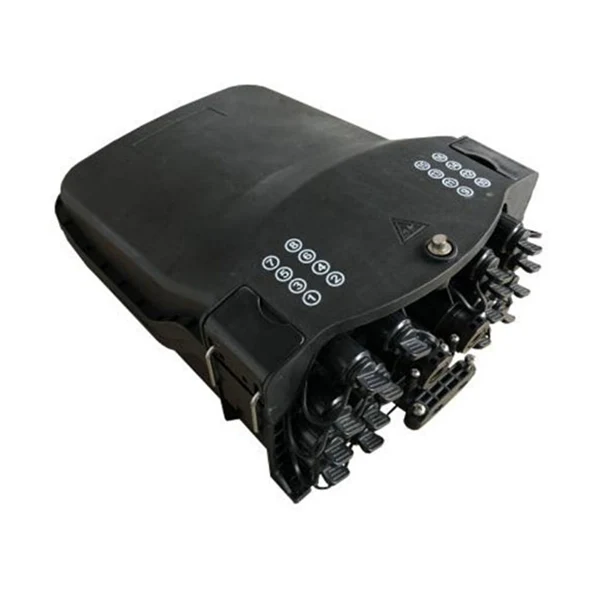

48 Kuituydin Valmiiksi liitetty valokuitukaapelin jakolaatikko

Orientalfiberin 48 kuituytimen esiliitetty kuituoptisen kaapelin jakelulaatikko on ammattitason ratkaisu, joka on suunniteltu virtaviivaistamaan FTTX-verkkojen käyttöönottoa. Jiangsu Xuben Photoelectric Technology Co., Ltd:n lippulaivatuotteena tämä jakelulaatikko integroi kuitujako-, jako- ja pääteliitännät yhdeksi, kestäväksi koteloksi.

Lähetä kysely

Tuotteen Kuvaus

48-ytimen esiliitetty kuituoptisen kaapelin jakelurasia on suunniteltu erityisesti ulkokäyttöön telekommunikaatiotekniikan skenaarioihin. Se on kehitetty kiinalaisen Orientalfiber-valmistajan teknisten standardien mukaisesti ja painottaa ensisijaisesti rakenteellista luotettavuutta ja pitkäaikaista toiminnan vakautta. Tuotteen kotelo on valmistettu lujista PP- tai PC+ABS-materiaaleista, ja se kestää vettä, pölyä ja ikääntymistä. IP65-suojausluokituksensa ansiosta se varmistaa sisäisten valokuituliitäntöjen vakauden myös monimutkaisissa ja vaativissa ympäristöissä. Sisäinen rakenne on optimoitu helpottamaan tehokasta kuidun taivutussäteen hallintaa ja säännöllistä kaapelin reititystä; siinä on valmiiksi liitetyt sovittimet ja se tukee erilaisia liitosalustakokoonpanoja, mikä parantaa asennuksen tehokkuutta ja yksinkertaistaa huoltotoimenpiteitä. Tämä jakelurasia tukee useita asennusmenetelmiä – mukaan lukien pylväsasennus, antenniasennus ja seinäasennus – ja se sopii ihanteellisesti FTTH-sovelluksiin ja monenlaisiin kuituoptisten verkkojen ulkokäyttöön.

Tekniset tiedot ja materiaalin eheys

Ulkoisen tietoliikenneinfrastruktuurin kannalta materiaalin pitkäikäisyys on ratkaisevan tärkeää. TheItämainen kuitu 48 Kuituydin Valmiiksi liitetty valokuitukaapelin jakolaatikkoon suunniteltu kestämään erilaisia ympäristön kuormituksia ilman hajoamista.

Kotelon materiaalit: Valmistettu iskunkestävästä PP (polypropeeni) tai PC+ABS (polykarbonaatti ja akryylinitriilibutadieenistyreeni) sekoituksista erinomaisen mekaanisen suojan saavuttamiseksi.
Ympäristön kestävyys: Suunniteltu olemaan kosteudenkestävä, vedenpitävä, pölytiivis ja ikääntymistä estävä.
Sisääntunkeutumissuojaus: Suojaustaso saavuttaa IP65:n, mikä varmistaa, että sisäiset osat pysyvät kuivina ja toimivina rankkasateessa tai korkean kosteuden olosuhteissa.

Tekninen arkkitehtuuri ja kapasiteetin hallinta

Sisäinen asettelu48 Kuituydin Valmiiksi liitetty valokuitukaapelin jakolaatikkokeskittyy taivutussäteen suojaukseen ja järjestettyyn kaapelin reitittämiseen signaalin vaimenemisen ja ylläpidon väsymisen estämiseksi.

Tulo-/lähtökokoonpano: Sisältää 1 soikean optisen kaapelin sisääntulokohdan ja 2 haarakaapelin läpivientiä, mikä helpottaa runkokaapelien monipuolista hallintaa.
Sovitinliitäntä: Varustettu 16 esiliitetyllä sovittimella, mikä vähentää merkittävästi kenttäasennuksiin kuluvaa aikaa ja teknikon työkustannuksia.
Jatkoalustavaihtoehdot: Saatavana on kaksi erilaista liitosalustatyyppiä, jotka sopivat erilaisiin liitostottumuksiin ja kuitutiheyksiin.
Pudotuskaapelin säilytystila: Suunniteltu sijoittamaan valinnainen pudotuskaapelin säilytyslokero, joka pystyy käsittelemään jopa 50 metriä 5 mm:n pyöreää kaapelia, mikä on välttämätöntä sivuston siisteyden ylläpitämiseksi asuin FTTH-asennuksissa.

Monipuoliset käyttöönottoskenaariot

Itämainen kuituvarmistaa, että48 Kuituydin Valmiiksi liitetty valokuitukaapelin jakolaatikkomukautuu olemassa olevaan infrastruktuuriin sen sijaan, että se vaatisi kalliita muutoksia. Useiden kiinnitysmenetelmien tuki mahdollistaa tasaisen laitteiston käytön eri maastoissa:

Pylväsasennus: Optimoitu maaseutu- tai huoltopylväisiin perustuviin käyttöönotuksiin.
Antenniasennettava: Soveltuu rakennusten välisiin ilmakaapeliväliin.
Seinäasennus: Suunniteltu kaupunkien MDU:ihin (Multi-Dwelling Units) tai teollisuusrakennusten julkisivuihin.

Kuvaus

Valmiiksi liitetty optinen jakelulaatikko edistyneimpään FTTX-verkkojakelusolmulaitteeseen, tarjoaa nopean ja luotettavan yhteyden, hyvän suojan ja hallinnan FTTX-verkolle.

Standardit noudattavat

48 kuituytiminen esiliitetty kuituoptisen kaapelin jakelurasia on suunniteltu, valmistettu ja testattu standardien mukaisesti seuraavasti:

ITU-T G.652	Ominaisuudet yksimuotoisesta optisesta kuidusta
IEC 60794-1-1	Optinen kuitukaapelit-osa 1-1: Yleinen eritelmä-yleinen
IEC 60794-1-2	Optinen kuitukaapelit-osa 1-2: Yleinen eritelmä - Optisen kaapelin perustesti menettelyä

Tekniset tiedot

Malli: XB-16SX	Tekniset tiedot	Huomautus

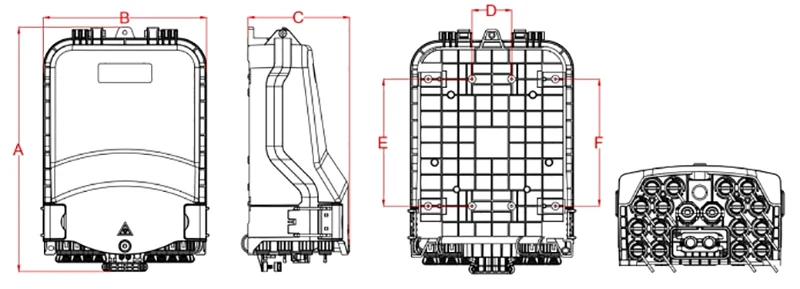

Ulkoinen mitta (mm)	319,3214133(ABC)
Asennus reiän sijainti (mm)	52166166 (DxExF)
Väri	PANTONE 428C	Muokattava
Koko ja optisen kaapelin reiän määrä	1 soikea optisen kaapelin sisääntulo, 2 haaraa optisten kaapelien läpiviennit ja 16 valmiiksi kytkettyä sovitinta
Fuusio kapasiteetti (max)	48	Lokero A, 12x4=48, 2 kerrosta lämpökutistuva jatkossuojaholkki.
	64	Alusta B, 8x8=64, 1 kerros lämpökutistuva jatkossuojaholkki.
	96	Alusta C, 8x12 = 96, 1 kerros lämpökutistuva jatkossuojaholkki.
	96	Alusta D, alusta E, 24x4=96, 2 kerrosta lämpökutistuva jatkossuojaholkki.
Micro PLC-jakaja	1x2	Jakajan koko: 60x7x4mm. Voidaan asentaa tyyppiin A ja tyyppiin E jatkoslokero, 1 PC per jatkoslokero.
	1x4
	1x8
	1*16	Jakajan koko: 60x12x4mm. Voidaan asentaa tyyppiin A-1 ja tyyppi E-1 jatkoslokero, 1 PC per jatkoslokero.
Into suurin kaapelin halkaisija (mm)	ᴓ8-18
Maksimi haarareiän koko (mm)	ᴓ16
IP suojaustaso	IP65
Syttyvyys	HB (perinteinen)	voidaan räätälöidä mukaan vaatimukset
Neutraali suolasumutesti (NSS)	48 h	voidaan räätälöidä mukaan vaatimukset
