Kaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapeli

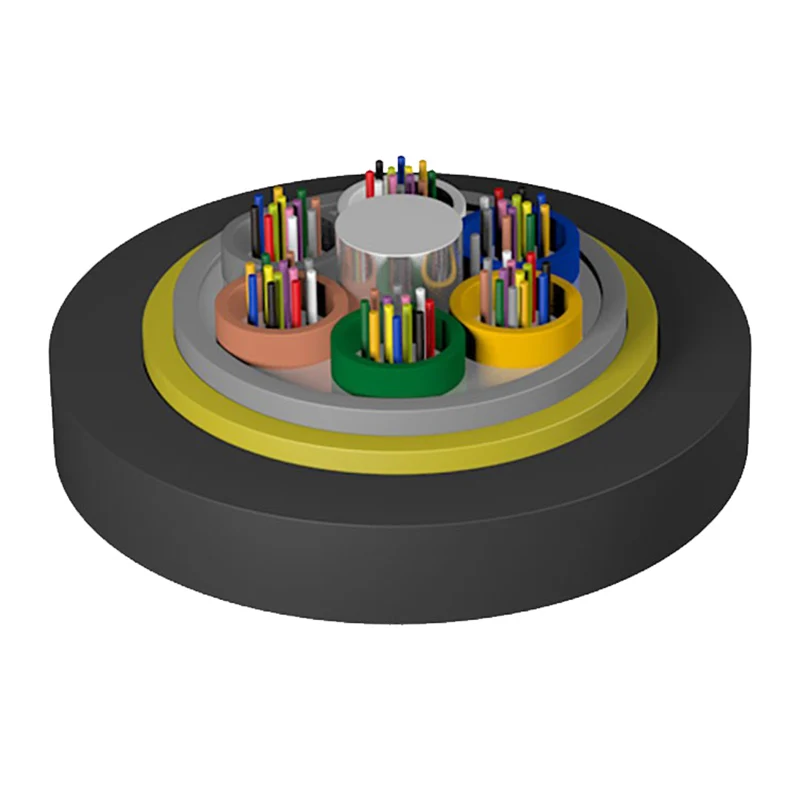

Kaikki dielektriset itsekantavat ADSS-antennikuitukaapelit käyttävät irtonaista putkikerrosrakennetta, ja 250 μm:n optinen kuitu on päällystetty irtonaisessa putkessa, joka on valmistettu korkeamoduulista materiaalista, ja löysä putki on täytetty vedenpitävällä yhdisteellä. Löysä putki (ja täyttököysi) on kierretty ei-metallisen keskivahvistusytimen (FRP) ympärille kompaktin kaapelisydämen muodostamiseksi, ja kaapelin sydämen rako täytetään vettä estävällä rasvalla. Kaapelin sydän suulakepuristetaan polyeteenistä (PE) olevalla sisävaipalla, peitetään sitten aramidilla vahvistusta varten ja lopuksi suulakepuristetaan polyeteeni (PE) ulkovaipalla tai sähköisellä (AT) ulkovaipalla.

Lähetä kysely

Tuotteen Kuvaus

Engineering Excellence and Manufacturing Foundation

TuotantoKaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapelion keskittynyt käsityön henkeen. Ryhmällämme on neljä erikoistunutta toimitilaa – sisä-/ulkokaapelit, ODN-komponentit ja verkkolaitteet – varmistaen, että jokainen komponentti täyttää tiukat kansainväliset standardit.

Sertifioitu laatu: Valmistusprosessimme ovat peräkkäin saaneet ISO9001- ja ISO45001-sertifikaatit.
Maailmanlaajuinen tunnustus: Orientalfiber-tuotteet ovat laajasti käytössä teleoperaattoreissa ja radio-/televisioteollisuudessa maailmanlaajuisesti, mikä todistaa luotettavuutensa suurissa suunnitteluprojekteissa.

Tekninen ydinrakenne

TheKaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapelihyödyntää hienostunutta irtonaista putkikerrosrakennetta. Tämä rakenne varmistaa, että 250 μm:n optiset kuidut on suojattu korkeamoduulisissa putkissa, jotka on täytetty erityisellä vedenpitävällä yhdisteellä.

Lujuusosa: Ei-metallinen FRP (Fiber Reforced Plastic) -keskiydin estää sähkömagneettisen induktion.
Veden esto: Kaapelin sydän on täytetty vettä estävällä rasvalla kosteuden sisäänpääsyn estämiseksi.
Vahvistus: Erittäin lujia aramidilankoja käytetään antamaan tarvittava jännitys pitkäjänteisille antenniasennuksille.
Ulkoinen suojaus: Sähkökentän voimakkuudesta riippuen tarjoamme joko polyeteeni (PE) tai Anti-tracking (AT) ulkovaipan.

Hankintanäkökulma: Yhteyshaasteiden ratkaiseminen

1. Live-Line -asennus ja tehokkuus

Suuri kipukohta verkon käyttöönotossa on sähkökatkojen hinta. TheKaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapelialkaenItämainen kuituvoidaan asentaa katkaisematta virtaa, mikä vähentää merkittävästi käyttökatkoksia ja palvelujen tarjoajien työvoimakustannuksia.

2. Ympäristön kestävyys ja mekaaninen lujuus

Tämän kaapelin maksimijänneväli ylittää 1000 metriä, joten se on suunniteltu kestämään raskaita jääkuormia ja suuria tuulennopeuksia. Sen kevyt rakenne vähentää olemassa olevien pylväiden ja tukien mekaanista kuormitusta ja varmistaa, että voimalinjan rakenteellinen eheys pysyy ehjänä.

3. Korkeajänniteyhteensopivuus ja pitkäikäisyys

TheKaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapelion erityisesti suunniteltu korkeajänniteympäristöihin. 110 kV ja 220 kV linjoilla AT (Anti-tracking) -vaippamme käyttö estää sähköisen eroosion ja tukee yli 30 vuoden suunniteltua käyttöikää.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tekniset parametrit

Viite. Ulkohalkaisija (mm)	Viite. Paino (kg/km)		Rec. Päivittäinen maks. Työjännite (kN)	Suurin sallittu työjännitys (kN)	Murtovoima (kN)	Vahva jäsen CSA (mm2)	Elastisuusmoduuli (kN/mm2)	Lämpölaajenemiskerroin ×10-6/K	Sopiva jänneväli (NESC-standardi, m)
Viite. Ulkohalkaisija (mm)	PE-suojus	AT Sheath	Rec. Päivittäinen maks. Työjännite (kN)	Suurin sallittu työjännitys (kN)	Murtovoima (kN)	Vahva jäsen CSA (mm2)	Elastisuusmoduuli (kN/mm2)	Lämpölaajenemiskerroin ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuituoptinen tyyppi	(+20 ℃)				kaistanleveys		numeerinen aukko	Katkaise optisen kaapelin aallonpituus
Kuituoptinen tyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numeerinen aukko	Katkaise optisen kaapelin aallonpituus
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---

Huomautus:

a. Vain osa ADSS-kaapeleista on listattu taulukossa, ADSS-kaapeleita muilla jänteillä voi tiedustella myyntihenkilöiltä.

b. Taulukon tekniset tiedot on saatu sillä ehdolla, että korkeuseroa ei ole ja asennuksen painuma on 1 %

c. Kuitumäärä on 2-72, kuitujen tunnistus on kansallisen standardin mukainen

Sovellus: Itsekantava antenni

Tärkeimmät ominaisuudet ja suorituskyky

Optimaaliset mitat: Pienet kaapelin halkaisijat vähentävät ympäristötekijöiden, kuten tuulen ja jään, vaikutusta.

Erinomaiset vetoominaisuudet: Tarkka aramidilangan määrä lasketaan jokaiselle projektille erityisten jännevälivaatimusten täyttämiseksi.

Yhteensopivuus: ADSS-kaapelimme on täysin IEEE 1222- ja IEC 60794-1 -standardien mukainen.

Lämpöstabiilisuus: Säilyttää erinomaisen suorituskyvyn laajalla käyttölämpötila-alueella.

Strategiset sovellukset

Täysdielektrinen itsekantava ADSS-antennikuituoptinen kaapeli on suositeltava valinta:

Tietoliikenne: Operaattoritason runkojohdot ja lähiverkon tiedonsiirto.

Sähkölaitokset: Eritasoiset suurjännitejohdot (10kV - 220kV).

Teollisuusinfrastruktuuri: Sähkövoiman, rautatieliikenteen ja moottoriteiden etupään liitännät.

Usein kysytyt kysymykset (FAQ)

K: Miten ulkovaipan materiaali määritetään eri jännitetasoille?

V: 10 kV ja 35 kV voimalinjoissa käytetään tyypillisesti polyeteeni (PE) vaippaa. 110 kV ja 220 kV linjoille laskemme sähkökentän voimakkuuden riippumispisteessä ja käytämme AT (Anti-tracking) -ulkovaippaa huonontumisen estämiseksi.

K: Mikä on Orientalfiber ADSS -kaapeleiden suurin jänneväli?

V: Vaikka jännevälit vaihtelevat projektin vaatimusten mukaan, kaikki dielektrinen itsekantava ADSS-antennikuituoptinen kaapeli voidaan suunnitella yli 1000 metrin jännevälille.

K: Voidaanko tätä kaapelia käyttää olemassa olevissa voimatorneissa?

V: Kyllä. Koska se on kevyt ja ei-metallinen, se on ihanteellinen viestintäominaisuuksien lisäämiseen olemassa olevaan sähkönjakelu- ja siirtoinfrastruktuuriin ilman merkittävää painoa.
