Aramid Yarn Access Building Fiber Optic Cable on erikoistunut sisä- ja ulkotilojen siirtymäkaapeli, joka on suunniteltu pääsyverkkojen rakentamiseen. Sisärakenteessa on 250 mikrometrin optisia kuituja, jotka on suojattu kosteutta kestävällä yhdisteellä täytettyyn korkeamoduulisen irtonaisen putken sisällä. Vetolujuuden ja kompaktin profiilin tasapainottamiseksi vahvikeelementiksi levitetään kerros korkealaatuista aramidilankaa. Ulkopuoli on vahvistettu kaksipuolisella muovipäällysteisellä terästeipillä (PSP) ja paloa hidastavalla Low Smoke Zero Halogen (LSZH) -vaipalla. Tämä kerrosrakenne tekee Orientalfiber-kaapelista sopivan ympäristöihin, joissa turvallisuus ja kestävyys ovat ensiarvoisen tärkeitä.
Parannettu mekaaninen eheys Aramid Lanka Access Building Fiber Optic Cable -lujuusosien integrointi mahdollistaa erinomaisen vetolujuussuorituskyvyn pystysuorassa vedossa. Aramidilanka tarjoaa tarvittavan tuen kuitujen venymisen estämiseksi lisäämättä valtaosaa perinteisistä metallilujuuksista.
Ylivertainen ympäristönsuojelu PSP-pitkittäiskääreellä ja erikoisella löysällä putkitäytteellä Orientalfiber-kaapeli tarjoaa erinomaisen kosteuden- ja hydrolyysikestävyyden. Tämä varmistaa, että optinen signaali pysyy vakaana myös kosteissa rakennusten kellareissa tai sähkökanavissa.
Paloa hidastava ja turvallisuusyhteensopiva LSZH-ulkovaippaa käyttävä kaapeli minimoi myrkyllisten kaasujen ja savun vapautumisen palamisen aikana. Tämä on kriittinen vaatimus rakennusmääräyksille rautatieliikenteessä, moottoriteillä ja korkean asunnon kaupallisissa rakenteissa.
Seuraavat tekniset tiedot korostavat Aramid Yarn Access -rakennuskuituoptisen kaapelin teknistä tarkkuutta:
Kuitutyyppi: G.652D, G.657A1/A2 Single-mode tai Multimode vaihtoehdot.
Kuitumäärä: Tyypillisesti 2-24 kuitua. Vahvuusjäsen: Premium Aramid Lanka ja PSP (Plastic Steel Player). Ulkotakki: LSZH (Low Smoke Zero Halogen).
Käyttölämpötila: -20C - +60C. Puristuskestävyys: 1000N/100mm (pitkäaikainen) ja 3000N/100mm (lyhytaikainen). Yhteensopivuus: YD/T 1770, IEC 60794 ja GR 409 standardit.
Aramid Lanka Access Building Fiber Optic Cable -kaapelin monipuolisuus tekee siitä ensisijaisen valinnan:
Televiestintä: Paikallisvaihdepisteiden yhdistäminen jakelukehyksiin.
Teollisuusliitännät: Etupään liitännät sähköverkkoihin ja valtateiden valvontajärjestelmiin.
Tiedonsiirto: Runkokaapelointi lähiverkkoihin (LAN) kampusympäristöissä.
Rail Transit: Luotettava signaalinsiirto aseman hallintaan ja tunneliviestintään.
Hyvä mekaaninen ja lämpötilan suorituskyky
Itse löysällä putkimateriaalilla on hyvä hydrolyysin vastustuskyky ja korkea lujuus
Hyvä puristuskestävyys ja pehmeys
Aramidilangan lujuusosa varmistaa vetolujuuden
PSP parantaa kosteudenkestävyyttä
Pieni halkaisija, kevyt ja ystävällinen asennus
Noudata standardeja YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 tai IEC 332-3C.

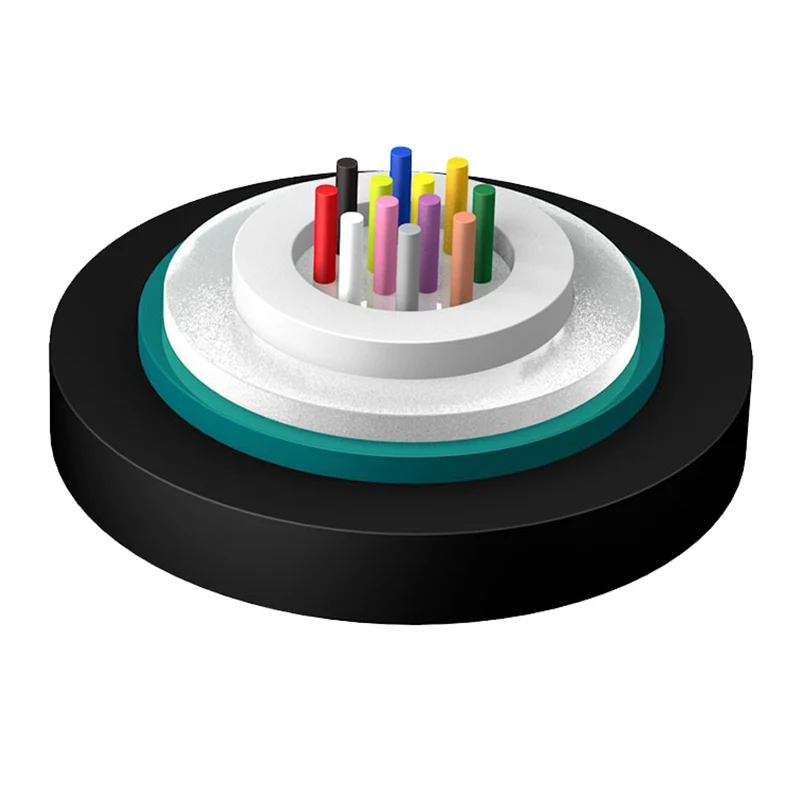

1. Kuitu
2. Putken täyttöyhdiste
3. Irrallinen putki
4. Aramidilanka
5. PSP
6. LSZH-takki
|
Kaapeli malli |
Kuitumäärä |
Kaapelin paino (viite) (kg/km) |
Vetolujuus Pitkä/Lyhytaikainen |
Puristusvastus Pitkä/Lyhytaikainen (N/100mm) |
Taivutussäde Dynaaminen/staattinen (mm) |
|
ABC-IIS-ZK-2 ~ 12Xn |
2～12 |
80 |
200/660 |
300/1000 |
10D/20D |
|
ABC-IIS-ZK-14~24Xn |
14-24 |
102 |
200/660 |
300/1000 |
10D/20D |
|
Kuitutyyppi |
Vaimennus |
OFL |
Tehokas tilan kaistanleveys |
10 Gbit/s Ethernet-linkin pituus |
Pienin taivutussäde |
|||
|
Kunto |
1310/1550nm |
850/1300nm |
850/1300nm |
850 nm |
850 nm |
/ |
||
|
Tyypillinen arvo |
Suurin arvo |
Tyypillinen arvo |
Suurin arvo |
|||||
|
Yksikkö |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥ 200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥1500/500 |
≥ 2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥3500/500 |
≥ 4700 |
≤550 |
30 |
Kuljetus-/ varastointi-/käyttölämpötila: -20 ℃ - +60 ℃, asennuslämpötila: -5 ℃ - +50 ℃
Kilpailukykyinen vertailu ja luottamus
Oriental Fiber -ratkaisu: korkeamoduuliset irtoputket, korkealuokkainen aramidilanka ja täydellinen LSZH-yhteensopivuus. Vakiomarkkinavaihtoehdot: Käytä usein kierrätettyä muovia tai tavallista PVC:tä, joka voi vapauttaa paljon savua tulipalon aikana. Yrityksen kokemus: Pitkä historia radio- ja televisioviestintä- ja tiedonsiirtojärjestelmissä.
K: Voidaanko tätä kaapelia käyttää sekä sisä- että ulkosegmenteissä? V: Kyllä. Aramid Lanka Access Building Fiber Optic Cable on suunniteltu UV-kestävällä ja paloa hidastavalla LSZH-vaipalla, mikä tekee siitä sopivan siirtymiseen ulkokanavista sisätiloihin.
K: Vaikuttaako PSP-kerros kaapelin kuorimiseen? V: Vaikka PSP tarjoaa merkittävän suojan, Orientalfiber-rakenne varmistaa, että kaapeli pysyy hallittavissa teknikot, jotka käyttävät tavallisia panssaroituja kaapelinpoistotyökaluja.
K: Mikä on suurten suunnitteluprojektien läpimenoaika? V: Neljällä Jiangsu Xuben Photoelectric Technology Co., Ltd:n alaisuudessa olevalla tehtaalla ylläpidetään korkeaa tuotantokapasiteettia, jotta se vastaa laajojen kotimaisten ja ulkomaisten infrastruktuurihankkeiden aikatauluja.
