Sovellus: FTTX, Data Room Transformaatio
● Helppo toiminta, liitin voidaan käyttää suoraan ONU: ssa, myös kiinnityslujuudella yli 30N, sitä käytetään laajasti verkkovallankumouksen FTTH -projektissa. Se vähentää myös pistorasioiden ja sovittimien käyttöä, säästää projektin kustannuksia.
● 86 vakiopistorasialla ja sovittimella liitin muodostaa yhteyden pudotuskaapelin ja laastarijohdon välillä. 86 Standard -pistorasia tarjoaa täydellisen suojan ainutlaatuisella suunnittelullaan.
● Sovelletaan liitäntään kentällä asennettavaan sisäkaapelin, pigtailin, laastarijohdon ja laastarijohdon muuntamiseen datahuoneessa ja käytetään suoraan tietyssä ONU: ssa.
| KUVAUS | Eritelmä | Tekniset tiedot |
| OPTINEN | ||
| Lisäyshäviö (IL) | 1310nm ja 1550 nm | ≤ 0,5 dB |
| Paluumenetys (RL) APC |
1310nm ja 1550 nm | ≥55 dB |
| Yleinen | ||

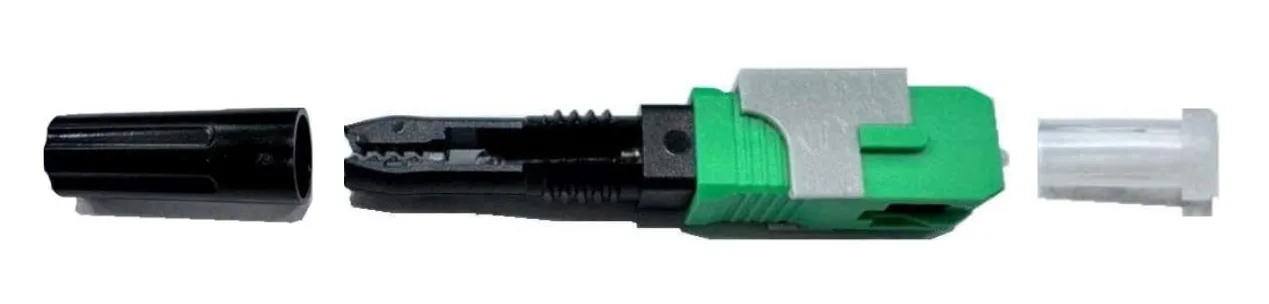

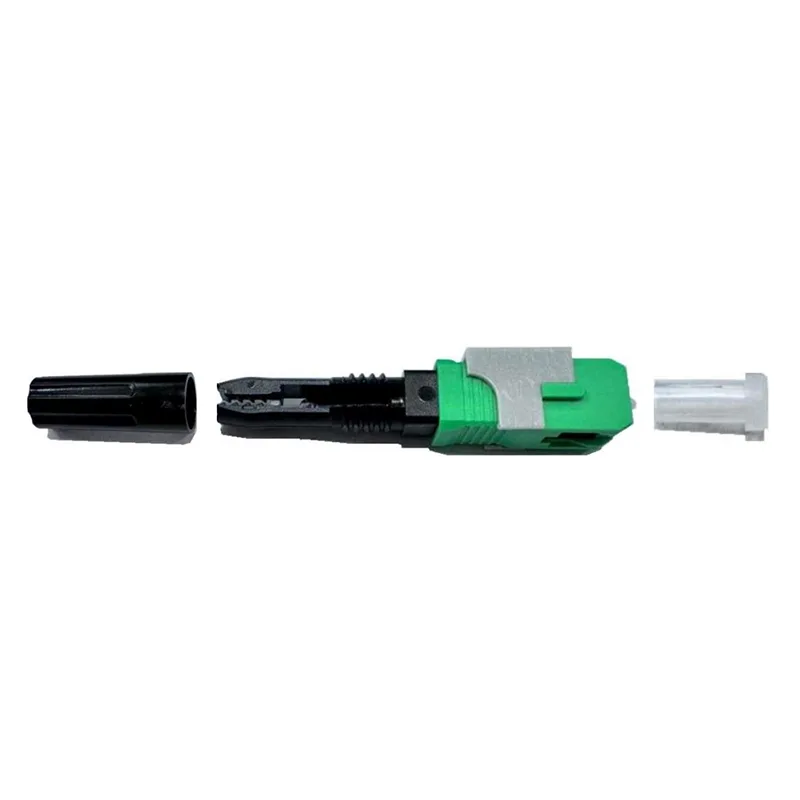

| Kytkentätyyppi | SC | Vihreä |
| Holkkielementit | APC | 8,0 ± 0,5 ° |
| Halkaisija | 2,5 mm | |
| Materiaali | Keraaminen zirkonia | |
| Kuitu | G.657a2 | |
| Mekaaninen silmukointi | vetolujuus | 4 n - 5 n |
| Asetettu kuitu | 10 mm ± 0,5 mm (125 μ) | |
| Kuidunsilmukka | 18 mm ± 0,5 mm (250 μ) | |
| Geelin kesto | 20 vuotta | |
| KAAPELI | Kaapelin säilyttäminen | Kammio /ruuvi 30n /2min |
| Flat Mini Kuva 8 | (5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm | |
| Mitat | mm | L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0,1) |
| Operatiivinen | ||
| Uudelleenkäytettävyys | 5 kertaa | Helppo kokoonpano - purkaminen |
| Kokoonpanovaiheet | 2 | |
| Hallitsija/jig | 1x10 liittimet | |
| Merkitty valmistajan nimen logo 18*10 mm | ||
| Cleaver -kytkentä | 16,2 mm x (xxx) | |
| Merkintä | ||
| Liitin | Valmistajan nimi | |
| Asiakkaan nimi | ||
| Valmistuserä # | ||
| PAKKAUS (Yksittäinen laukku) |
Valmistaja | |
| Valmistuserä # | ||
| Kuidunvalmistuskuva 1x1 asteikko | ||
| Astia | ||
| PAKKAUS | Kartonki | 100 liittoa +10 jigiä |
| Merkinnät | Valmistaja, malli, määrä, mfg. Erä |
|
| Laatutestaus | Optinen testauslomake I L & RL | |
| Sertifikaatit | ||
| Mekaaninen | Telcordia GR-326-Core, 4.4.3.5 | Lähetys kohdistuvalla jännityksellä |
| Ympäristö- | Telcordia GR-326-core, 4.4.2.2, | Lämpöjakso ikääntyminen |
| OPTINEN | IEC 61300-3-4 | Vaimennusmenetelmä (a) Palautushäviö |
| IEC 61300-3-6 | Paluumenetelmämenetelmä (1) Härkä |
|
| Käyttöelämä | ||
| Elämä | 25 vuotta | |
| TAKUU | Tehokas kaikkien sen elementtien vikojen valmistukseen | |
| RMA | Alle 120 luonnollista päivää | |
