Hybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTS

Hybridioptinen ja sähkösäikeinen löysäputkikaapeli GDTS on suunniteltu integroituun tehon ja signaalin siirtoon yhdistämällä optiset kuidut kuparijohtimiin yhdessä kaapelissa. Tässä kiinalaisen toimittajan ja valmistajan Orientalfiberin valmistamassa GDTS-kaapelissa on keskimmäinen metallilujuusosa, löysät putket, jotka on täytetty suojaavilla aineilla, ja aallotettu teräsnauhapanssari, jotka kaikki on suojattu kestävällä PE-ulkovaipalla. Se on suunniteltu toimimaan luotettavasti vaativissa ympäristöissä ja tukee sekä kanava- että yläpuolisia asennuksia, mikä yksinkertaistaa hajautettujen tukiasemajärjestelmien ja teollisuusverkkojen käyttöönottoa ja alentaa hankinta- ja rakennuskustannuksia.

Lähetä kysely

Tuotteen Kuvaus

Itämainen kuitu tarjoaaHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTS, erikoisratkaisu, joka on suunniteltu yhdistämään nopea tiedonsiirto ja luotettava virransyöttö yhdeksi rakenneyksiköksi. Tämä komposiittikaapeli on suunniteltu vastaamaan nykyaikaisen tietoliikenneinfrastruktuurin kehittyviin vaatimuksiin, erityisesti missä tilan tehokkuus ja virtaviivainen asennus ovat kriittisiä.

Tuotteen yleiskatsaus ja materiaalin koostumus

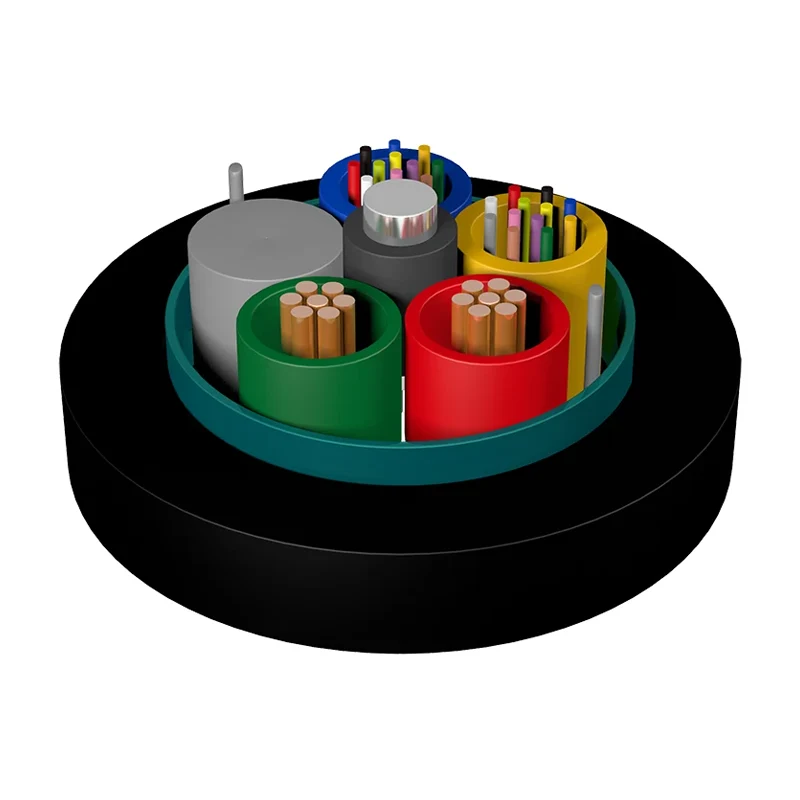

TheHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTShyödyntää hienostunutta monikerroksista arkkitehtuuria. Sen ytimessä metallivahviste antaa tarvittavan vetolujuuden. Tätä keskustaa ympäröivät irtonaiset korkeamoduuliset muoviputket, joissa on optiset kuidut ja suojaavat täyteaineet.

Näiden putkien rinnalle on integroitu eristettyjä kuparijohtimia, jotka on konfiguroitu tiettyjen sähkövaatimusten mukaan. Tätä ydinkokoonpanoa suojaa aallotettu teräsnauhapanssari, joka tarjoaa vankan suojan mekaanisia iskuja ja jyrsijävaurioita vastaan. Koko rakenne on viimeistelty kestävällä polyeteenistä (PE) olevalla ulkovaipalla, joka varmistaa pitkän aikavälin vakauden ankarissa ympäristöolosuhteissa.

Tärkeimmät tekniset edut

Integroitu teho ja signaali:Yhdistämällä kuparijohtimia ja optisia kuituja saadaanHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTSeliminoi erillisten voimalinjojen tarpeen, mikä yksinkertaistaa kaapelointiarkkitehtuuria.
Mekaaninen joustavuus:Aallotettu teräsnauhapanssarointi ja metallin lujuusosa mahdollistavat luotettavan suorituskyvyn jännitteisissä ympäristöissä, mukaan lukien kanava- ja kattoasennukset.
Ympäristön vakaus:Löysä putkirakenne ja kosteutta kestävät täyteaineet suojaavat kuituja lämpötilan vaihteluilta ja veden sisäänpääsyltä.
Toiminnan tehokkuus:Etälaitteiden virransyötön keskittäminen vähentää paikallisen voimalaitoksen koordinoinnin tarvetta ja yksinkertaistaa rutiinihuoltoaikatauluja.

Ensisijaiset sovellusskenaariot

Hajautetut tukiasemajärjestelmät (BBU–RRU)

Ensisijainen käyttötarkoitusItämainen kuituGDTS-kaapeli on liitäntä rakennuksen peruskaistayksikön (BBU) ja etäradioyksikön (RRU) välillä tasavirtaetävirtalähdejärjestelmissä. Se mahdollistaa laajakaistaisten signaalien samanaikaisen siirron ja tarvittavan sähkötehon toimittamisen etäantenniyksiköihin.

Kaupunkiinfrastruktuuri ja teollisuusverkot

Tietoliikenteen lisäksi tämäHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTSkäytetään rautatieliikenteessä, valtateiden valvontajärjestelmissä ja älykkäiden verkkojen sähkönjakeluissa, joissa paikallisia virtalähteitä ei ole saatavilla tai niitä on vaikea asentaa.

Projektien toteutus ja kustannusten hallinta

HyödyntämälläHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTSvähentää merkittävästi hankkeen kokonaiskustannuksia. Vähentämällä tarvittavien materiaalien määrää ja lyhentämällä asennusaikataulua operaattorit voivat saavuttaa alhaisemmat hankinta- ja rakennuskustannukset. Tämä virtaviivainen lähestymistapa myös minimoi fyysisen jalanjäljen ruuhkaisissa putkissa ja kaapelihyllyissä.

Tietoja Orientalfiberistä (Jiangsu Xubenin valosähkötekniikka)

Osana Jiangsu Xuben Photoelectric Technology Co., Ltd -konsernia,Itämainen kuitutoimii 15 000 neliömetrin infrastruktuurissa, joka on omistettu sisä-/ulkokaapeleiden ja ODN-komponenttien tuotantoon. Yrityksen vuotuinen tuotantoarvo on 20 miljoonaa USD, ja se noudattaa tiukkoja kansainvälisiä standardeja, mukaan lukien ISO9001 ja ISO45001. Valmistusprosessimme keskittyvät tarkkuuteen ja ammattitason kestävyyteen tukemalla suuria suunnitteluprojekteja maailmanlaajuisesti.

Usein kysytyt kysymykset

1. Voidaanko kuparilangan eritelmiä mukauttaa?

Kyllä, kuparijohtimien lukumäärä ja mittaHybridi optinen ja sähköinen kierretty irtoputkikaapeli GDTSvoidaan säätää etälaitteen jännite- ja virtavaatimusten mukaan.

2. Mitkä ovat tämän kaapelin asennusrajat?

GDTS-hybridikaapeli on monipuolinen, ja se on suunniteltu sekä putkistoon (kanavaan) että yläpuoliseen (antenni) asennuksiin edellyttäen, että käytetään asianmukaista jännityslaitteistoa.

3. Miten teräsnauhapanssari vaikuttaa joustavuuteen?

Vaikka aallotettu teräsnauha tarjoaa merkittävän suojan puristumista vastaan, kaapeli säilyttää lasketun taivutussäteen, joka mahdollistaa standardien asennuskäytännöt kaupunkien tietoliikennekanavissa.

Ominaisuudet

● Hyvä mekaaninen ja lämpötilan suorituskyky;

● Optinen-sähköinen hybridisuunnittelu ratkaisee virransyöttö- ja signaalinsiirto-ongelmat ja tarjoaa keskitetyn laitteiden tehonsyötön valvonnan ja huollon;

● Parantaa tehonsyötön hallittavuutta, vähentää tehonsyötön koordinointia ja ylläpitoa;

● Vähentää hankintakustannuksia ja säästää rakennuskustannuksia;

● Käytetään pääasiassa BBU:n ja RRU:n väliseen yhteyteen hajautetuissa tukiasemien DC-etävirtalähdejärjestelmissä;

● Soveltuu putki- ja yläpuoliseen asennukseen

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Tekninen ominaisuus

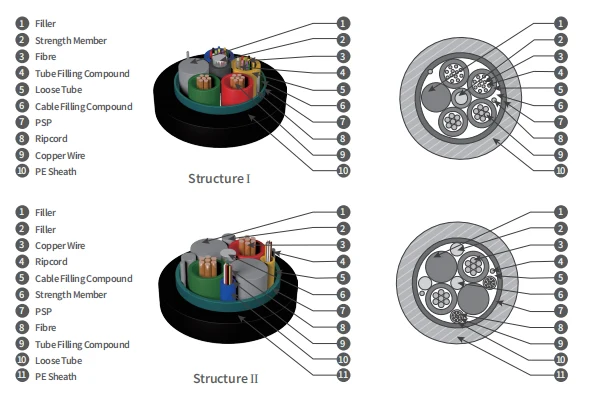

Tyyppi	O.D. (mm)	Paino (kg/km)	Vetolujuus Pitkä/lyhytaikainen (N)	Murskata Pitkä/lyhytaikainen (N/100mm)	Rakenne
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Rakenne I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Rakenne I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Rakenne II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Rakenne II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Rakenne II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	RakenneII

Huomautus:

1. Xn viittaa kuitutyyppiin.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 ilmaisee kuparilankojen lukumäärän ja koon.

3. Hybridikaapeleita, joissa on eri määrä ja kokoisia kuparijohtoja, voidaan toimittaa pyynnöstä.

4. Hybridikaapeleita, joissa on erilainen kuitumäärä, voidaan toimittaa pyynnöstä.

Johtimen sähköinen suorituskyky

Poikkileikkaus (mm2)	Max. Yhden johtimen tasavirtavastus (20 ℃) (Ω/km)	Eristysvastus (20℃) (MΩ.km)	Dielektrinen lujuus KV, DC 1min Dielektrinen lujuus KV, DC 1min
Poikkileikkaus (mm2)	Max. Yhden johtimen tasavirtavastus (20 ℃) (Ω/km)	Jokaisen johtimen ja muiden välillä metalliosat kytketty kaapeliin	Välillä johtimia	Johtajan välissä ja metallinen panssari	Johtajan välissä ja teräslanka
1.5	13.3	Ei alle 5000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
