Monikäyttöinen irrotettava valokuitukaapeli

Orientalfiberin monikäyttöinen Break-out valokuitukaapeli on suunniteltu ratkaisu tiheään sisätiloihin ja runkoverkkojakelujärjestelmiin. Tämä Jiangsu Xuben Photoelectric Technology Co., Ltd:n valmistama kaapeli yhdistää useita yksittäisiä alayksiköitä yhdeksi kestäväksi rakenteeksi, mikä mahdollistaa suoran päättämisen ilman ylimääräisiä kytkentäpaneeleja tai siirtymälaitteistoa. Ensisijainen valinta teleoperaattoreille ja datakeskusten asentajille, monikäyttöinen Break-out Fiber Optic Cablemme tasapainottaa mekaanisen lujuuden joustavien reititysominaisuuksien kanssa, mikä varmistaa signaalin pitkän aikavälin vakauden monimutkaisissa verkkoarkkitehtuureissa.

Rakennesuunnittelu: Suunnittelu suoraa lopettamista varten

Multi-Purpose Break-out -kuituoptisen kaapelin ydinarkkitehtuuri on suunniteltu yksinkertaistamaan asennusprosessia ja maksimoimaan kuidun suojaus. Toisin kuin tavalliset jakelukaapelit, irrotusmalli käsittelee jokaista kuitua itsenäisenä kokonaisuutena suuremmassa kaapelissa.

Alayksikön rakenne: Jokainen yksittäinen kuitu on suojattu Φ900 μm tiiviisti puskuroituna yksikkönä, jota ympäröivät erittäin lujat aramidivahvistuselementit.

Keskilujuuselementti: Ei-metallinen kuituvahvistettu muovi (FRP) -ydin toimii keskiankkurina, mikä tarjoaa tarvittavan jäykkyyden estämään taittumisen pysty- tai vaakavedon aikana.

Layer-Twisted Core: Alayksiköt on kierretty tarkasti FRP:n ympärille, kerroksittain kierretyn kaapelirakenteen ympärille, joka parantaa merkittävästi kaapelin kykyä kestää vetokuormituksia asennuksen aikana.

Takkivaihtoehdot: Erilaisten rakennusmääräysten täyttämiseksi ulkovaippa on saatavana polyvinyylikloridista (PVC) tai matalasta savuttomasta nollahalogeenimateriaalista (LSZH), mikä varmistaa palonestovaatimusten noudattamisen.

Ominaisuudet

Kerroksittain kierretty kaapelirakenne ja ei-metallinen keskivahvistussydän mahdollistavat kaapelin kestävän suuremman jännityksen

Monikäyttöisen irrotettavan valokaapelin ulkomateriaali on korroosionkestävää, vedenpitävää, UV-kestävää, paloa hidastavaa ja ympäristöystävällinen.

Aramidilanka lujuusosana tekee kaapelista erinomaisen vetolujuuden

Sovellukset

Kaapelijakelu sisätiloihin mihin tahansa tarkoitukseen

Runko-jakokaapeli

Standardit

Täyttää standardit YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 jne. Tavallisten PVC-tuotteiden lisäksi on myös tuotteita, jotka ovat läpäisseet UL OFNR -sertifioinnin; LSZH-tuotteissa käytetään erilaisia ​​materiaaleja täyttääkseen IEC60332-1 tai IEC60332-3C.

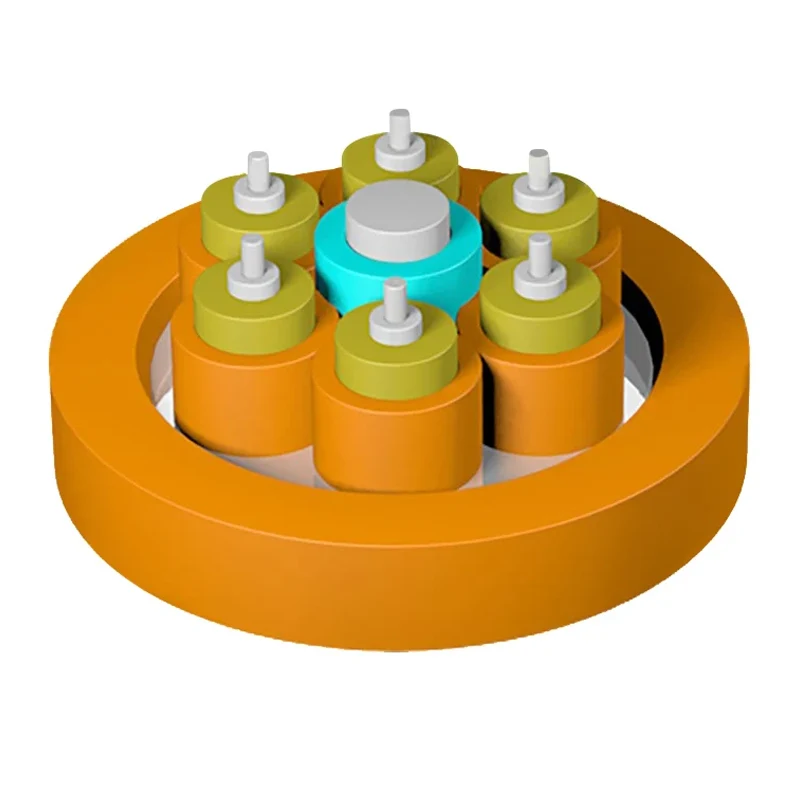

Rakennepiirustus

1. Tiukka puskurikuitu

2. Aramidlanka

3.FRP:n vahvuusjäsen

4.Subunit Jacket

5. Takki

Tekniset parametrit

Optiset ominaisuudet

Strategiset edut: Hankinta- ja asennushaasteiden ratkaiseminen

Hankittaessa monikäyttöistä irrotettavaa kuitukaapelia hankintaviranomaiset asettavat usein etusijalle omistamisen kokonaiskustannukset ja käyttöönoton helppouden. Orientalfiber keskittyy kolmeen avainarvoalueeseen:

1. Merkittävä työvoimakustannusten aleneminen

Koska jokainen kuituoptisen kaapelin alayksikkö on käytännössä oma jämäkkä jumpperinsa, teknikot voivat irrottaa ulkovaipan ja ohjata yksittäiset kuidut suoraan laitteisiin. Tämä eliminoi sauman liittämisen tarpeen, mikä vähentää sekä paikan päällä vietettyä aikaa että liittämiseen liittyvän signaalin katoamisen riskiä.

2. Luotettavuus pysty- ja vaakasuuntaisissa rungoissa

Aramidlanka lujuusosana antaa kaapelille erinomaisen vetolujuuden, joten se soveltuu monikerroksisiin toimistokeskuksiin tai teollisuustiloihin nousuputkisovelluksiin. Ei-metallinen keskivahvistusydin varmistaa, että kaapeli pysyy kevyenä ja immuunina sähkömagneettisille häiriöille, mikä on kriittistä teollisuuden etupään yhteyksissä sähköverkoissa ja rautatieliikenteessä.

3. Ympäristö- ja turvallisuusvaatimusten noudattaminen

Multi-Purpose Break-out -kuituoptisen kaapelin ulkomateriaali on suunniteltu korroosionkestäväksi, vedenpitäväksi ja UV-säteiseksi. Tarjoamalla UL OFNR -sertifioituja PVC- ja IEC60332-1/3C-yhteensopivia LSZH-vaihtoehtoja varmistamme, että infrastruktuurisi täyttää tiukimmat paloturvallisuusstandardit sisätiloissa mihin tahansa tarkoitukseen tapahtuvassa kaapelijakelussa.

Valmistuksen huippuosaamista ja laadunvarmistusta

Jiangsu Xuben Photoelectric Technology Co., Ltd:llä on 15 000 neliömetrin tuotantokanta, jossa on neljä erikoistunutta tehdasta. Sitoutumisemme jalostettuun tuotantoon vahvistaa:

Vuosituotanto: 20 miljoonan Yhdysvaltain dollarin tuotantokapasiteetti takaa vakaat läpimenoajat suurille suunnitteluprojekteille.

Sertifioidut standardit: Ryhmällämme on ISO9001- ja ISO45001-sertifikaatit. Monikäyttöinen Break-out kuituoptinen kaapeli noudattaa erityisesti YD/T 1258.4-, ICEA-596-, GR-409- ja IEC 60793 -standardeja.

Todennettu suorituskyky: Jokaiselle erälle tehdään tiukat vetolujuus-, puristuskestävyys- ja vaimennuksen tasaisuustestit ennen tehtaalta lähtöä.

Keskeiset sovellusskenaariot

Monikäyttöisen Break-out-kuituoptisen kaapelin monipuolisuus tekee siitä välttämättömän:

Palvelinkeskusten liitännät: Tiheä johdotus palvelintelineiden ja pääjakelualueiden välillä.

Kampuksen runkoverkkojakelu: Useiden viestintäkaappien yhdistäminen suurten laitosten välillä.

Teolliset verkot: Kestävän kuitulinkin tarjoaminen moottoriteillä ja sähkövoimaloissa, joissa kestävyydestä ei voida neuvotella.

Sisäjakelu: Yleiskäyttöinen vaakakaapelointi, jossa kuidut on purettava yksittäisiin seinäpistorasioihin.

Usein kysytyt kysymykset (FAQ)

Mikä on ensisijainen ero Break-out-kaapelin ja jakelukaapelin välillä?

Jakokaapelissa kuidut on niputettu yhden vaipan alle. Multi-Purpose Break-out Fiber Optic Cable -kaapelissa jokaisella kuidulla on oma yksilöllinen vaippansa ja aramidilujuuselementit. Tämä mahdollistaa kuitujen käsittelyn kytkentänauhoina, kun pääulkovaippa on poistettu, mikä tarjoaa erinomaisen mekaanisen suojan päätepisteessä.

Tarjoaako Orientalfiber mukautettuja takin värejä tai kuitujen lukumäärää?

Kyllä. Osana Jiangsu Xuben Photoelectric Technology Co., Ltd. -ryhmää sisätilojen optisten kuitukaapelien tehdas voi räätälöidä Multi-Purpose Break-out Fiber Optic Cable -kaapelin vastaamaan tiettyjä projektin vaatimuksia, mukaan lukien kuitujen määrä (yleensä 2–48 ydintä) ja erityiset palonestoarvot.

Sopiiko tämä kaapeli käytettäväksi kaapelihyllyissä, joissa on korkea kosteus?

Vaikka monikäyttöinen Break-out kuituoptinen kaapelimme on suunniteltu ensisijaisesti sisäkäyttöön, sen ulkomateriaali on kosteutta ja korroosiota kestävää, joten se sopii käytettäväksi tyypillisissä rakennusten kellareissa tai ilmastoiduissa teollisuustunneleissa.
