Monikäyttöinen jakaumakuituoptinen kaapeli (≥24F)

Monikäyttöinen jakaumakuituoptinen kaapeli (≥24F) käyttää monen ytimen alayksiköitä (φ900μm tiukka puskuroitu optinen kuitu, aramidivahvistuselementit), ei-metallisessa keskusvahvistusydin, optiset kaapeliala-yksiköt on kierretty kaapelin ytimeen ja matala-keino-kerroskerros (PVC). (LSZH, matala-savuinen, halogeeniton, liekinlämpöinen) vaippa suulakepuristetaan ulkopuolelta.

Lähetä kysely

Tuotteen Kuvaus

Ominaispiirteet

Halkaistu ei-metallisen lujuusjäsenen rakenne varmistaa kaapelin kestämisen suuremman vetolujuuden

Tiukassa puskurikuitussa on erinomainen liekinlämpöinen suorituskyky

Aramid -lanka vahvuusjäsenenä tekee kaapelista erinomainen vetolujuus

Ulkomateriaali on korroosiokestävää, vedenpitävää, UV-kestävää, liekinkestävää ja ympäristöystävällistä.

Sovellukset

Kaapelin jakelu

Selkärangan jakelukaapeli rakennuksessa

Moniohjainen kuitukortti

Standardit

Noudata YD/T 1258.4: n, ICEA-596, GR-409, IEC 60794-2-20/21 standardeja jne. Tavallisten PVC-tuotteiden lisäksi on myös tuotteita, jotka ovat läpäisseet Ul OfnR: n ja NP: n sertifikaatit. LSZH-tuotteet käyttävät erilaisia materiaaleja täyttämään IEC60332-1 tai IEC60332-3C.

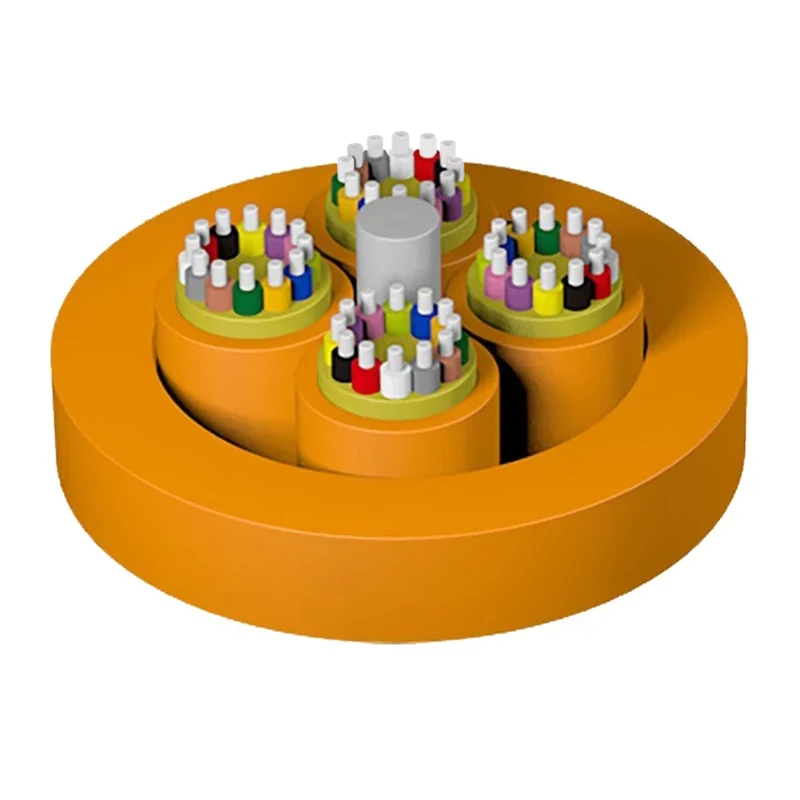

Rakennepiirustus

1. Kuitu

2. alayksikkö

3. Aramid -lanka

4. Keski -vahvuusjäsen

5. takki

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Tekniset parametrit

Kaapelimalli	Kaapelin halkaisija (viite) (mm)	Kaapelin paino (viite) (kg/km)		Vetolujuus Pitkä/lyhytaikainen (N)	Murskata Pitkä/lyhytaikainen (N/100mm)	Säde taivutus Dynaaminen/staattinen (mm)
Kaapelimalli	Kaapelin halkaisija (viite) (mm)	PVC -takki	Lszh -takki	Vetolujuus Pitkä/lyhytaikainen (N)	Murskata Pitkä/lyhytaikainen (N/100mm)	Säde taivutus Dynaaminen/staattinen (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Optiset ominaisuudet

Kuitutyyppi	Vaimennus				Ofl	Tehokas tilan kaistanleveys	10 gbit/s Ethernet -linkin pituus	Vähimmäisväri
Kunto	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Tyypillinen arvo	Enimmäisarvo	Tyypillinen arvo	Enimmäisarvo		850/1300 nm	850 nm	850 nm	/
Yksikkö	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652d	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30

Kuljetus/ varastointi/ käyttölämpötila: -20 ℃ -+60 ℃, Asennuslämpötila: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
