Uni-tube Ei-metallinen ilmaa puhaltava mikrokaapeli

Tämä Uni-tube ei-metallinen ilmapuhallusmikrokaapeli on suunniteltu korkeatiheyksisten kuitujen käyttöön moderneissa viestintäverkoissa. Kiinalaisena valmistajana ja toimittajana tässä tuotteessa on kompakti yksiputkirakenne yhdistettynä ei-metalliseen vahvistukseen, mikä tekee siitä sopivan ilmapuhallusasennukseen. Suunnittelu keskittyy vakaaseen suorituskykyyn, helppokäyttöisyyteen ja pitkän aikavälin luotettavuuteen runko-, liityntäverkko- ja FTTH-sovelluksissa.

Lähetä kysely

Tuotteen Kuvaus

Ostajille, jotka etsivät Kiinan tehtaalta Uni-tube ei-metallista ilmapuhallusmikrokaapelia, tämä tuote tarjoaa tasapainon kevyen rakenteen, mekaanisen lujuuden ja kosteussuojan välillä, mikä auttaa vähentämään asennuskustannuksia ja parantamaan kuituverkon rakentamisen tehokkuutta.

Tuotteen yleiskatsaus

Kompakti ja tehokas rakenne

Kaapeli käyttää uni-putkirakennetta, jossa 250 μm optiset kuidut (yksi- tai monimuotoiset) on sijoitettu korkeamoduulisen irtonaisen putken sisään. Tämä muotoilu mahdollistaa korkean kuitutiheyden pitäen samalla ulkohalkaisijan pienenä, mikä sopii erityisen hyvin ilmapuhallusasennukseen mikrokanaviin.

Ei-metallisen suunnittelun etu

Käyttämällä aramidilankaa metallivahvikkeen sijasta kaapeli välttää sähkömagneettiset häiriöt (EMI) ja radiotaajuushäiriöt (RFI). Tämä tekee siitä käytännöllisen vaihtoehdon ympäristöissä, joissa signaalin vakaus on tärkeää.

Kosteussuoja ja kestävyys

Irrallinen putki on täytetty myrkyttömällä vedenpitävällä yhdisteellä, mikä auttaa estämään kosteuden pääsyn sisään. Yhdessä HDPE-ulkovaipan kanssa kaapeli säilyttää vakaan suorituskyvyn myös kosteissa tai maanalaisissa ympäristöissä.

Tärkeimmät ominaisuudet

Häiriöiden esto Suorituskyky

Täysin ei-metallinen rakenne eliminoi sähkömagneettiset ja radiotaajuushäiriöt, sopii monimutkaisiin verkkoympäristöihin.

Luotettava mekaaninen lujuus

Aramidilankavahvistus tarjoaa vakaan vetolujuuden, tukee ilmapuhallusasennusta ilman vaurioita.

Vakaa putkirakenne

Tiukka ja hyvin hallittu putken rakenne auttaa estämään kutistumista ja muodonmuutoksia asennuksen ja käytön aikana.

Kosteudenkestävyys

Vedenpitävä täytemassa takaa pitkäaikaisen suojan kosteuden tunkeutumiselta.

Joustava & Kevyt

Pieni halkaisija ja kevyt paino helpottavat kuljetusta ja asennusta erityisesti tiheissä kanavajärjestelmissä.

Korkea kuitutiheys

Optimoitu sisäinen rakenne mahdollistaa enemmän kuituja kompaktissa kaapelikoossa, mikä parantaa tilankäyttöä.

Sovellukset

Runkoverkko

Soveltuu suuren kapasiteetin kuitujen siirtoon runkoverkkoinfrastruktuurissa.

Pääsy verkkoon

Tukee tehokasta käyttöönottoa kaupunkien ja esikaupunkien jakeluverkoissa.

FTTH (kuitu kotiin)

Käytetään laajasti viimeisen mailin kuituasennuksessa, jossa vaaditaan kompaktia kokoa ja joustavuutta.

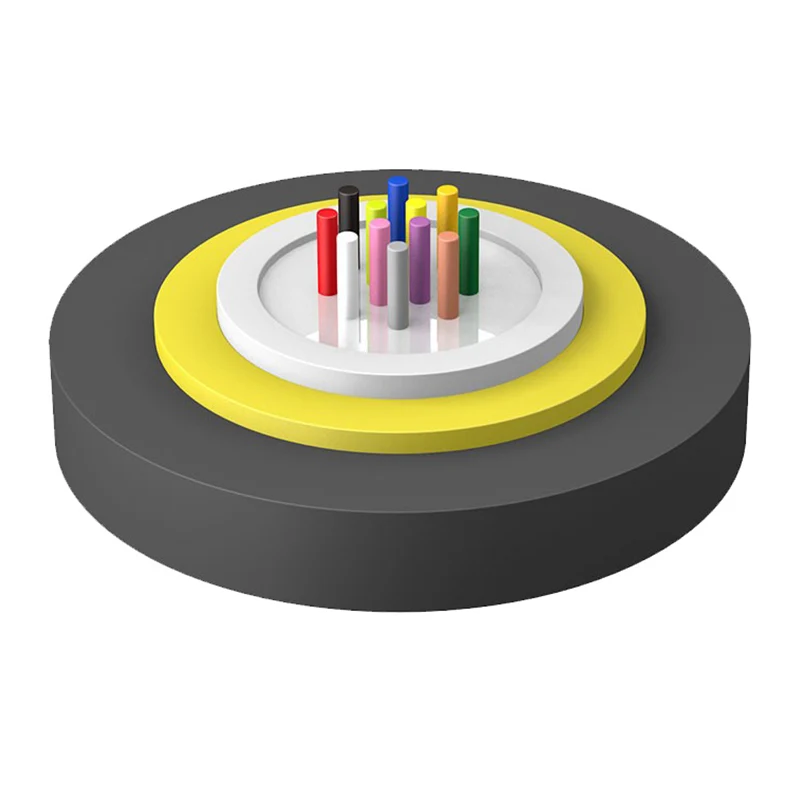

Rakenteen tiedot

Kaapelin rakentaminen

Kuitu
Putken täyttöyhdiste
Löysä putki
Aramidlanka (ei-metallinen lujuusosa)
PE-suoja (HDPE-ulkotakki)

Uni-tube Non-metallic Air-blowing Micro Cable

Tekniset parametrit

Kaapelin tyyppi

(Lisästynyt 2 kuidulla)

Kuitumäärä

Kaapelin halkaisija

(mm)

Kaapelin paino (viite)

(kg/km)

Vetolujuus

Pitkä/Lyhytaikainen

(N)

Puristusvastus

Pitkä/Lyhytaikainen

(N/100mm)

Taivutussäde

Staattinen/dynaaminen

(mm)

GCYXTY- 2 ~ 12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14-24

4,4±0,3

60/150

150/450

10D/20D

Varastointi/käyttölämpötila: -30 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---
