1x12/1 × 24 PLC-jakajateräsputkipakkaus 60x12x4 ja 80x20x4mm, 900 μm löysällä putkella 1,0+0,1/-0m, SC/APC-liitin.
| Parametrit | Symboli | Tekniset tiedot | Yksikkö | |
| Kanavanumero | CH | 1 × 12 | 1 × 24 | |
| Käyttöaallonpituus | 1260 ~ 1650 | nm | ||
| Testi aallonpituus | 1310/1550 | nm | ||
| Spektrisuhde | 8,333% | 4,166% | % | |
| Lisäyshäviö1 | IL | ≤12,5 | ≤16,0 | db |
| Yhtenäisyys | Uni | ≤1,2 | ≤1,6 | db |
| Polarisaatio riippuvainen menetys | Pdl | ≤0,35 | ≤0,40 | db |
| Palautushäviö | RL | ≥55 | db | |
| Directiivisuus2 | Lika | ≥55 | db | |
| Syöttöoptinen teho | P | 100 | MW | |
| Kuitutyyppi | ITU-T G657 A1 -kuitu | |||
| Pigtailtyyppi | Kaikki portti ： valkoinen 900 μm löysä putki | |||
| Tulopituus | 1,0 +0,1/-0 | m | ||
| Lähtöpituus | 1,0 +0,1/-0 | m | ||
| Liitin | Kaikki portti ： SC/APC | |||
| Kaapelimerkki | 1x12 plc ： 、 1、2… 11 、 12 1x24 plc ： 、 1、2… 23 、 24 |
|||
| Paketin mitat (l) × (w) × (h) | Pkg | 1x12 plc ： 60x12x4 1x24 plc ： 80x20x6 |
mm | |
| Käyttölämpötila | Ylhäältä | -40 ~ +85 | ℃ | |
| Säilytyslämpötila | TST | -40 ~ +85 | ℃ | |
*Huomautuksia: 1. kaikki lisäyshäviöarvot sisältävät liittimen menetyksen.

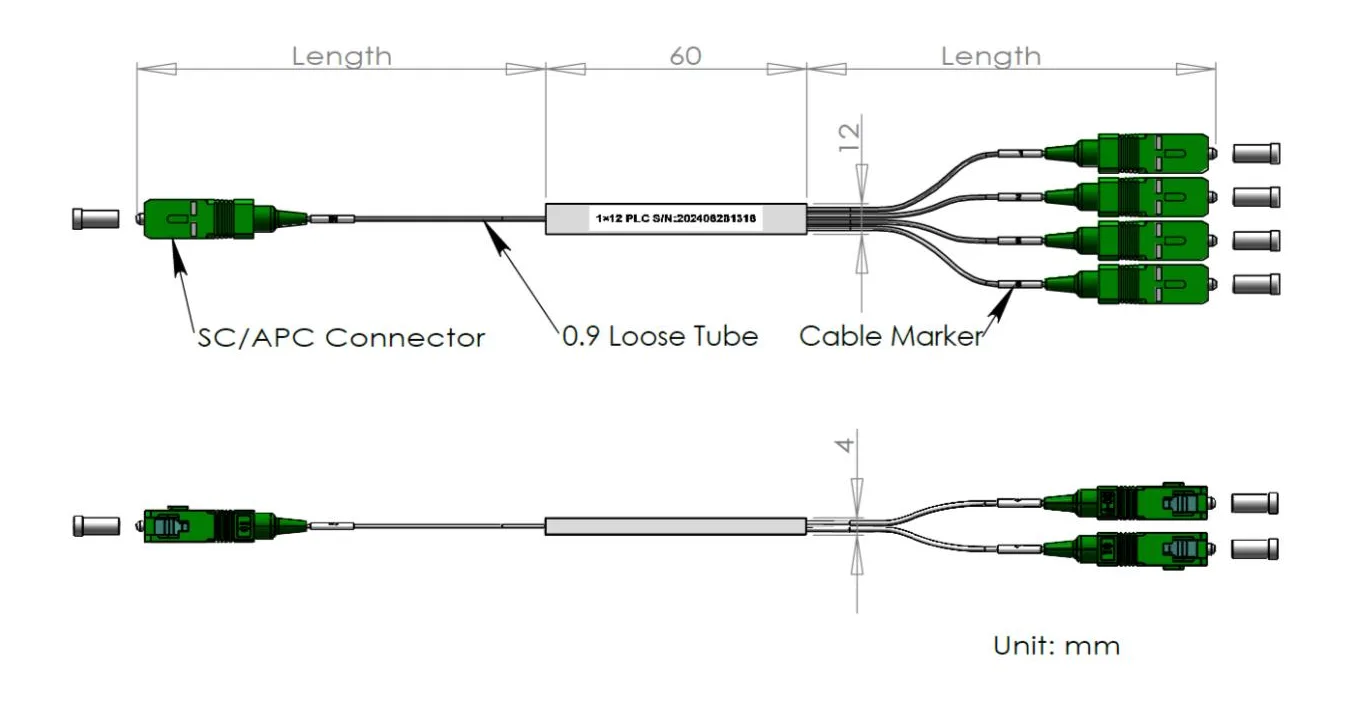

1x12 PLC -jakaja

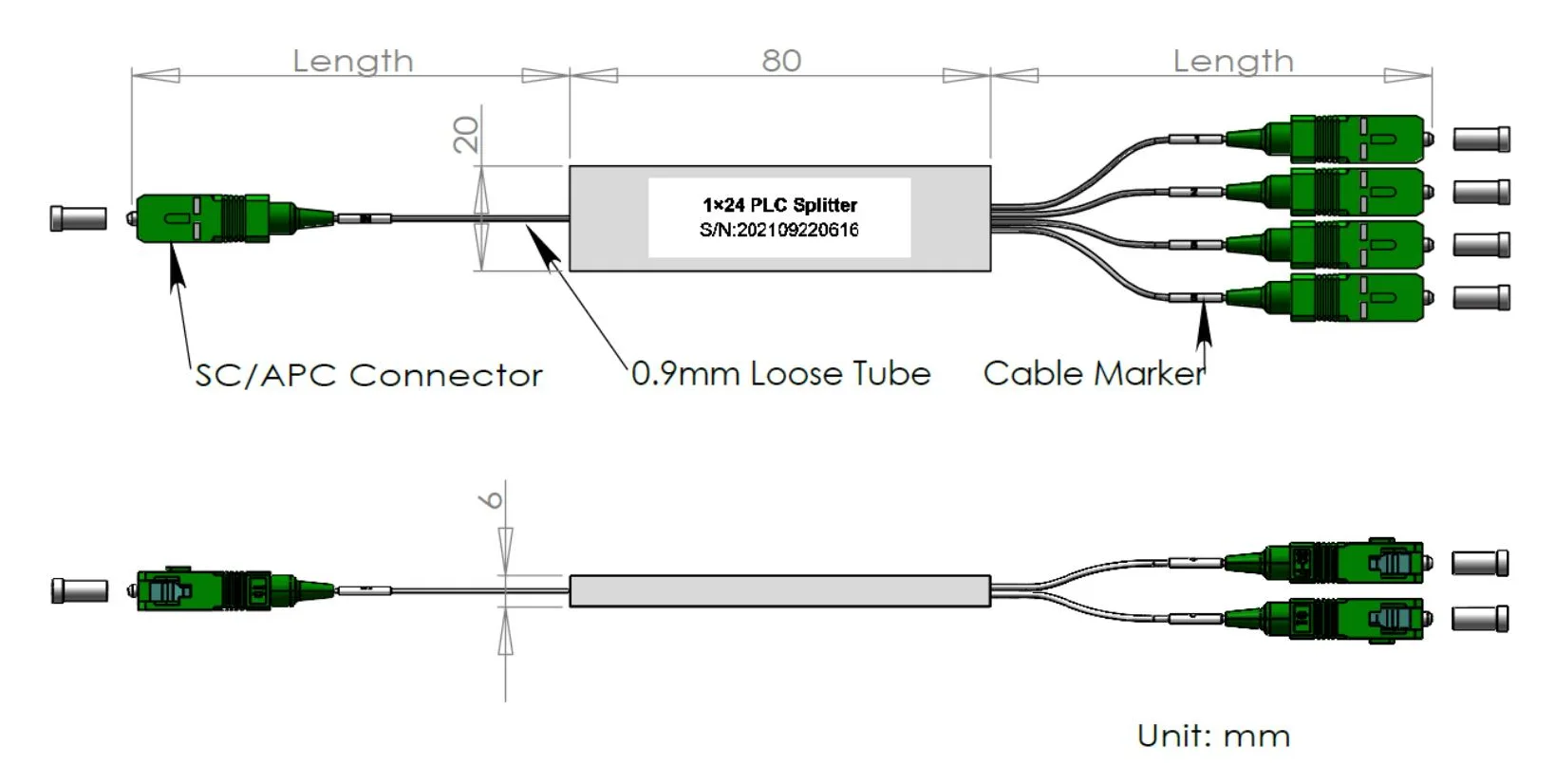

1x24 PLC -jakaja
1. Testikertomus, jossa on tarkat arvot, jotka sisällytetään pakkaukseen.
Esimerkkiraportti: 1x12 mini 0,9 mm PLC -jakajatietolomake
| Käyttöaallonpituus (NM) | 1260-1650 | Tarkastuspäivä | 2024/11/30 |
| P/n: | 1x12-0,9-tuumaa 1,0 metriä 1,0m-SCAPC | SYNTI: | 21113000001 |
| Kuitutyyppi | G657A2 | Kuidun pituus (m) | In≥1,0 m/out> 1,0m |
| Liitintyyppi | Sciapc | Paketin ulottuvuus (mm) | 60x12x4 |
| Säilytyslämpötila | -40 ~+85 ℃ | Käyttölämpötila | -40 ~+85 ℃ |
| ltelli | (Db) | PDL (DB) | RL (DB) | |||
| Aallonpituus (NM) | @1310 | @1550 | @1310 | @1550 | @1310 | @1550 |
| Spec. | Max.12.50 | Max.0.35 | ≥55 | |||
| Satama 1 | 12.43 | 12.38 | 0.14 | 0.07 | Syöttö | Syöttö |
| Satama 2 | 12.24 | 12.35 | 0.16 | 0.06 | Syöttö | Syöttö |
| Satama 3 | 12.22 | 12.20 | 0.12 | 0.07 | Syöttö | Syöttö |
| Satama 4 | 12.30 | 12.24 | 0.04 | 0.04 | Syöttö | Syöttö |
| Satama 5 | 12.24 | 12.25 | 0.11 | 0.05 | Syöttö | Syöttö |
| Satama 6 | 12.35 | 12.29 | 0.11 | 0.01 | Syöttö | Syöttö |
| Satama 7 | 12.42 | 12.44 | 0.21 | 0.11 | Syöttö | Syöttö |
| Satama 8 | 12.23 | 12.18 | 0.11 | 0.01 | Syöttö | Syöttö |
| Satama 9 | 12.27 | 12.19 | 0.21 | 0.10 | Syöttö | Syöttö |
| Satama 10 | 12.38 | 12.17 | 0.02 | 0.04 | Syöttö | Syöttö |
| Satama 11 | 12.29 | 12.21 | 0.11 | 0.06 | Syöttö | Syöttö |
| Satama 12 | 12.42 | 12.27 | 0.08 | 0.07 | Syöttö | Syöttö |
| Syöttö | Naa | Naa | ||||
| Max | 12.43 | 12.44 | 0.21 | 0.11 | N/a | |
| Min. | 12.22 | 12.18 | 0.04 | 0.01 | N/a | |
| Keskimäärin | 12.30 | 12.29 | 0.13 | 0.05 | Naa | |
| Yhdenmukaisuus (≤0,8 dB) | 0.21 | 0.27 | Ohjaus (DB) | > 55 | ||
