Kuituoptisista verkoista on tullut nykyaikaisten viestintäjärjestelmien perusta, ja ne tukevat kaikkea Internet-palveluista ja datakeskuksista tietoliikenne- ja yritysverkkoihin. Näiden nopeiden yhteyksien takana on monia pieniä mutta tärkeitä komponentteja, mukaan lukien kuituPatch johtojaLetti.
Vaikka patch-johdot ja letit voivat näyttää samanlaisilta, ne palvelevat eri tarkoituksia valokuituasennuksissa. Niiden erojen ymmärtäminen auttaa insinöörejä, asentajia ja verkon käyttäjiä rakentamaan luotettavampia ja tehokkaampia optisia viestintäjärjestelmiä.
Mitä siis tarkalleen ottaen ovat kuitukaapelit ja letit, ja miten ne toimivat yhdessä nykyaikaisissa verkoissa?

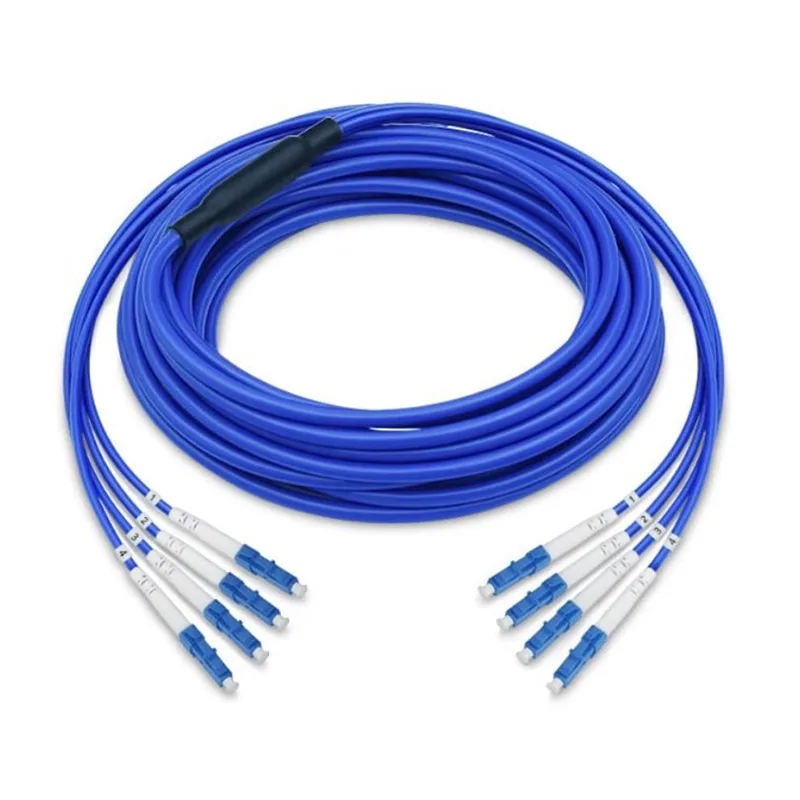

Kuitukaapeli on valokuitukaapeli, jonka molempiin päihin on asennettu liittimet. Sitä käytetään pääasiassa optisten laitteiden, verkkolaitteiden ja kuitujakelujärjestelmien yhdistämiseen.
Koska molemmissa päissä on jo liittimet, välijohdot voidaan asentaa nopeasti ilman ylimääräistä jatkotyötä.
Tyypillinen kuituliitosjohto sisältää:
Yleisiä liitintyyppejä ovat:
Valokuitukaapeli on lyhyt kuitukaapeli, jonka vain toiseen päähän on asennettu liitin, kun taas toisessa päässä on paljas kuitu jatkoksia varten.
Toisin kuin välijohdot, letit käytetään yleisesti kuitujen päätelaatikoiden, optisten jakelukehysten ja liitosalustojen sisällä.
Kuituinen letku koostuu yleensä:
Paljastuneen kuidun ansiosta teknikot voivat liittää sen pysyvästi tuleviin optisiin kaapeleihin fuusioliitoksen avulla.
Patch-johdot tarjoavat joustavan yhteyden kahden optisen portin välillä.
Kytkentäprosessi on yksinkertainen:
Optinen laite
↓
Kuituliitin
↓
Patch johto
↓
Toinen optinen laite
Tämä tekee patch-johdoista ihanteellisia laiteliitäntöihin, jotka saattavat vaatia toistuvaa asennusta tai vaihtoa.
Lettiit on suunniteltu pysyvään kuidun päättämiseen.
Perusprosessi on:
Kuitukaapelin valmistelu
↓
Letti-fuusioliitos
↓
Suojaus jatkoslokeron sisällä
↓
Liitäntä optisiin laitteisiin
| Ominaisuus | Patch johto | Letti |
|---|---|---|
| Liitin | Liittimet molemmissa päissä | Liitin vain toisessa päässä |
| Pääliitäntätapa | Plug and play -liitäntä | Fuusioliitos |
| Asennus | Nopea asennus | Vaatii ammattimaisen liitoksen |
| Sovellus | Laitteiden liitäntä | Kuitujen päättäminen ja jakelu |
| Joustavuus | Helppo vaihtaa tai siirtää | Suunniteltu kiinteään asennukseen |
| Yhteinen sijainti | Datakeskukset, telineet, verkkolaitteet | Kuitulaatikot, liitosalustat, ODF-järjestelmät |
Monissa valokuituverkoissa patch-johdot ja letit toimivat yhdessä sen sijaan, että ne korvaavat toisiaan.
Yleinen kuituliitäntäprosessi on:
Ulkoinen kuitukaapeli
↓
Letti-jatkos kuitujakolaatikon sisällä
↓
Kuituadapteripaneeli
↓
Patch johdon liitäntä
↓
Verkkolaitteet
Tämä yhdistelmä luo vakaan yhteyden samalla, kun laiteliitännät ovat helppoja hallita.
Kuitupatsailla on tärkeä rooli optisten yhteyksien suojaamisessa ja organisoinnissa.
Niiden etuja ovat:
Patch-johdot ovat suosittuja, koska ne tarjoavat kätevät ja joustavat liitännät.
Niiden etuja ovat:
Yksimuotokuitutuotteita käytetään yleisesti pitkän matkan siirtoon, tietoliikenteeseen ja nopeisiin verkkoyhteyksiin.
Monimuotokuitutuotteita käytetään usein lyhyemmän matkan sovelluksissa, kuten yritysverkoissa ja datakeskuksissa.
| Liittimen tyyppi | Yleiset sovellukset |
|---|---|
| LC | Tiheät datakeskusyhteydet |
| SC | Tietoliikenne ja yleiset kuituverkot |
| FC | Teolliset ja tarkkuussovellukset |
| ST | Perinteiset kuituverkkojärjestelmät |
Valinta riippuu pääasiassa verkon rakenteesta ja asennusvaatimuksista.
| Vaatimus | Suositeltu ratkaisu |
|---|---|
| Verkkolaitteiden liittäminen | Kuituliitosjohto |
| Kuitukaapelin pääte | Kuitu Letti |
| Datakeskuksen telineliitännät | Patch johto |
| Pysyvä kuidun jakelu | Letti |
Internet-nopeuksien kasvaessa kuituoptinen yhteystekniikka kehittyy kohti suurempaa tiheyttä, parempaa luotettavuutta ja helpompaa asennusta.
Tulevat trendit voivat sisältää:
Fiber Patch Cord ja Pigtail ovat molemmat olennaisia komponentteja nykyaikaisissa optisissa verkoissa, mutta niillä on eri rooleja. Patch-johdot tarjoavat joustavia laiteliitäntöjä, kun taas letkuja käytetään pääasiassa kuitujen pysyvään päättämiseen liitoksen kautta.
Näiden kahden komponentin välisen eron ymmärtäminen auttaa verkkosuunnittelijoita ja teknikoita luomaan luotettavampia ja tehokkaampia kuituoptisia järjestelmiä.
Vaikka ne ovat pieniä osia suurempaa viestintäjärjestelmää, kytkentäjohdoilla ja letkuilla on tärkeä rooli maailmanlaajuisten digitaalisten yhteyksien pitämisessä vakaina ja nopeina.
