Kierretty irtoputki Panssaroitumaton kuituoptinen kaapeli

Säikeisen irtonaisen putken panssaroimattoman kuitukaapelikaapelin rakenne on laittaa 250 μm optinen kuitu irralliseen putkeen, joka on valmistettu korkeamoduulista materiaalista, ja löysä putki täytetään vedenpitävällä yhdisteellä. Kaapelin sydämen keskiosa on metallivahvike. Tietyillä ytimillä varustetuissa optisissa kaapeleissa polyeteenikerros (PE) on ekstrudoitava metallivahvistimen ulkopuolelle. Irrallinen putki (ja täyttököysi) on kierretty keskivahvistimen ympärille kompaktiksi ja pyöreäksi kaapelisydämeksi, ja kaapelin sydämen raot täytetään vettä estävillä täyteaineilla. Muovipinnoitettu alumiinihihna tai teräshihna kääritään pituussuunnassa ja puristetaan polyeteenivaippaan kaapelin muodostamiseksi.

Lähetä kysely

Tuotteen Kuvaus

Stranded Loose Tube Panssaroitumaton kuituoptinen kaapeli on monikuituinen tiedonsiirtokaapeli, joka on suunniteltu ulkokäyttöön. Sen arkkitehtuuri sisältää 250 μm:n optisten kuitujen sijoittamisen korkeamoduulisiin irtonaisiin putkiin, jotka on täytetty vedenpitävällä geelillä. Nämä putket on kierretty keskeisen metallisen lujuusosan (CSM) ympärille rakenteellisen eheyden varmistamiseksi. Kosteuden sisäänpääsyn estämiseksi ytimen välit on täytetty vettä estävillä yhdisteillä ja suojattu kestävällä polyeteeni (PE) vaipalla.

Ydinvalmistusvoima

Orientalfiber toimii osana kokonaisvaltaista konsernia, jossa on neljä erikoistunutta tehdasta. Tämä mahdollistaa vertikaalisesti integroidun tuotantoprosessin:

Mittakaava: Neljä erillistä tehdasta, jotka keskittyvät sisä-/ulkokaapeleihin, ODN-komponentteihin ja verkkolaitteisiin.
Vaatimustenmukaisuus: Tuotanto noudattaa tiukasti ISO9001 laadunhallinta- ja ISO45001 työterveys- ja työturvallisuusstandardeja.
Laadunvalvonta: Jokainen metri kierrettyä irtoputkia, ei-panssariavaa valokaapelia testataan tiukasti YD/T 901- ja IEC 60794-1 -standardien täyttämiseksi.

Orientalfiber-kaapeleiden tärkeimmät ominaisuudet

Hydrolyysin vastustuskyky: Erittäin lujat löysät putket suojaavat kuituja kemialliselta hajoamiselta ajan myötä.

UV-suoja: Musta PE-suojus tarjoaa korkean ultraviolettisäteilyn kestävyyden, mikä pidentää käyttöikää ulkoasennuksissa.

Kosteussuoja: APL (alumiinipolyetyleenilaminaatti) tai PSP (plastic Steel Player) tarjoaa erinomaisen kosteustiivistyksen.

Mekaaninen vakaus: Kompakti rakenne ja keskeinen lujuuselin estävät irtonaisia putkia kutistumasta tai siirtymästä lämpötilanvaihteluiden vaikutuksesta.

Hyvä mekaaninen ja lämpötilan suorituskyky

Erittäin luja irtonainen putki, joka on hydrolyysinkestävä

Erityinen putken täyttöseos varmistaa kuidun kriittisen suojan

Erityisesti suunniteltu kompakti rakenne estää hyvin irtonaisia putkia kutistumasta

PE-vaippa suojaa kaapelia ultraviolettisäteilyltä

Seuraavilla toimenpiteillä varmistetaan kaapelin vesitiiviys:

- Keskeisenä lujuusosana käytetty teräslankaa

- Löysä putken täyttömassa

-100 % kaapelisydämen täyttö

-APL tai PSP kosteussulku

Standardit

GYTA/s-kaapeli on standardin YD/T 901 sekä IEC 60794-1 mukainen.

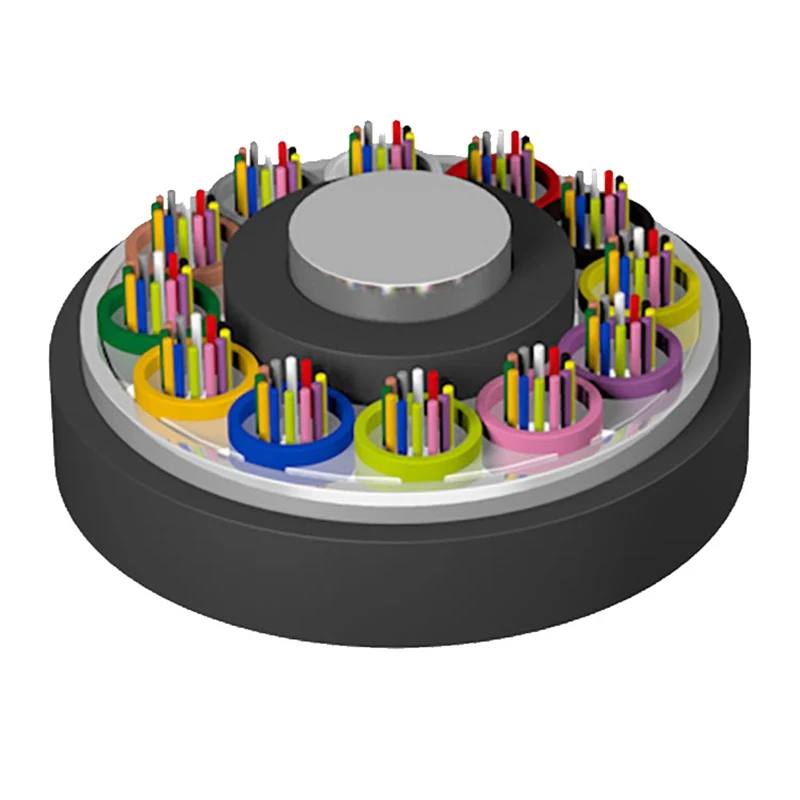

Rakennepiirustus

1. Kuitu

2. Putken täyttöyhdiste

3. Irrallinen putki

4. Keskivoiman jäsen

5. Kaapelin täyteaine

6. APL psp

7. PE-suojus

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tekniset parametrit

Kaapelin tyyppi (Lisästynyt 2 kuidulla)	Kuitumäärä	Putket	Täyteaineet	Kaapelin paino (viite) (kg/km)	Vetolujuus Pitkä/Lyhytaikainen (N)	Puristusvastus Pitkä/Lyhytaikainen (N/100mm)	Taivutussäde Staattinen/dynaaminen (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8-12	2	3	76
GYTA/S -14-18Xn	14-18	3	2	76
GYTA/S -20~24Xn	20-24	4	1	76
GYTA/S -26-30Xn	26-30	5	0	76
GYTA/S -32~36Xn	32-36	6	0	85
GYTA/S -38~48Xn	38-48	4	1	90
GYTA/S -50-60Xn	50-60	5	0	90
GYTA/S -62~72Xn	62-72	6	0	113
GYTA/S -74~84Xn	74-84	7	1	136
GYTA/S -86 ~ 96Xn	86-96	8	0	136
GYTA/S -98~108Xn	98-108	9	1	163
GYTA/S -110-120Xn	110-120	10	0	163
GYTA/S -122~132Xn	122-132	11	1	190
GYTA/S -134~144Xn	134-144	12	0	190
GYTA/S -146~216Xn	146-216	13-18	5~0	190
GYTA/S -288Xn	288	24	0	239

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---

Huomautus:

a. Suffiksi Xn tarkoittaa kuitutyyppiä

b. Kuidun ja putken väriasetelmat on ilmoitettu värintunnistustaulukossa

c. Kierrettyä löysää putkea, panssaroimatonta valokuitukaapelia ei saa säilyttää ulkoympäristössä yli 6 kuukautta, jotta kaapelikela pysyy hyvässä kunnossa

Sovellus: Kanava/antenni

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tekniset tiedot

Seuraavat parametrit kuvaavat tyypillisiä suorituskykymittareitaKierretty irtoputki Panssaroitumaton valokuitukaapeli :

Parametri	Tekniset tiedot
Kuitutyyppi	G.652D, G.657A1/A2 tai Multimode
Ydinmäärä	2-144 ydintä
Vahvuus jäsen	Fosfaattiteräslanka (PE-pinnoite valinnainen)
Veden esto	100 % ydintäyteaine + putken täyttögeeli
Vaipan materiaali	Korkeatiheyspolyeteeni (HDPE) / MDPE
Asennusjännitys	Lyhytaikainen: 1500N / Pitkäaikainen: 600N
Puristusvastus	Lyhytaikainen: 1000N/100mm

Monipuoliset sovellusalat

TheKierretty irtoputki Panssaroitumaton valokuitukaapeliOrientalfiber on käytössä useilla aloilla:

Televiestintä: kansallisten ja alueellisten operaattoreiden päärunkolinjat.
Lähetys: Luotettava signaalin siirto radio- ja televisioverkkoihin.
Teollisuusinfrastruktuuri: Kriittiset tietoyhteydet sähköverkkoihin ja valtateiden valvontajärjestelmiin.
Rail Transit: Nopeat viestintäjärjestelmät rautateiden merkinanto- ja asemahallintaan.

Vertailevat edut

Verrattuna alan standarditarjouksiin, OrientalfiberKierretty irtoputki Panssaroitumaton valokuitukaapelitarjoaa selkeitä etuja:

Jalostettu valmistus: Toisin kuin pienemmät valmistajat, ryhmämme neljän tehtaan rakenne varmistaa, että jokainen komponentti (ODN:stä kaapeliin) on yhteensopiva ja testattu kokonaisena ratkaisuna.
Ympäristöön sopeutuvuus: Suunniteltu erityisesti käsittelemään lämpötilajaksoja ja kosteutta, joita esiintyy erilaisissa globaaleissa ilmastoissa.
Maailmanlaajuinen saavutus: Tuotteemme on tällä hetkellä integroitu lukuisiin suuriin suunnitteluprojekteihin kansainvälisten teleoperaattoreiden positiivisen palautteen taustalla.

Usein kysytyt kysymykset (FAQ)

K: Onko keskilujuuselementti aina metallista?

V: Vakiomalleissa käytetään teräslankaa korkean vetolujuuden saavuttamiseksi; Tietyissä sähkömagneettisissa ympäristöissä voidaan kuitenkin korvata ei-metallinen FRP (Fiber Inforced Plastic) -elementti.

K: Kuinka tämä kaapeli käsittelee veden sisäänpääsyn?

V:Kierretty irtoputki Panssaroitumaton valokuitukaapelikäyttää kaksikerroksista suojausta: putken täyttömassaa kuiduille ja 100-prosenttista kaapelisydäntäyteainetta rakoille.

K: Mitä standardeja Orientalfiber noudattaa?

V: Kaikki ulkokaapelit ovat vaatimusten mukaisiaIEC 60794-1jaYD/T 901standardeja, mikä varmistaa yhteensopivuuden maailmanlaajuisten verkkolaitteiden kanssa.
