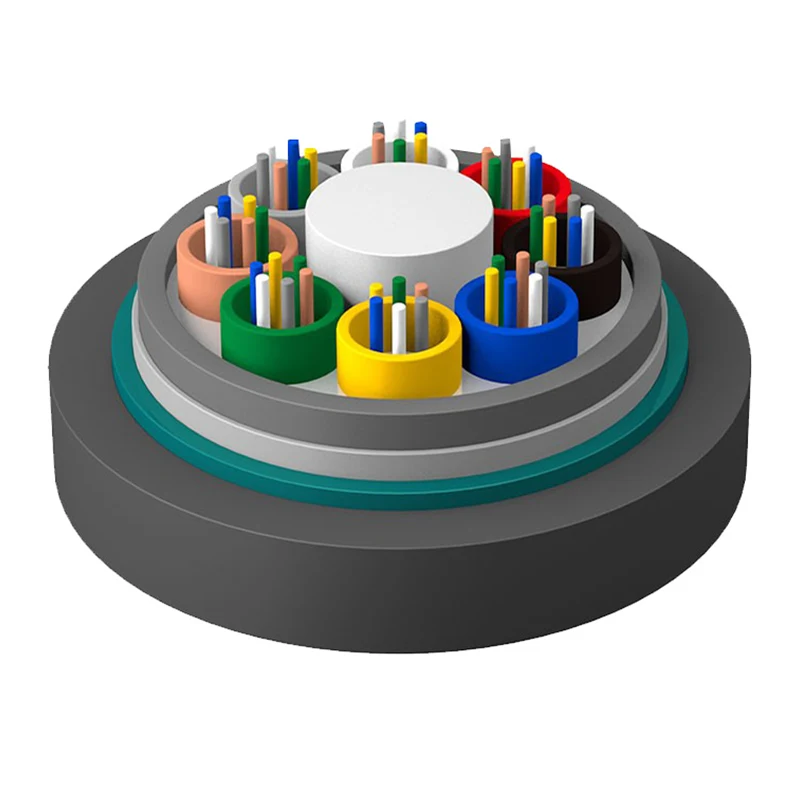

Säikeinen löysä putki ei-metallinen lujuusjäsen panssaroitu kuituoptinen kaapeli

Säikeisen irtonaisen putken, ei-metallisen lujuuselementin panssaroidun kuitukaapelin rakenne on laittaa 250 μm optinen kuitu irralliseen putkeen, joka on valmistettu korkeamoduulista materiaalista, ja löysä putki täytetään vedenpitävällä yhdisteellä. Kaapelin sydämen keskiosa on ei-metallinen vahvistusydin (FRP). Tietyillä ytimillä varustetuissa optisissa kaapeleissa polyeteenikerros (PE) on ekstrudoitava ei-metallisen vahvikeytimen ulkopuolelle.

Lähetä kysely

Tuotteen Kuvaus

Orientalfiberin toimittama kierretty irtoputki, ei-metallinen vahvuus, panssaroitu kuitukaapeli on ulkokäyttöön tarkoitettu optinen kaapeli, jossa on monikerroksinen suojarakenne. Sen ydinrakenne käsittää 250 μm:n optisten kuitujen sijoittamisen irtonaisiin putkiin, jotka on valmistettu korkeamoduulista materiaalista, ja putket on täytetty vettä estävällä yhdisteellä kosteuden sisäänpääsyn estämiseksi.

Tärkeimmät ominaisuudet ja ydinedut

Sähkömagneettisten häiriöiden (EMI) sieto: Käytettäessä ei-metallista FRP-lujuuselementtiä säikeistetty irtoputki, ei-metallinen lujuusjäsen panssaroitu kuituoptinen kaapeli on immuuni salamaniskuille ja sähköisille häiriöille, joten se sopii korkeajänniteympäristöihin.
Kaksikerroksinen panssarisuojaus: APL:n ja PSP:n yhdistelmä tarjoaa erinomaisen iskunkestävyyden ja korkean tason suojan jyrsijöiden hyökkäyksiä ja mekaanisia iskuja vastaan asennuksen aikana.
Hydrolyysinkestävä rakenne: Erittäin luja irtonainen putkimateriaali on erityisesti suunniteltu kestämään hydrolyysiä, mikä varmistaa kuitujen pitkäikäisyyden kosteissa ilmastoissa.
Kattava vesisulku: Monikerroksinen järjestelmä, joka sisältää putken täyttömassan, 100-prosenttisen kaapelisydämen täytön ja vettä estävät materiaalit, varmistaa, että kaapeli pysyy vesitiiviinä hydrostaattisen paineen alla.

Tekniset tiedot

Kuitumäärä: Mukautettavat kokoonpanot 2 - 144 ytimet.
Lujuusosa: Keskikuituvahvistettu muovi (FRP) valinnaisella PE-pinnoitteella tietyille halkaisijoille.
Panssarikerrokset: Pituussuunnassa kääritty APL (alumiinipolyetyleenilaminaatti) ja PSP (muovipinnoitettu teräsnauha).
Standardien noudattaminen: Täysin kansainvälisten standardien YD/T 901 ja IEC 60794-1 mukainen.
Ympäristöalue: Vakaa toiminta lämpötilagradientissa -40°C - +70°C.
Vaipan materiaali: UV-kestävä polyeteeni (PE) pidentää käyttöikää ulkona.

Monipuoliset sovellusalat

TheSäikeinen löysä putki ei-metallinen lujuusjäsen panssaroitu kuituoptinen kaapelion käytössä useilla kriittisillä aloilla:

Tietoliikenneoperaattorit: Luotettava runko- ja liityntäverkkokaapelointi puhe- ja datapalveluille.
Sähkö- ja sähköverkot: Turvallinen tiedonsiirto korkeajännitelinjojen lähellä, joissa metalliosat ovat rajoitettuja.
Radio ja televisio: vakaa signaalin jakelu viestintä- ja tiedonsiirtojärjestelmiin.
Liikenneinfrastruktuuri: Reaaliaikainen tiedon seuranta ja viestintä rautatieliikenteelle, moottoriteille ja älykkäille liikennejärjestelmille.

Standardit

GYFTA53-kaapeli on standardin YD/T 901 sekä IEC 60794-1 mukainen.

Rakennepiirustus

1. Kuitu

2. Putken täyttöyhdiste

3. Löysä putki

4. Kaapeloinnin täyttöyhdiste

5.APL

6.PE-sisävaippa

7. Vettä estävä materiaali

8.PSP

9.FRP:n vahvuusjäsen

10.PE ulkovaippa

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Tekniset parametrit

Kaapelin tyyppi (Lisästynyt 2 kuidulla)	Kuitumäärä	Putket	Täyteaineet	Kaapelin paino (viite) (kg/km)	Vetolujuus Pitkä/Lyhytaikainen (N)	Puristusvastus Pitkä/Lyhytaikainen (N/100mm)	Taivutussäde Staattinen/dynaaminen (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8 ~ 12Xn	8-12	2	6	228
GYFTA53-14~18Xn	14-18	3	5	228
GYFTA53-20 ~ 24Xn	20-24	4	4	228
GYFTA53-26 ~ 30Xn	26-30	5	3	228
GYFTA53-32~36Xn	32-36	6	2	228
GYFTA53-38 ~ 42Xn	38-42	7	1	228
GYFTA53-44~48Xn	44-48	8	0	228
GYFTA53-50-60Xn	50-60	5	3	240
GYFTA53-62~72Xn	62-72	6	2	240
GYFTA53-74~84Xn	74-84	7	1	240
GYFTA53-86~96Xn	86-96	8	0	240
GYFTA53-98 ~ 108Xn	98-108	9	1	276
GYFTA53-110 ~ 120Xn	110-120	10	0	276
GYFTA53-122~132Xn	122-132	11	1	326
GYFTA53-134~144Xn	134-144	12	0	326

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---

Huomautus:

a. Suffiksi Xn tarkoittaa kuitutyyppiä

b. Kuidun ja putken väriasetelmat on ilmoitettu värintunnistustaulukossa

c. Kaapelia ei saa säilyttää ulkoympäristössä yli 6 kuukautta, jotta kaapelikela pysyy hyvässä kunnossa

Sovellus: Kanava/antenni/suora haudattu

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Usein kysytyt kysymykset (FAQ)

K: Mikä tekee "ei-metallisesta" ominaisuudesta tärkeän tälle panssaroidulle kaapelille?

V: Vaikka kaapelissa on metallipanssari (APL/PSP), ei-metallinen FRP-keskilujuusosa estää kaapelia toimimasta jatkuvana salaman- tai suurjänniteinduktion johtimena, mikä lisää merkittävästi sähkökäytävien turvallisuutta.

K: Sopiiko kierretty irtoputki ei-metallinen lujuusjäsen panssaroitu kuituoptinen kaapeli suoraan hautaamiseen?

V: Kyllä. Kaksinkertainen panssaroitu rakenne (alumiini- ja teräsnauhat) tarjoaa tarvittavan vetolujuuden ja puristuskestävyyden, joka vaaditaan suoraan hautaamiseen useimmissa maaperätyypeissä.

K: Kuinka Orientalfiber varmistaa kaapelin kosteudenkestävyyden ajan mittaan?

V: Käytämme 100-prosenttista ydintäyteainetta yhdistettynä sekä APL- että PSP-esteisiin. Tämä redundantti järjestelmä varmistaa, että vaikka ulkovaippa on vaurioitunut, kosteus ei pääse tunkeutumaan kuituja kuljettaviin putkiin.
