Kuituoptiset verkot vaativat tarkkuutta, kestävyyttä ja vakaata suorituskykyä. Monien käytettävissä olevien liitäntärajapintojen joukossa on mmSC-liitin on tullut yksi laajimmin käytetyistä ratkaisuista tietoliikenteessä, datakeskuksissa, FTTH-asennuksissa ja teollisuuden kuitujärjestelmissä. Väärän liittimen valinta voi johtaa signaalin katoamiseen, epävakaaseen lähetykseen, toistuviin huolloihin ja korkeampiin käyttökustannuksiin. Tämä kattava opas selittää, mikä SC-liitin on, miten se toimii, missä sitä käytetään ja kuinka valitset sovelluksellesi oikean. Olitpa insinööri, hankintapäällikkö tai asentaja, tämä artikkeli auttaa sinua tekemään varmoja ja tietoisia päätöksiä.
Tämä perusteellinen opas tutkii SC-liittimien rakennetta, tyyppejä, toimintaperiaatteita, etuja ja todellisia sovelluksia. Se tarjoaa käytännöllisiä vertailutaulukoita, asennustietoja, huoltosuosituksia ja valintaneuvoja, jotka on räätälöity asiakkaan kipukohtiin, kuten asennushäviöön, palautushäviöön, kestävyyteen ja yhteensopivuuteen. Artikkelissa korostetaan myös tuotannon laatunäkökohtia ja hankintastrategioita kokeneilta toimittajilta, kutenJiangsu Xuben Photoelectric Technology Co., Ltd.

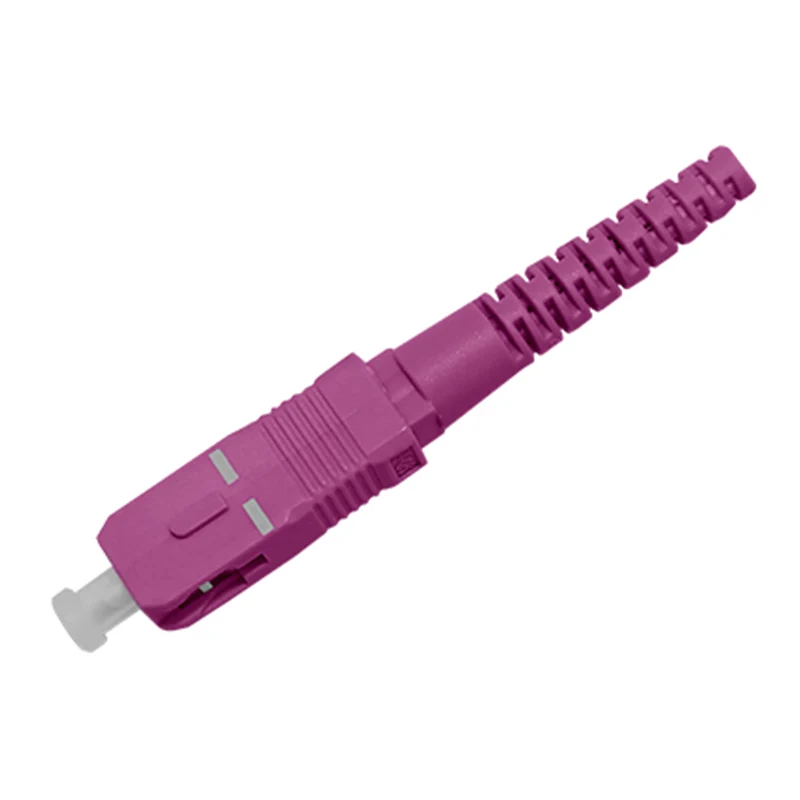

SC-liitin (Subscriber Connector tai Square Connector) on push-pull-tyyppinen kuituoptinen liitin, joka tunnetaan neliömäisestä kotelostaan ja snap-in-lukitusmekanismistaan. Se käyttää 2,5 mm:n holkkia optisten kuitujen kohdistamiseen ja liittämiseen tarkasti, mikä varmistaa alhaisen liitoshäviön ja vakaan optisen suorituskyvyn.
Alun perin tietoliikenneverkkoja varten kehitetystä SC-liittimestä tuli nopeasti alan standardi luotettavuutensa, helppokäyttöisyytensä ja kustannustehokkuutensa ansiosta. Nykyään se on laajalti käytössä:
Sen yksinkertainen push-pull -mekanismi lyhentää asennusaikaa ja minimoi vahingossa tapahtuvan irrotuksen, mikä tekee siitä ihanteellisen tiheään ympäristöön.
SC-liitin kohdistaa kaksi kuituydintä keraamisen holkkiholkin sisällä. Kun se asetetaan sovittimeen, holkkien päät kohtaavat tarkasti, mikä mahdollistaa valosignaalien kulkemisen minimaalisella häviöllä.
Pääkomponentit:
| Komponentti | Toiminto |
|---|---|
| Keraaminen holkki (2,5 mm) | Kohdistaa kuituytimet tarkasti |
| Liitinkotelo | Tarjoaa rakenteellista suojaa |
| Boot | Suojaa kaapelia taivutusjännitykseltä |
| Lukitusmekanismi | Varmistaa turvallisen push-pull-lukituksen |
Keraaminen holkki on kriittinen pienen syöttöhäviön ja korkean paluuhäviön suorituskyvyn ylläpitämiseksi. Laadukkaat valmistajat pitävätJiangsu Xuben Photoelectric Technology Co., Ltd.Käytä tarkkoja zirkoniakeraamisia holkkeja varmistaaksesi tasaisen optisen kohdistuksen.
SC-liittimet luokitellaan kiillotustyypin ja kuitutilan mukaan:
Puolan tyypin mukaan:
Kuitutilan mukaan:
| Tyyppi | Lisäyksen menetys | Palautustappio | Tyypillinen sovellus |
|---|---|---|---|
| SC/UPC | ≤0,3 dB | ≥50dB | Yleinen tietoliikenne, tietoverkot |
| SC/APC | ≤0,3 dB | ≥60dB | Nopeat ja CATV-järjestelmät |
Heijastusherkissä sovelluksissa, kuten videolähetyksessä ja pitkän matkan tiedonsiirrossa, SC/APC on yleensä suositeltavampi.
Asiakkaat valitsevat SC-liittimet useista käytännön syistä:
Toisin kuin kierreliittimet, SC:n snap-in-rakenne lyhentää asennusaikaa ja alentaa työvoimakustannuksia. Suuritiheyksissä tietoliikennekaapeissa tästä tehokkuudesta tulee kriittinen.
| Liittimen tyyppi | Holkin koko | Lukitusmekanismi | Paras käyttökotelo |
|---|---|---|---|
| SC | 2,5 mm | Työnnä-veto | Televiestintä ja FTTH |
| LC | 1,25 mm | Salpa | Suuritiheyksiset datakeskukset |
| FC | 2,5 mm | Kierretty | Tärinälle alttiit ympäristöt |
| ST | 2,5 mm | Pistin | Vanhat verkot |
SC tarjoaa tasapainon suorituskyvyn, helppokäyttöisyyden ja kohtuuhintaisuuden välillä, joten se on luotettava standardiratkaisu.
Huonolaatuiset liittimet johtavat usein epävakaisiin optisiin signaaleihin ja lisäävät verkon seisokkeja. Yhteistyötä kokeneiden valmistajien kanssa, kutenJiangsu Xuben Photoelectric Technology Co., Ltd.varmistaa tiukan laadunvalvonnan ja tasaisen optisen suorituskyvyn.
| Kipupiste | Aiheuttaa | Ratkaisu |
|---|---|---|
| Suuri lisäyshäviö | Huono holkkien kiillotus | Valitse tarkkuuskiillotetut liittimet |
| Signaalin heijastus | Väärä liitintyyppi | Käytä SC/APC:tä herkissä järjestelmissä |
| Löysät liitokset | Huonolaatuinen asunto | Valitse kestävät tekniset materiaalit |
| Säännöllinen huolto | Pölyn saastuminen | Käytä suojakorkkeja ja puhdista säännöllisesti |
Säännöllinen tarkastus pidentää merkittävästi kuituliitäntöjen käyttöikää.
Kun valitset toimittajaa, ota huomioon:
Jiangsu Xuben Photoelectric Technology Co., Ltd.on erikoistunut korkean suorituskyvyn valokuitukomponentteihin ja tarjoaa räätälöityjä SC Connector -ratkaisuja teleoperaattoreille, jakelijoille ja OEM-asiakkaille maailmanlaajuisesti.
Nopean digitaalisen infrastruktuurin laajentuessa SC-liittimet pysyvät luotettavana liitäntänä vakaalle optiselle liitettävyydelle.
Q1: Mitä eroa on SC/APC:llä ja SC/UPC:llä?
V: SC/APC:ssä on kulmassa oleva 8 asteen kiillotettu holkki takaheijastuksen vähentämiseksi, kun taas SC/UPC:ssä on tasainen kiillotettu pinta, joka sopii yleisiin sovelluksiin.
Q2: Voidaanko SC-liittimiä käyttää uudelleen?
V: Kyllä, laadukkaat SC-liittimet kestävät yli 1000 kytkentäjaksoa oikein huollettuna.
Q3: Soveltuvatko SC-liittimet ulkokäyttöön?
V: Kyllä, kun sitä käytetään vedenpitävien koteloiden ja suojakoteloiden kanssa.
Q4: Mikä aiheuttaa suuren lisäyshäviön?
V: Virheellinen kohdistus, kontaminaatio tai huono kiillotuslaatu.
Q5: Kuinka varmistan pitkän aikavälin luotettavuuden?
V: Valitse sertifioidut valmistajat, kuten Jiangsu Xuben Photoelectric Technology Co., Ltd., suorita asianmukainen puhdistus ja suorita säännöllisiä testauksia.
SC-liitin on edelleen yksi luotettavimmista ja laajimmin käytetyistä valokuituliitännöistä nykyaikaisissa viestintäverkoissa. Sen yksinkertainen muotoilu, vakaa suorituskyky ja kustannustehokkuus tekevät siitä ihanteellisen tietoliikenne-, FTTH-, datakeskus- ja teollisuussovelluksiin. Ymmärtämällä liitintyypit, tekniset tiedot ja asennuksen parhaat käytännöt voit vähentää merkittävästi signaalihäviöitä, parantaa verkon vakautta ja minimoida pitkän aikavälin ylläpitokustannukset.
Jos etsit korkealaatuisia SC Connector -ratkaisuja, joissa on tiukka laadunvalvonta, edistynyt valmistuskyky ja ammattimainen tekninen tuki,Jiangsu Xuben Photoelectric Technology Co., Ltd.on valmis tukemaan projektiasi. Ota yhteyttä jo tänään keskustellaksesi vaatimuksistasi ja selvittääksesi, kuinka luotettavat kuituoptiset ratkaisumme voivat parantaa verkkosi suorituskykyä.Ota yhteyttänyträätälöityjä ratkaisuja ja kilpailukykyisiä tarjouksia varten.
