Millaisia ​​kuituoptisia kaapeleita käytetään yleisesti FTTH -rakenteessa?

FTTH (kuitu kodin) rakenteessa yleisesti käytettyjä optisten kaapelien tyyppejä sisältävät pääasiassa perhosmuotoisen pudotuskaapelin ja niiden johdannaisrakenteet.

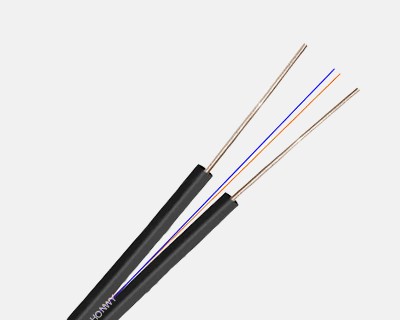

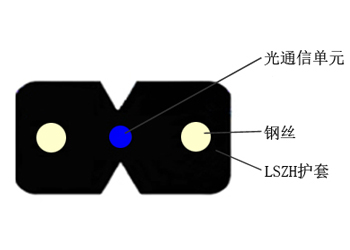

1. Butterfly-muotoinen pudotuskaapeli (GJXH)

Rakenteelliset piirteet:

Optinen kuitu sijoitetaan keskelle ja kaksi yhdensuuntaista teräsjohtoa asetetaan molemmille puolille vahvistuselementteinä. Poikkileikkaus on 8-muotoinen ja optinen kuitu sijaitsee geometrisessa keskuksessa.

Sovellusskenaario:

Seinälle asennetaan: Soveltuu sisä- ja ulkoseinän reititykseen, voimakkaan taivutuskestävyyden ja niin pienen taivutussäteen kanssa kuin 20 mm.

Putken asettaminen: Soveltuu lyhyen matkan putkilinjan asettamiseen ja mukautuva kapeisiin tiloihin.

Edut:

Rakenne on kompakti ja vetolujuus on korkea, mikä kestää sen päälle astuvien ihmisten sivupaineen ja vetämisvoiman rakentamisen aikana.

Se on helppo lopettaa paikan päällä ja se on yhteensopiva useiden pikaliittimien kanssa.

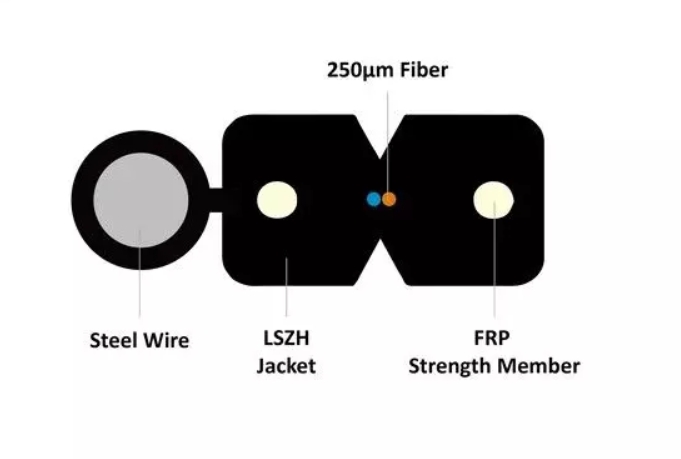

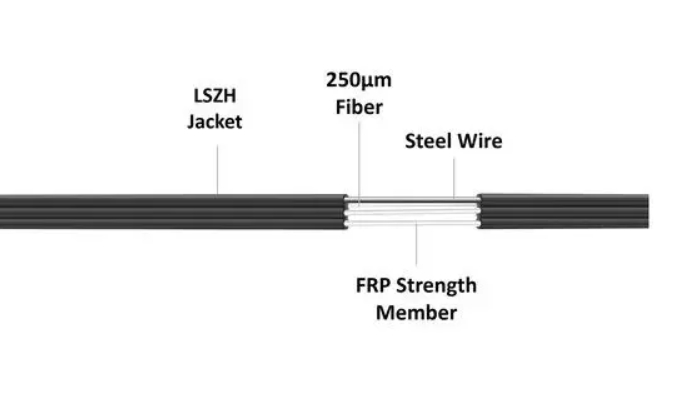

14. Itsetuki perhonen muotoinen Droop-kaapeli (GJYXFCH)

Rakenteelliset piirteet:

Teräslanka tai teräsköysi lisätään tavallisen perhonen optisen kaapelin ulkopuolelle vahvistuselementtinä itsetuvan rakenteen muodostamiseksi.

Sovellusskenaario:

Yläjohto: Soveltuu yläjohdotukseen ulkopylväistä sisätiloihin. Sillä on suuri vetolujuus ja se kestää 50 metrin etäisyyden.

Putkettomuuden ympäristö: Ylimääräisiä roikkuujohtoja ei tarvita, rakennusprosessin yksinkertaistaminen.

Edut:

Vahva vetolujuus vähentää ulkoisten voimien vaurioiden riskiä.

Korkea rakennustehokkuus ja vähentyneet työvoimakustannukset.

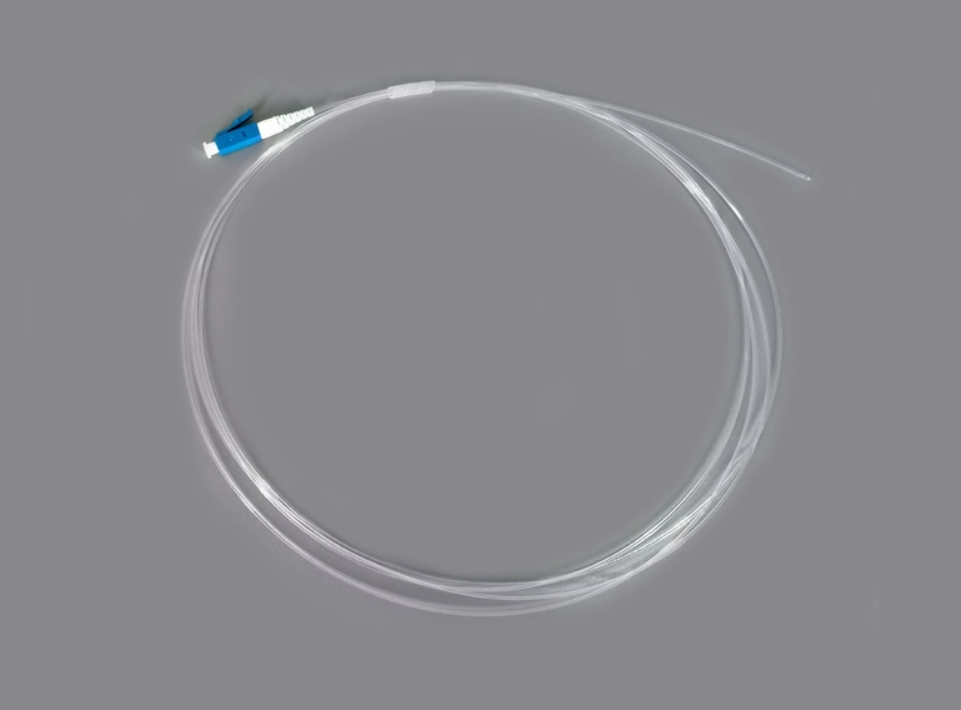

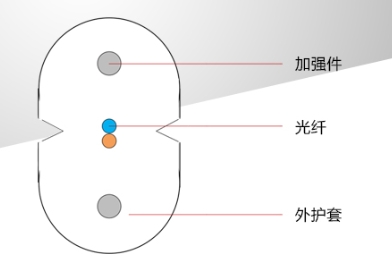

3. Näkymätön perhonen muotoinen pudotuskaapeli (Gjixh)

Rakenteelliset piirteet:

Keskimmäinen osa on yhden ytimen tiukka puskuroitu optinen kuitu (G.657), joka on kääritty 0,9 mm: n läpinäkyvällä vaipalla, ohuella ulomman halkaisijan ja on täysin läpinäkyvä.

Sovellusskenaario:

Aseta johdotus rakennuksen pohjamalloja pitkin sekä oven ja ikkunan koriste -nauhat ja kiinnitä liimalla.

Paikat, joilla on korkea esteettiset vaatimukset: kuten hotellit, huippuluokan asunnot jne., Jotta johdotus on piilotettava.

Edut

Visuaalisesti piilotettu, ei vaikuta sisustusten sisustamiseen.

Läpinäkyvä kansi on kulutusta kestävä ja mukautettava erilaisiin ympäristöihin.

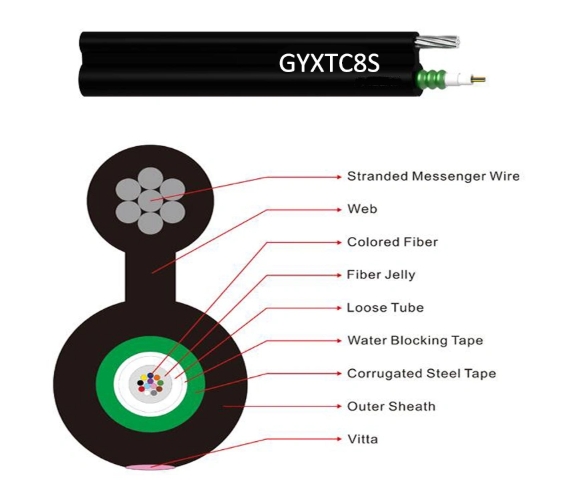

4. Itsetuki 8 Kuvan johdotus optinen kaapeli (ylätyyppi)

Rakenteelliset piirteet:

Metallijousituslankayksiköt lisätään nahkalinjan optiseen kaapeliin "8" -muotoisen rakenteen muodostamiseksi.

Sovellusskenaario:

Ulkoiltaan yläjohto: Soveltuu yläpään johdotukseen sähköisistä napoista käyttäjän käytäviin suurella vetolujuudella.

Skenaario, jolla on korkea span vaatimukset: kestää yli 50 metriä ja sillä on voimakas vakaus.

Edut:

Vetolujuuden suorituskyky paranee merkittävästi, mikä vähentää optisen kuidun rikkoutumisen riskiä.

Helppo rakentaa ja mukautua monimutkaiseen maastoon.
