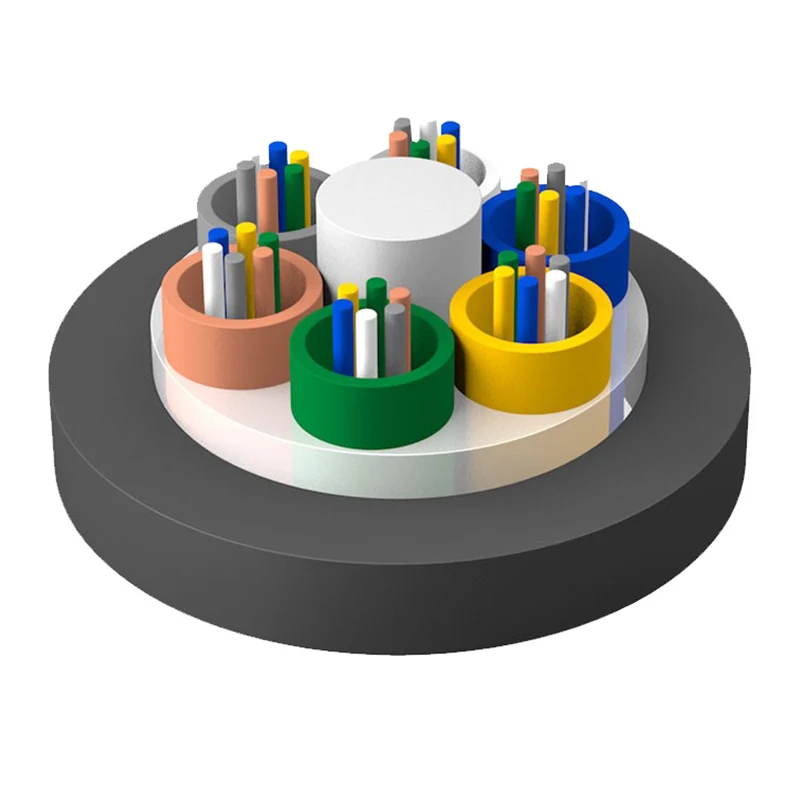

Säikeinen löysä putki ei-metallinen lujuusjäsen Panssaroitumaton kuituoptinen kaapeli

Säikeisen irtonaisen putken, ei-metallisen lujuusosan panssaroimattoman kuitukaapelin rakenne on laittaa 250 μm optinen kuitu irralliseen putkeen, joka on valmistettu korkeamoduulista materiaalista, ja löysä putki täytetään vedenpitävällä yhdisteellä. Kaapelin sydämen keskiosa on FRP, ja löysä putki (ja täyttököysi) on kierretty FRP:n ympärille kompaktin ja pyöreän kaapelisydämen muodostamiseksi. Kaapelin sydämen raot täytetään vettä estävillä täyteaineilla. Polyeteenivaippakerros puristetaan kaapelin sydämen ulkopuolelle kaapelin muodostamiseksi.

Lähetä kysely

Tuotteen Kuvaus

TheSäikeinen löysä putki ei-metallinen lujuusjäsen Panssaroitumaton kuituoptinen kaapelikoostuu 250 μm optisista kuiduista, jotka on työnnetty irtonaisiin putkiin, jotka on valmistettu korkeamoduulista materiaalia ja täytetty vedenpitävällä yhdisteellä. Kaapelin sydän on keskitetty ei-metalliseen FRP-lujuuselementtiin, jonka ympärille löysät putket ja täyteaineet on kierretty kierteisesti muodostaen kompaktin, pyöreän sydämen. Vettä estävät täyteaineet täyttävät kaikki raot, ja ulompi polyeteenivaippa suojaa kaapelin rakennetta.

Tärkeimmät ominaisuudet

Vahva mekaaninen ja lämpötilan suorituskyky
Löysä putkimateriaali, jolla on korkea hydrolyysivastus ja vetolujuus
Erityinen putken täyttöaine kriittiseen kuitujen suojaamiseen
Puristuskestävyys yhdistettynä joustavaan asennukseen
Kattavat vesitiiviit toimenpiteet: FRP-keskiosa, putken täyttöaineet, 100 % ytimen täyttö
Standardien noudattaminen: YD/T 901 ja IEC 60794-1

Tekniset tiedot

Optisten kuitujen määrä: Saatavilla useita kokoonpanoja (esim. 6-144 kuitua)
Kuitutyyppi: Yksi- tai monimuotoinen 250 μm
Irtonainen putken materiaali: Korkeamoduulinen polymeeri
Täyteaine: Vettä estävä geeli
Lujuusosa: Ei-metallinen FRP-tanko
Ulkovaippa: polyeteeni (PE)
Käyttölämpötila: -40°C - +70°C
Pienin taivutussäde: 20× kaapelin halkaisija (kuormitettuna)

Sovellukset

Näitä kaapeleita käytetään laajalti:

Tietoliikenneoperaattorit runko- ja liityntäverkkoihin
Radio- ja televisiosignaalien siirtojärjestelmät
Lähiverkon (LAN) tiedonsiirto
Teollisuuden etupään yhteydet sähkö-, rautatie- ja moottoritieprojekteissa
Muut suuret suunnittelu- ja infrastruktuurihankkeet

Edut

Kestävä ei-metallinen muotoilu vähentää korroosioriskiä ja tekee kaapelista kevyemmän
Kompakti säikeinen rakenne parantaa vetolujuutta ja joustavuutta
Vettä estävät materiaalit varmistavat korkean luotettavuuden kosteissa tai märissä ympäristöissä
Yhteensopivuus eri asennusmenetelmien kanssa, mukaan lukien kanavat ja antenniasennukset
Todistettu suorituskyky kotimaisissa ja kansainvälisissä projekteissa Orientalfiberin valmistuskokemuksen tukemana

FAQ

K: Voidaanko tätä kaapelia käyttää ulkoasennuksissa?: V: Kyllä, PE-suojus ja vettä estävät yhdisteet tekevät siitä sopivan suoraan hautaamiseen ja kanavan käyttöön ulkona.
K: Kuinka monta kuitua voidaan konfiguroida?: V: Kaapeli voidaan räätälöidä 6 - 144 kuidusta riippuen projektin vaatimuksista.
K: Sisältääkö kaapeli metalliosia?: V: Ei, lujuusosa on ei-metallista FRP:tä, mikä minimoi paino- ja korroosio-ongelmat.
K: Onko se yhteensopiva tavallisten optisten laitteiden kanssa?: V: Kyllä, 250 μm:n kuitu ja standardi löysä putki takaavat yhteensopivuuden tavanomaisten liitos- ja päätemenetelmien kanssa.

Standardit

GYFTY-kaapeli on standardin YD/T 901 sekä IEC 60794-1 mukainen

Rakennepiirustus

1. Kuitu

2. Putken täyttöyhdiste

3. Löysä putki

4. Kaapelin täyteaine

5.FRP:n vahvuusjäsen

6.PE-suojus

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tekniset parametrit

Kaapelin tyyppi (Lisästynyt 2 kuidulla)	Kuitumäärä	Putket	Täyteaineet	Kaapelin paino (viite) (kg/km)	Vetolujuus Pitkä/Lyhytaikainen (N)	Puristusvastus Pitkä/Lyhytaikainen (N/100mm)	Taivutussäde Staattinen/dynaaminen (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8 ~ 12Xn	8-12	2	4	86
GYFTY-14-18Xn	14-18	3	3	86
GYFTY-20-24Xn	20-24	4	2	86
GYFTY-26 ~ 30Xn	26-30	5	1	86
GYFTY-32 ~ 36Xn	32-36	6	0	86
GYFTY-38 ~ 48Xn	38-48	4	2	109
GYFTY-50-60Xn	50-60	5	1	109
GYFTY-62 ~ 72Xn	62-72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8 ~ 12Xn	8-12	2	5	98
GYFTY-14-18Xn	14-18	3	4	98
GYFTY-20-24Xn	20-24	4	3	98
GYFTY-26 ~ 30Xn	26-30	5	2	98
GYFTY-32 ~ 36Xn	32-36	6	1	98
GYFTY-38 ~ 42Xn	38-42	7	0	98
GYFTY-44 ~ 48Xn	44-48	4	3	115
GYFTY-50-60Xn	50-60	5	2	115
GYFTY-62 ~ 72Xn	62-72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8 ~ 12Xn	8-12	2	6	119
GYFTY-14-18Xn	14-18	3	5	119
GYFTY-20-24Xn	20-24	4	4	119
GYFTY-26 ~ 30Xn	26-30	5	3	119
GYFTY-32 ~ 36Xn	32-36	6	2	119
GYFTY-38 ~ 42Xn	38-42	7	1	119
GYFTY-44 ~ 48Xn	44-48	8	0	119
GYFTY-50-60Xn	50-60	5	3	125
GYFTY-62 ~ 72Xn	62-72	6	2	125
GYFTY-74 ~ 84Xn	74-84	7	1	125
GYFTY-86 ~ 96Xn	86-96	8	0	125
GYFTY-98 ~ 108Xn	98-108	9	1	149
GYFTY-110 ~ 120Xn	110-120	10	0	149
GYFTY-122 ~ 132Xn	122-132	11	1	179
GYFTY-134~144Xn	134-144	12	0	179

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---
