Uni-putki ei-metallinen Panssariton kuituoptinen kaapeli

Uni-putkien ei-metallisen panssaroidun kuitukaapelin GYFXY rakenne on laittaa 250 μm optinen kuitu irtonaiseen putkeen, joka on valmistettu korkeamoduulista materiaalista, ja löysä putki täytetään vedenpitävällä yhdisteellä. Löysään putkeen on lisätty vettä estävää materiaalia optisen kaapelin vedensulkukyvyn varmistamiseksi. Kaksi rinnakkaista lasikuituvahvisteista muovia (FRP) asetetaan molemmille puolille ja puristetaan sitten polyeteenivaippaan kaapelin muodostamiseksi.

Lähetä kysely

Tuotteen Kuvaus

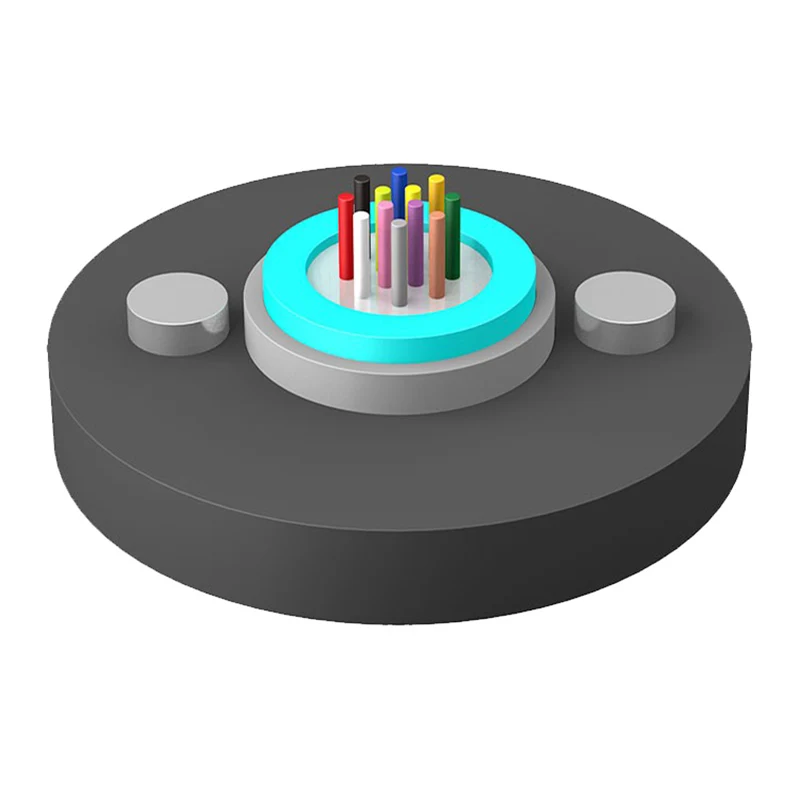

Uni-tube ei-metallisen panssaroidun kuituoptisen kaapelin (GYFXY) ydinarkkitehtuuri hyödyntää keskimmäistä löysää putkirakennetta. Tässä korkeamoduulisessa putkessa 250 μm:n optiset kuidut on suojattu erityisellä vedenpitävällä yhdisteellä. Rakenteen eheyden säilyttämiseksi ilman metallia, kaksi rinnakkaista lasikuitulujitettua muovia (FRP) on sijoitettu putken vastakkaisille puolille. Tämä kokoonpano on sitten koteloitu kestävään polyeteeni (PE) vaippaan, joka tarjoaa tasapainon joustavuuden ja vetolujuuden välillä.

Ydintiedot ja materiaalin koostumus

Optinen kuitu: Vakiokuituja 250 μm suojaavassa löysässä putkessa.
Vahvuusosat: Kaksi rinnakkaista FRP:tä (ei-metallinen) sähkömagneettisten häiriöiden (EMI) vastustukseen.
Veden esto: Integroidut vettä estävät materiaalit ja putken täyttöaine kosteuden sisäänpääsyn estämiseksi.
Ulkoinen suojaus: UV-kestävä PE-suojus, joka sopii erilaisiin ympäristöolosuhteisiin.
Yhteensopivuus: Täysin yhteensopiva tietoliikennestandardien YD/T 769 kanssa.

Verkkoinfrastruktuurin toiminnalliset edut

1. Ei-metallinen muotoilu häiriöttömään lähetykseen

KoskaUni-putki ei-metallinen Panssariton kuituoptinen kaapelikäyttää FRP:tä teräksen sijaan, se on täysin dielektrinen. Tämä on kriittinen arvopiste suunnitteluprojekteissa lähellä voimalinjoja tai alueilla, joilla on alttiina salama, koska se eliminoi indusoituneen virran riskin.

2. Virtaviivainen asennus ja käsittely

Pieni halkaisija ja pienempi painoItämainen kuituGYFXY-kaapeli mahdollistaa pidemmät toimituspituudet ja helpomman vetämisen kapeiden kanavien läpi. Tämä vähentää tarvittavien jatkosten määrää ja alentaa sekä työkustannuksia että signaalin vaimennusta.

3. Ympäristön kestävyys

PE-vaippa ja hydrolyysinkestävät irtonaiset putkimateriaalit varmistavatUni-putki ei-metallinen Panssariton kuituoptinen kaapelipysyy toimivana vaihtelevissa lämpötiloissa ja UV-altistuksessa. Sisäinen voide tarjoaa toissijaisen puskurin, joka suojaa kuituja fyysiseltä rasitukselta ja kosteudelta.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Tekniset parametrit

Kaapelin tyyppi

(Lisästynyt 2 kuidulla)

Kuitumäärä

Kaapelin paino (viite)

(kg/km)

Vetolujuus

Pitkä/Lyhytaikainen

(N)

Puristusvastus

Pitkä/Lyhytaikainen

(N/100mm)

Taivutussäde

Staattinen/dynaaminen

(mm)

GYFXY-2 ~ 12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14 ~ 24Xn

14-24

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---

Huomautus:

a. Suffiksi Xn tarkoittaa kuitutyyppiä

b. Kuidun ja putken väriasetelmat on ilmoitettu värintunnistustaulukossa

c. Kaapelia ei saa säilyttää ulkoympäristössä yli 6 kuukautta, jotta kaapelikela pysyy hyvässä kunnossa

Sovellus: Antenni

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Hankintojen ja hakemusten konteksti

Tukkuostajille ja projektipäälliköilleUni-putki ei-metallinen Panssariton kuituoptinen kaapeliedustaa kustannustehokasta ratkaisua lähiverkkoihin (LAN), valtateiden valvontajärjestelmiin ja rautatieliikenteen viestintään.Itämainen kuitutarjoaa täydellisen toimitusketjun sisä-/ulkokaapelitehtaista ODN-komponentteihin, mikä varmistaa, että kaapeli integroituu saumattomasti olemassa olevien verkkolaitteiden kanssa.

Yleiset hankintakyselyt (FAQ)

Mikä on GYFXY-rakenteen tärkein etu?

GYFXY-rakenne on suunniteltu erityisesti ympäristöihin, joissa tarvitaan kevyitä ja johtamattomia materiaaleja. Se yksinkertaistaa antenni- tai kanava-asennusta samalla, kun se tarjoaa riittävän vetolujuuden rinnakkaisen FRP:n kautta.

Miten Orientalfiber varmistaa laadun suurissa tilauksissa?

Konserniyhtiönä, jonka vuosituotanto on 20 miljoonaa USD, käytämme ISO9001- ja ISO45001-standardeja kaikissa neljässä erikoistuneessa tehtaassamme. Jokainen Uni-tube ei-metallinen panssaroitumaton kuituoptinen kaapelierä testataan vetolujuuden, puristuskestävyyden ja veden läpäisyn suhteen.
