1.1 Kuvaus
Laitteita käytetään pudotuskaapelin lopetuspisteenä kytkemiseksi asunnon sisälle FTTX -viestintäverkkojärjestelmässä. Kuitujen silmukointi voidaan tehdä tässä laatikossa, ja sillä välin se tarjoaa vankan suojauksen ja hallinnan FTTX -verkon rakennukselle.
| Tuotantotyyppi | Luokitus |
| GFS-1F | Kuituoptinen kaapelin käyttöliittimen paneeli |

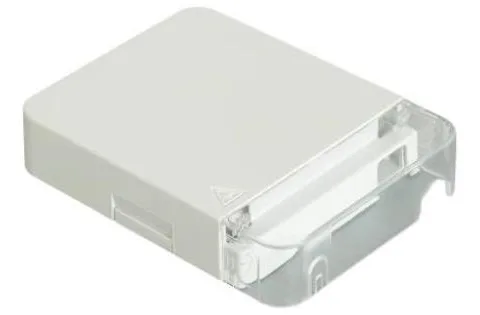

GFS-1F: n ulkonäkö
1.2 Standardit noudattavat
Tarjottu tuotanto on suunniteltu, valmistettu ja testattu standardien mukaisesti:
| IEC61300-2 | Kuituoptiset kytkentälaitteet ja passiiviset komponentit - Perustesti- ja mittausmenettelyt |
| IEC60068-2 | Ympäristötestausmenettelyt sähkö- ja elektronisille tuotteille |
1.3 Sovellusympäristö
| Esine | Arvo |
| Käyttölämpötila | -40 ºC ～+60 ºC |
| Asennuslämpötila | -5 ºC ～+40 ºC |
| Säilytyslämpötila | -45ºC ～+65 ºC |
1. Käytetty perhetyöalueelle, suorita yhden tai kaksinkertaisen ydinkuidun pääsy ja tulos, voi täysin täyttää kuidun taivutussäteen vaatimukset ja suojata optisen kuidun saatavuutta ytimelle turvallisuussuojauksen aikaansaamiseksi.
2. Helppo asennus, kätevä käyttö ja huolto.
3. Asiakasvaatimusten mukaan voidaan tulostaa logo.
4. Valmistettu ABS+PC: n korkealaatuisesta tekniikan muovimateriaalista, jolla on erinomainen voimakkuus.
5. Voit asentaa SC -sovittimen.
3.1 Mekaaniset eritelmät
| Esine | Tekniset tiedot | Huomautus |
| Ulkoinen ulottuvuus (mm) | 115*86*23 | |
| Väri | Valkoinen | |
| Sisustusporttien lukumäärä | 3 | |
| Tuloportin kuitukaapelin halkaisija (mm) | Φ2 ~ φ3, 2*3 | |
| Kapasiteetti (max) | 2 ydintä | |
| IP -suojaustaso | IP20 | |
| Syttyvyys | UL94-HB | Se voidaan räätälöidä tarpeiden mukaan. |

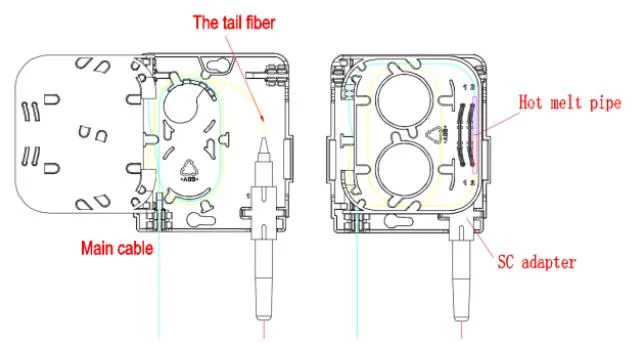

GFS-1F-reitityskartta
3.2 Optiset eritelmät
| Esine | Testimenetelmä | Eritelmä |
| Lisäyshäviö (DB) | IEC61300-3-4 -menetelmä B | Keskimääräinen ≤0,1db, maksimimääräinen ≤0,3db |
| Paluumenetys (DB) | IEC61300-3-6-menetelmä 1 | APC≥60 dB, UPC≥50dB |
| Satunnainen yhteys | IEC61300-3-4 | Keskimääräinen ≤0,15dB, enimmäismäärän 0,3db |
| Toistettavuus | IEC 61300-2-2 500 sykliä |
Testin aikana alkuperäisen mittauksen ja kunkin mittauksen välisen eron yhden syklin jälkeen on oltava alle 0,20 dB, ja se tulisi puhdistaa muuten, rajalla 25 puhdistusta |
3.3. Seinälle kiinnitetty asennus
Poraa 2 reikää seinässä taulukon 2 mitan mukaisesti, aseta laajennustulppa φ6*30, aseta laatikko vastaamaan reikiä ja kiinnitä ruuvit.

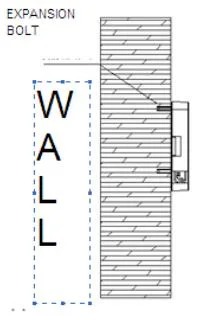

PIC.5 seinälle asennettava asennus
4.1 Lisävarusteosa
| Osien nimi | Yksikkö | Määrä | Huomautus |
| Ruuvit ja kumitulpat | sarja | 2 | M4*25 Philipsin pääruuvi, φ6*30 kumitulppa |
| Lämmön kutistuva suojaholkki | Tietokoneet | 1 | L = 45 mm |
Tavallinen kaksinkertainen aallotettu laatikko, 520*360*390mm, 200 Cartonissa, noin 19,5 kg.
