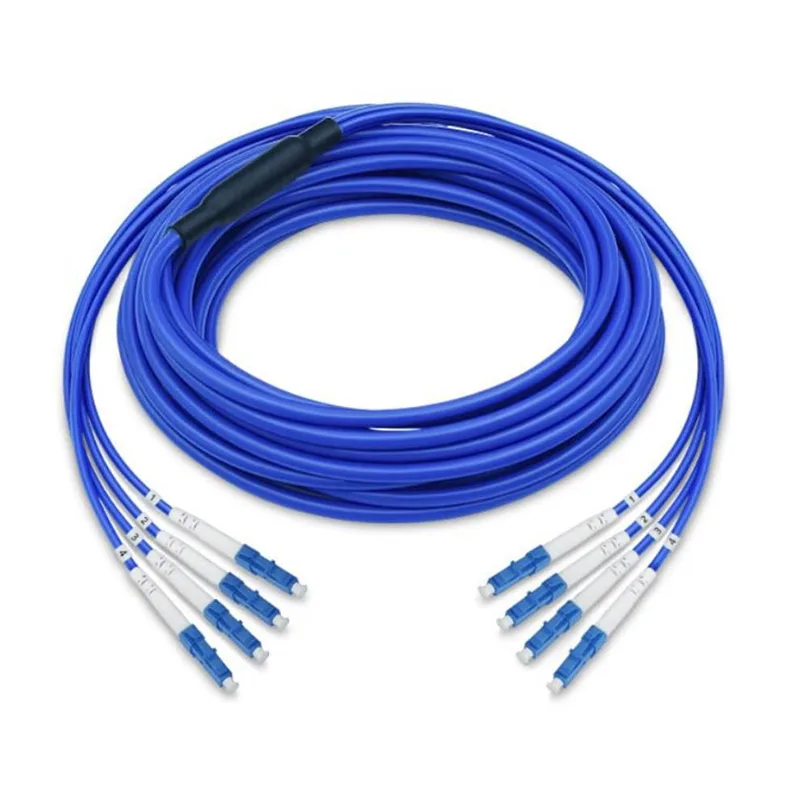

Quad LCUPC-LCUPC jyrsijäsuojatut dielektriset patch-johdot

Quad LCUPC-LCUPC -jyrsijäsuojatut dielektriset patch-johdot ovat suuritiheyksisiä kuituoptisia kokoonpanoja, joissa on neljä LC-liitintä, joiden molemmissa päissä on Ultra Physical Contact (UPC) -kiillotus. Toisin kuin perinteisissä panssaroiduissa kaapeleissa, joissa käytetään terästeippiä tai punosta, Orientalfiber-jyrsijäsuojaratkaisumme käyttää erikoislasilankoja tai tiheää dielektristä vaippaa. Tämä rakenne estää tuholaisia ​​rikkomasta sisäisiä optisia kuituja ja varmistaa, että kaapeli pysyy johtamattomana ja immuuni sähkömagneettisille häiriöille (EMI).

Tärkeimmät sovellukset

• FTTX/FTTH-järjestelmät: Keskustoimistojen yhdistäminen loppukäyttäjien tiloihin ulko- tai kellariympäristöissä.
• Palvelinkeskuksen runko: Suuritiheyksinen korjaus, kun tilaa on rajoitetusti ja kaapelin suojaus on ensiarvoisen tärkeää.
• Teollinen Ethernet: Luotettavat liitännät varastoissa tai tuotantolaitoksissa, joissa voi olla jyrsijöitä.
• CATV- ja videopalvelut: signaalin eheyden ylläpitäminen laajakaistan optista jakelua varten.
• LAN/MAN/WAN-verkot: Monipuolinen käyttö paikallisten ja suurkaupunkialueiden verkkoarkkitehtuureissa.

Tekniset tiedot:

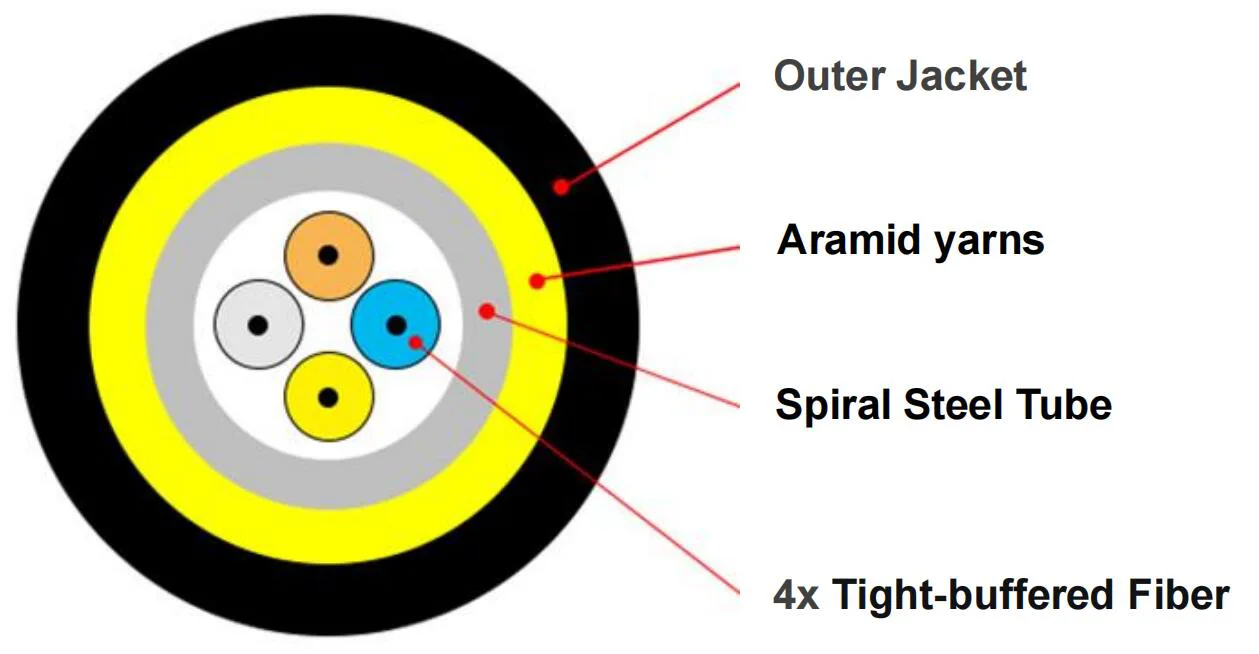

Kaapelin rakenne:

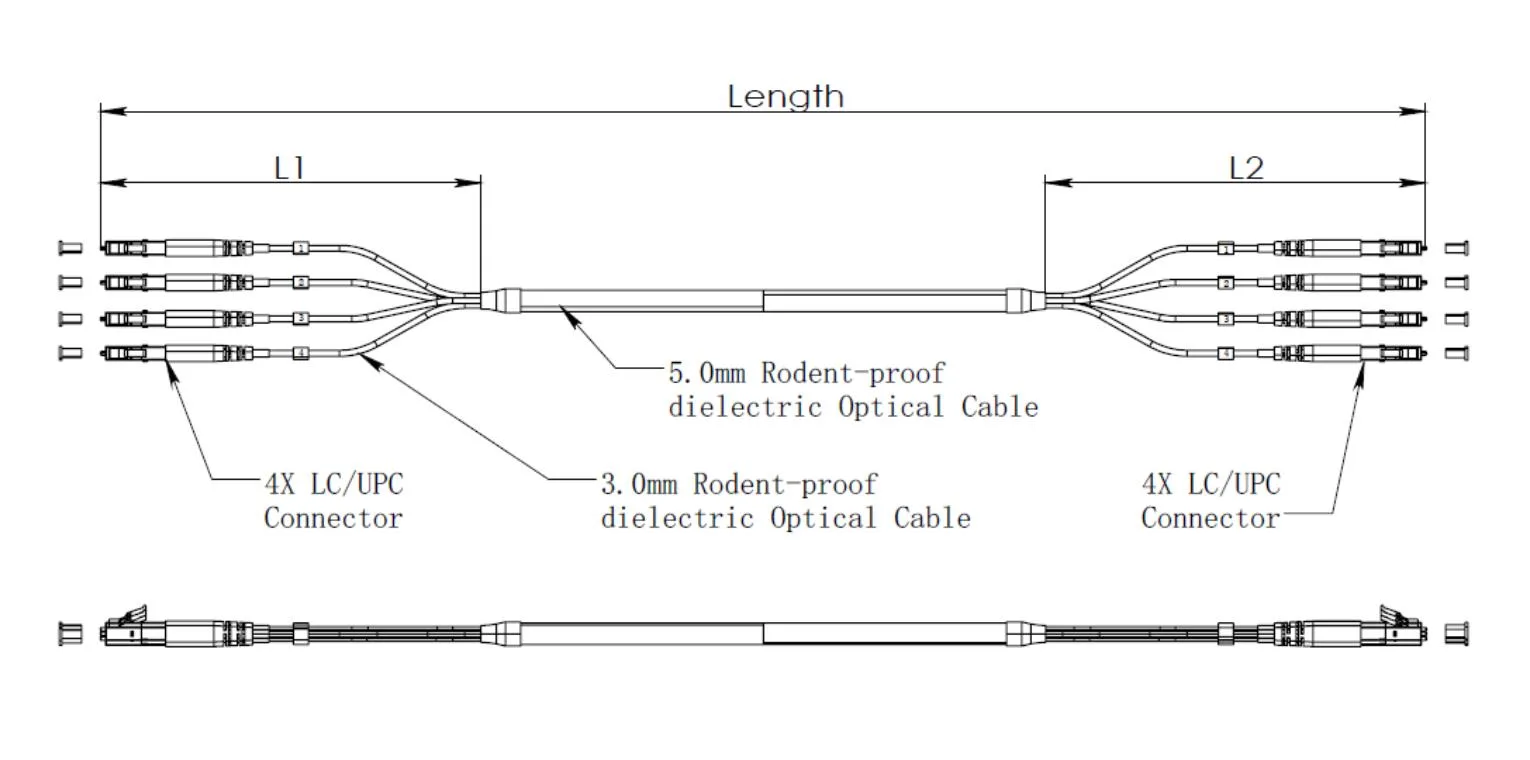

Mittapiirustus:

Edistyneet ominaisuudet ja tekniset edut

1. 100 % dielektrinen suoja

Quad LCUPC-LCUPC -jyrsijäsuojatut dielektriset patch-johdot poistavat maadoituksen tarpeen. Koska ne eivät sisällä metalliosia, ne ovat turvallisia käytettäväksi korkeajännitealueilla tai ympäristöissä, joissa salamaniskut ovat huolestuttavia.

2. High-Density Quad -kokoonpano

Quad LC -rakenne mahdollistaa neljän kuidun hallinnan yhden kotelon jalanjäljen sisällä, mikä lisää merkittävästi porttitiheyttä patch-paneeleissa ja vähentää kaapelisotkua ahtaissa nousuputkissa.

3. Tarkkuuskiillotus ja tarkastus

Käytämme Orientalfiberissä automatisoituja kiillotusprosesseja. Jokainen Quad LCUPC-LCUPC jyrsijäsuojattu dielektrinen patch-johtokokoonpano on 100 % testattu:

Insertion Loss & Return Loss: Signaalin tehokkuuden varmistaminen.

Päätypinnan geometria: Interferometrian avulla varmistettu, että se täyttää IEC-standardit.

Visuaalinen selkeys: Mikroskooppinen tarkastus varmistaakseen, ettei naarmuja tai epäpuhtauksia ole.

4. Ympäristön kestävyys

Ulkokuori on valmistettu UV-stabiloiduista, paloa hidastavista materiaaleista. Erikoistunut "jyrsijäsuojattu" kerros koostuu erittäin lujista lasilangoista, jotka toimivat fyysisenä ja kemiallisena pelotteena kalvaa eläimiä uhraamatta kaapelin joustavuutta.

Laadunvarmistus ja valmistusstandardit

Noudatamme tiukkaa laadunhallintajärjestelmää varmistaaksemme, että jokainen Orientalfiber-tuote täyttää kriittisen infrastruktuurin vaatimukset.

RoHS-yhteensopivuus: Kaikki materiaalit ovat ympäristölle turvallisia eivätkä sisällä vaarallisia aineita.

Vakiolinjaus: Suunniteltu ja testattu Telcordia GR-326-CORE:n ja TIA/EIA 568-C.3:n mukaisesti.

Jäljitettävyys: Jokainen patch-johto on merkitty ainutlaatuisella sarjanumerolla testitulosten ja valmistuserien seurantaa varten.

Miksi valita Orientalfiber?

Valokuituteollisuuden omistautuneena valmistajana Orientalfiber keskittyy kestävyyden ja tarkkuuden risteykseen. Quad LCUPC-LCUPC -jyrsijäsuojatut dielektriset patch-johdot ovat tulos laajasta materiaalitieteen ja liitinsuunnittelun tutkimus- ja kehitystyöstä.

Suora valmistajan valvonta: Ohjaamme koko tuotantolinjaa kuidun vedosta lopulliseen kokoonpanoon.

Räätälöintimahdollisuus: Tarjoamme vaihtelevia pituuksia, takin värejä (OS2, OM3, OM4) ja räätälöityjä merkintöjä projektin erityisvaatimuksiin.

Globaali logistiikka: Tehokas toimitusketjun hallinta varmistaa, että tuotteemme saapuvat sivustollesi aikataulussa sijainnista riippumatta.

Usein kysytyt kysymykset (FAQ)

K: Kuinka "dielektrinen" kaapeli pysäyttää jyrsijät ilman metallia?

V: "Jyrsijöiden kestävä" kerros käyttää tyypillisesti lasilankoja tai erittäin kovia polymeerilisäaineita. Kun jyrsijä yrittää pureskella kaapelia, lasikuidut aiheuttavat epämukavuutta eläimen suussa, mikä estää lisävaurioita ilman johtavaa terästä.

K: Voidaanko näitä välijohtoja käyttää ulkoputkissa?

V: Kyllä, Quad LCUPC-LCUPC jyrsijäsuojatut dielektriset patch-johdot on suunniteltu ankariin ympäristöihin, mukaan lukien sisä-/ulko siirtymät ja maanalaiset kanavat, joissa kosteus ja tuholaiset ovat yleisiä.

K: Onko Quad LC -liitin yhteensopiva tavallisten LC-duplex-porttien kanssa?

V: Quad LC -liitin koostuu neljästä kuidusta. Vaikka niissä käytetään tavallisia LC-holkkeja, ne on yleensä suunniteltu kytkettäväksi Quad LC -sovittimiin tai tiettyihin Orientalfiberin toimittamiin suuritiheyksisiin patch-paneeleihin.
