● tietokeskukset
● Ethernet -sovellukset
● FTTH -sovellukset
● Selkäranka-, vaakasuunta- ja nousu -sovellukset
● Video-, data- ja äänipalvelut
● Testiosoitteet
● Korkea tarkkuusliitin
● UPC & APC: n loppupuoli kiillottaa
● SC, LC, kaikki yhden kuidun liitin
● Räätälöity pituus käytettävissä
● 100% tehdas päättyi ja testattu
● ROHS -yhteensopiva
| Rakenteet | Yksikkö | Kuvaukset |
| Kuitutila | Yksi tila: ITU-T G657A1 | |
| Kuidun määrä | Simplex | |
| Aallonpituus | nm | 1310/1550 |
| Lisäysmenetelmä | db | ≤0,30 |
| Palautushäviö | db | ≥55 |
| Puskurikuituhalkaisija | yksi | 900 |
| Puskurikuituväri | Sininen | |
| Kaapeliväri | Musta | |
| Kaapelimateriaali | Lszh | |
| Dielektrinen | HDPE -eristys | |

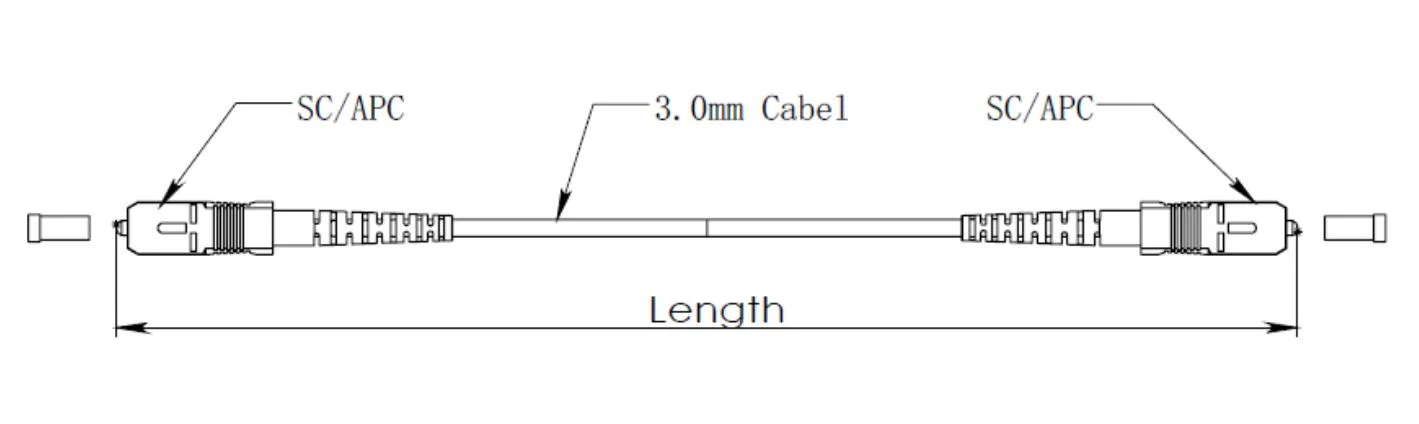

| Kaapelin halkaisija | mm | Φ3,0 ± 0,20 |
| Pituus | m | 10 +0,5/-0 30 +0,5/-0 50 +0,5/-0 75 +1/-0 100 +1/-0 |
| Liitintyyppi | SC/APC (vihreä) | |
| Pinnan puola | APC | |
| Hautausmateriaali | Keraaminen | |
| Yhteyden toistettavuus | > 800 kertaa | |
| Minimaalinen taivutussäde | mm | ≥20 |
| Kuitu-/kaapelin pidätyskokous | N | 50N ± 2N nopeudella 5n/s 120S kesto |
| Käyttölämpötila | ℃ | 0 ℃ ~ +50 ℃ |
| Asennuslämpötila | ℃ | -30 ℃ ~ +60 ℃ |
| Säilytyslämpötila | ℃ | -30 ℃ ~ +60 ℃ |
| Kohteet | Tekniset tiedot | |
| Tiukka puskurikuitu | Kuidun määrä | 1 |
| Kuitutyyppi | G.657a1 | |
| Kuituväri | Sininen | |
| Materiaali | Lszh | |
| Halkaisija | Φ0,9 ± 0,05 mm | |
| Tiukka puskurin väri | Sininen | |
| Vahvuusjäsen | Materiaali | Aramidilanka |
| Ulkovaippa | Materiaali | Lszh |
| Halkaisija | Φ3,0 ± 0,2 mm | |
| Ulkovaippaväri | Musta | |
| Muste | Väri | Valkoinen |
Kaikkien kaapelikuitujen (valmiiden kaapelin kuidun) ominaisuuksien on oltava ainakin ITU-T-suosituksen G.657a1 mukainen ja niiden on oltava seuraavia.
| Esine | Eritelmä |
| Kuitutyyppi | Yksitila |
| Kuitumateriaali | Seostettu piidiokso |
| Vaimennuskerroin @ 1310 nm @ 1383NM @ 1460NM @ 1550 nm @ 1625NM |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kaapelin raja-aallonpituus | ≤ 1260 nm |
| Nolla-dispersion aallonpituus | 1300 ~ 1324 nm |
| Nollakatkaisu | ≤ 0,092 ps/(nm2.KM) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Moodin kentän halkaisija @ 1310 nm | 8,8 ± 0,4um |
| Ydin / verhottu samankeskeisyysvirhe | ≤ 0,5 yksi |
| Verhoushalkaisija | 125,0 ± 0,7 yksi |
| Pyökkäysympyräisyys | ≤5% |
| Ensisijainen pinnoitteen halkaisija | 242 ± 7 yksi |
| Concentricity primaaripinnoitus / päällyste | ≤10 µm |
| Pinnoittaminen ei-ympyrällisyys | ≤0,7% |
| Vaimennus kaapelin taivutusmenetelmällä 1 Käännä 1 säde 10 mm 10 kierrosta 1 säde 15 mm |
1550 nm ≤δ0,75db/km 1625nm ≤δ1,5db/km 1550 nm ≤δ0,25db/km 1625nm ≤δ1,0db/km |
