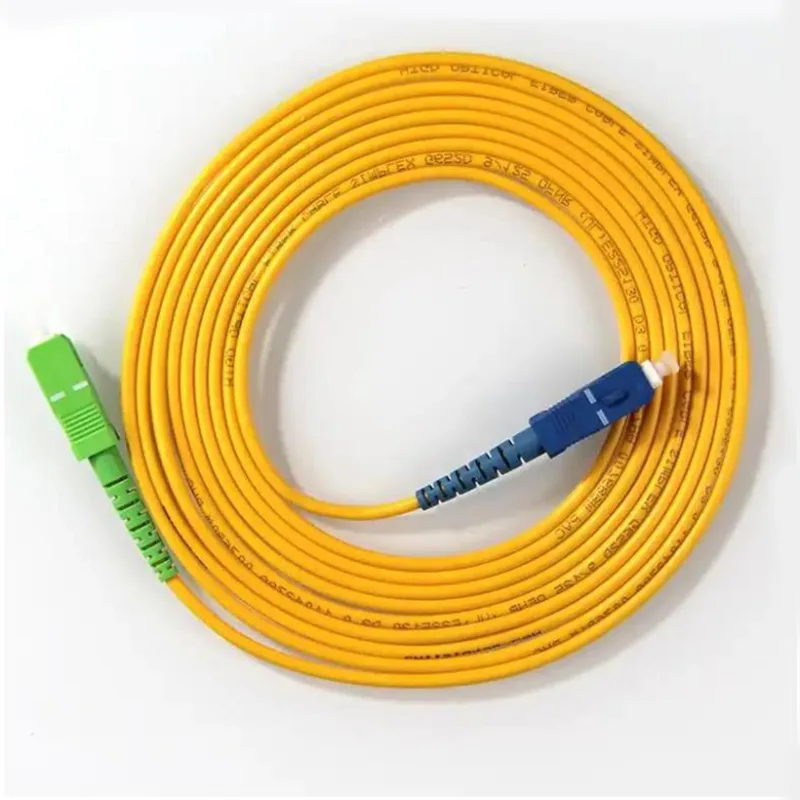

Orientalfiber 3 mm pyöreä kaapeli SC/APC-SC/UPC Patch Cords on rakennettu käyttämällä yksimuotokuitua G657A1, ja ne tukevat sovelluksia, jotka vaativat sekä taivutuskestävyyttä että alhaista signaalin vaimennusta. 3,0 mm:n ulkohalkaisijan ja LSZH-vaipan ansiosta kaapeli sopii sisätiloihin, joissa turvallisuus ja kaapelin hallinta ovat tärkeitä.
Kiinalaisena valmistajana ja toimittajana Orientalfiber varmistaa, että jokainen liitäntäjohto on tehtaalla päätetty ja testattu ennen toimitusta. SC/APC- ja SC/UPC-liittimien yhdistelmä mahdollistaa joustavan käyttöönoton eri verkkoliitännöissä, mikä vähentää yhteensopivuusongelmia asennuksen aikana.
Vakaa liittimen suorituskyky
Ohjattu optinen suorituskyky
Joustava ja kestävä kaapelirakenne
Turvallisuus ja vaatimustenmukaisuus
| Rakennukset | Yksikkö | Kuvaukset |
| Kuitutila | Yksitila: ITU-T G657A1 | |
| Kuitumäärä | Yksinkertainen | |
| Aallonpituus | nm | 1310/1550 |
| Lisäyksen menetys | dB | ≤0,30 |
| Palautustappio | dB | ≥55 (APC) ≥50 (UPC) |
| Thight-Buffer Fiber Halkaisija | um | 900 |
| Thight-Buffer Fiber Color | Valkoinen | |
| Kaapelivaipan väri | Keltainen | |
| Kaapelivaipan materiaali | LSZH | |
| Kaapelin halkaisija | mm | Φ3,0 ±0,20 |
| Pituus | m | 3,0 +0,1/-0 |

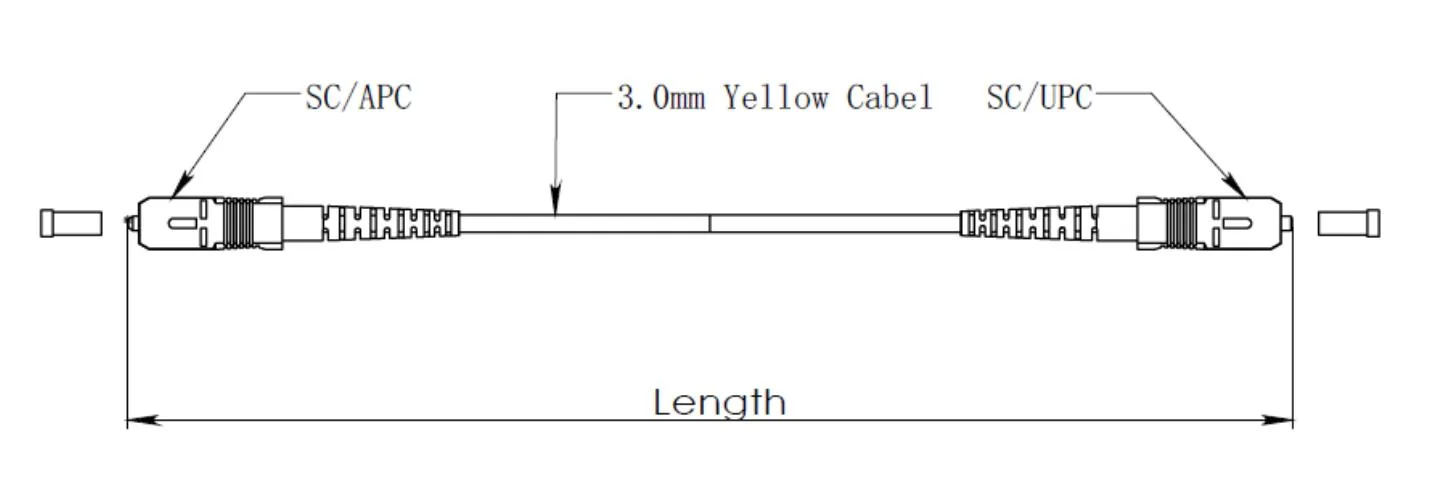

| Liittimen tyyppi | SC/APC (vihreä) SC/UPC (sininen) | |
| Päätypinnan kiillotus | APC ja UPC | |
| Holkkimateriaali | Keraaminen | |
| Yhteyden toistettavuus | > 800 kertaa | |
| Minimaalinen taivutussäde | mm | ≥20 |
| Kuitu/kaapelin kiinnitys kohtaavat | N | 50N±2N nopeudella 5N/s 120s kestolla |
| Käyttölämpötila | ℃ | -25 ℃ ~ +65 ℃ |
| Varastointilämpötila | ℃ | -25 ℃ ~ +65 ℃ |

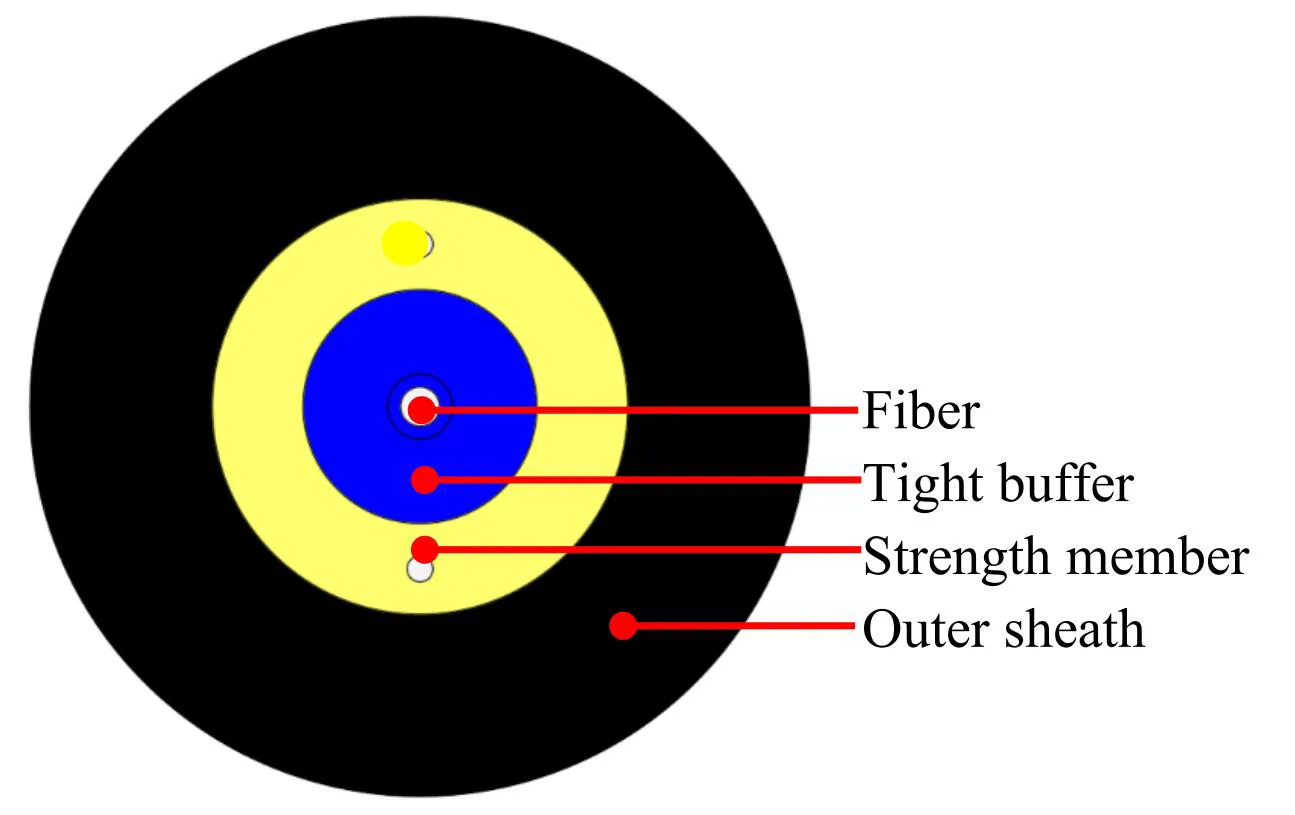

| Tuotteet | Tekniset tiedot | |
| Tiukka puskurikuitu | Kuitumäärä | 1 |
| Kuitutyyppi | G.657A1 | |
| Kuitu väri | Sininen | |
| Materiaali | LSZH | |
| Halkaisija | Φ0,9 ± 0,05 mm | |
| Tiukka puskurin väri | Valkoinen | |
| Vahvuusjäsen | Materiaali | Polyesterilanka |
| Ulkovaippa | Materiaali | LSZH |
| Halkaisija | Φ3,0 ± 0,2 mm | |
| Ulkovaippa Väri | Keltainen | |
| Musteen merkki | Väri | Musta |
Kaapelikuidun kaikkien ominaisuuksien (valmiin kaapelin kuitu) tulee olla vähintään ITU-T:n suosituksen G.657A1 mukaisia ja niiden tulee olla seuraavat.
| Tuote | Erittely |
| Kuitutyyppi | Yksittäinen tila |
| Kuitumateriaali | Seostettu piidioksidi |
| Vaimennuskerroin @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kaapelin katkaisuaallonpituus | ≤ 1260 nm |
| Nolladispersion aallonpituus | 1300 ~ 1324 nm |
| Nolladispersion kaltevuus | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Mode-kentän halkaisija @ 1310 nm | 8,8±0,4um |
| Ytimen / päällysteen samankeskisyysvirhe | ≤ 0,5 um |
| Verhouksen halkaisija | 125,0 ± 0,7 um |
| Verhouksen epäpyöreisyys | ≤5 % |
| Ensisijaisen pinnoitteen halkaisija | 242 ± 7 um |
| Samankeskisyys Primary Coating / Coating | ≤10 µm |
| Pinnoite ei pyöreä | ≤0,7 % |
| Vaimennus kaapelin taivutushäviöllä 1 kierros 1 säde 10 mm 10 kierrosta 1 säde 15 mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
Jokainen Oriental Fiber 3 mm:n pyöreä kaapeli SC/APC-SC/UPC Patch Cords läpäisee 100 % tehdastestauksen, mukaan lukien sisäänviennin häviämisen ja palautuksen häviämisen varmennus. Kiinalaisena tehtaana, jolla on strukturoidut tuotantoprosessit, Orientalfiber keskittyy tasaisen laadun ylläpitämiseen erissä, mikä on tärkeää suurissa hankinnoissa ja suunnitteluprojekteissa.
Jiangsu Xuben Photoelectric Technology Co., Ltd on konserniyhtiö, jolla on neljä tehdasta, jotka kattavat sisätilojen optiset kuitukaapelit, ulkokaapelit, ODN-optiset komponentit ja optiset verkkolaitteet. Kokonaistuotantoalue on 15 000 neliömetriä, ja vuotuinen tuotannon arvo on 20 miljoonaa USD.
Yritys tarjoaa kokonaisia valokuituverkkoratkaisuja teleoperaattoreille, lähetysjärjestelmille ja teollisille viestintäprojekteille. Tuotteita käytetään laajalti sähköjärjestelmissä, rautatieliikenteessä, moottoriteillä ja suurissa infrastruktuuriverkoissa.
ISO9001-laatujärjestelmällä ja ISO45001-työterveys- ja -turvallisuussertifioinnilla yhtiö ylläpitää standardoituja tuotanto- ja laadunvalvontaprosesseja. Orientalfiber 3mm Round Cable SC/APC-SC/UPC Patch Cords toimitetaan sekä kotimaisille että kansainvälisille markkinoille tukemaan erilaisia keskisuuria ja suuria suunnitteluprojekteja.
Mitä eroa on SC/APC- ja SC/UPC-liittimillä?
SC/APC-liittimissä on kulmassa oleva päätypinta (yleensä 8 astetta), mikä vähentää takaheijastusta ja tekee niistä sopivia erittäin tarkkoihin optisiin järjestelmiin. SC/UPC-liittimillä on tasainen kiillotettu pinta ja niitä käytetään yleisesti yleisissä verkkoliitännöissä.
Voiko kaapelin pituutta mukauttaa?
Kyllä, Oriental Fiber 3 mm:n pyöreä kaapeli SC/APC-SC/UPC Patch Cords tukee räätälöityjä pituuksia eri asennusvaatimusten mukaan.
Sopiiko tämä patch-johto sisätiloihin?
Kyllä, LSZH-takkimateriaali tekee siitä sopivan sisäkäyttöön, erityisesti ympäristöissä, joissa vaaditaan paloturvallisuutta ja alhaista savupäästöä.
Kuinka monta kertaa liitintä voidaan käyttää uudelleen?
Liitin tukee yli 800 kytkentäjaksoa normaaleissa käyttöolosuhteissa, mikä säilyttää vakaan optisen suorituskyvyn.
