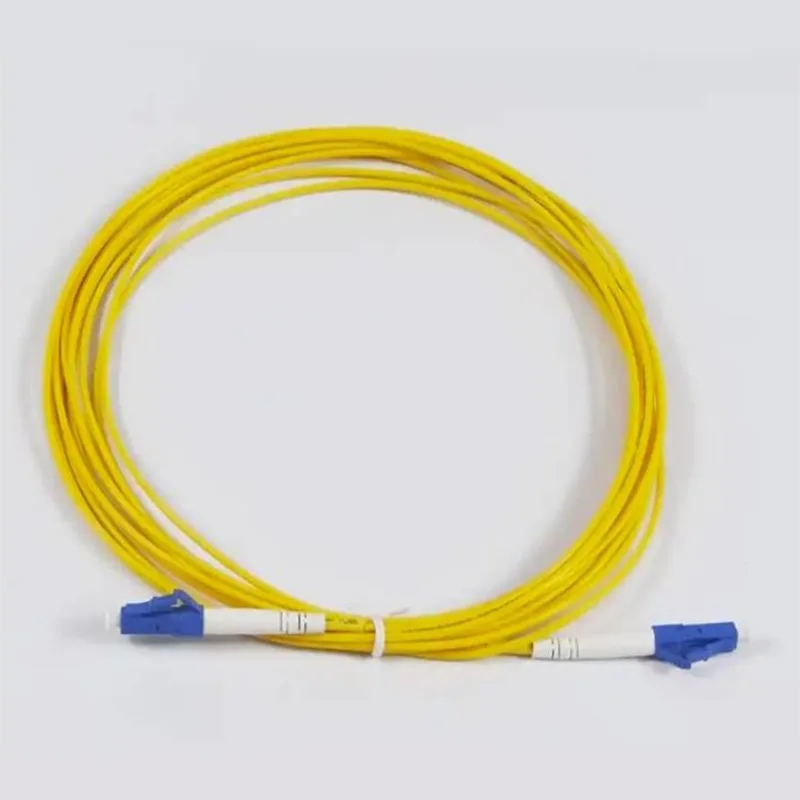

TheOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotovat välttämättömiä komponentteja suuritiheyksisille kuituoptisille paikkausympäristöille. Orientalfiberin, Jiangsu Xuben Photoelectric Technology -konsernin alaisen tuotemerkin, valmistamia nämä patch-johdot hyötyvät 15 000 neliömetrin tuotantopohjasta ja edistyneistä valmistusprosesseista. Valitsemalla lähteenOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdot, verkkoinsinöörit saavat tuotteen, jolla on ISO9001- ja ISO45001-sertifikaatit, mikä takaa luotettavan suorituskyvyn kriittisissä datakeskuksissa ja tietoliikennekeskuksissa maailmanlaajuisesti.
Tekniikka takanaOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotkeskittyy korkeaan tarkkuuteen ja alhaiseen signaalin vaimenemiseen. G657A1-yksimuotokuitua hyödyntävät kaapelit on suunniteltu vastaamaan nykyaikaisen kaapelireitityksen fyysisiin vaatimuksiin.
SovellusOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotulottuu useille sektoreille tarjoten vakaan fyysisen kerroksen, jota tarvitaan suuren kaistanleveyden palveluihin.
Nämä patch-johdot yhdistävät verkon ytimessä nopeat lähetin-vastaanottimet jakelukehyksiin. Keltainen LSZH-vaippa tunnistaa selkeästi yksimuotoiset kuitulinkit, mikä helpottaa huoltoa ja vianmääritystä.
Ensisijaisena valintana Fiber-to-the-Home (FTTH) -käyttöön, 3 mm:n kaapelin kestävyys tekee siitä sopivan optisen verkkopäätteen (ONT) ja jakelurasian välisiin yhteyksiin. Se tukee video-, data- ja puhepalvelujen saumatonta toimittamista loppukäyttäjille.
Standardin IT:n lisäksi Orientalfiber-tuotteet on integroitu sähköverkkoihin ja raideliikenteen viestintäjärjestelmiin. Vankka rakenneOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotvarmistaa, että ne kestävät tärinää ja ympäristön vaihteluita, joita esiintyy teollisuuden etupään liitännöissä.
Mikä are 3 mm:n halkaisijan ensisijaiset edut näille LC/UPC-liitosjohtoille?
3 mm:n halkaisija tarjoaa erinomaisen vetolujuuden ja puristuskestävyyden verrattuna ohuempiin patch-naruihin. Tämä tekeeOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotsopii paremmin runko- ja vaakakaapelointiin, joissa kaapelia saatetaan joutua fyysisempään käsittelyyn.
Tukeeko LC/UPC-liitin nopeaa tiedonsiirtoa?
Kyllä. LC/UPC-liitin on alan standardi yksimuotokuitusovelluksia varten. Paluuhäviö on ≥50 dB ja pieni lisäyshäviö, joten se on täysin yhteensopiva 10G, 40G ja 100G Ethernet-sovellusten kanssa.
Voidaanko näitä kaapeleita käyttää ympäristöissä, joissa on suuria lämpötilanvaihteluita?
TheOriental Fiber 3mm pyöreä kaapeli LC/UPC-LC/UPC Patch johdotNe on mitoitettu toimimaan -25 °C ja +65 °C välillä, mikä tekee niistä luotettavia sekä ilmastoituihin datakeskuksiin että karkaisemattomiin tietoliikennekoteloihin.
Onko nämä patch-johdot tehdastestattu?
Kyllä, jokainen yksikkö on 100-prosenttisesti lopetettu tehtaalla ja sille tehdään tiukat testit sen varmistamiseksi, että se täyttää määritellyt optiset ja mekaaniset standardit ennen kuin ne toimitetaan asiakkaalle.
● Datakeskukset
● Ethernet-sovellukset
● FTTH-sovellukset
● Runko-, vaaka- ja nousuputkisovellukset
● Video-, data- ja puhepalvelut
● Testauslaitteiden sovellukset
● Erittäin tarkka liitin
● UPC&APC-päätylakka
● SC, LC, kaikki yksikuituliitin
● Mukautettu pituus saatavilla
● 100 % tehtaalla lopetettu ja testattu
● ROHS-yhteensopiva

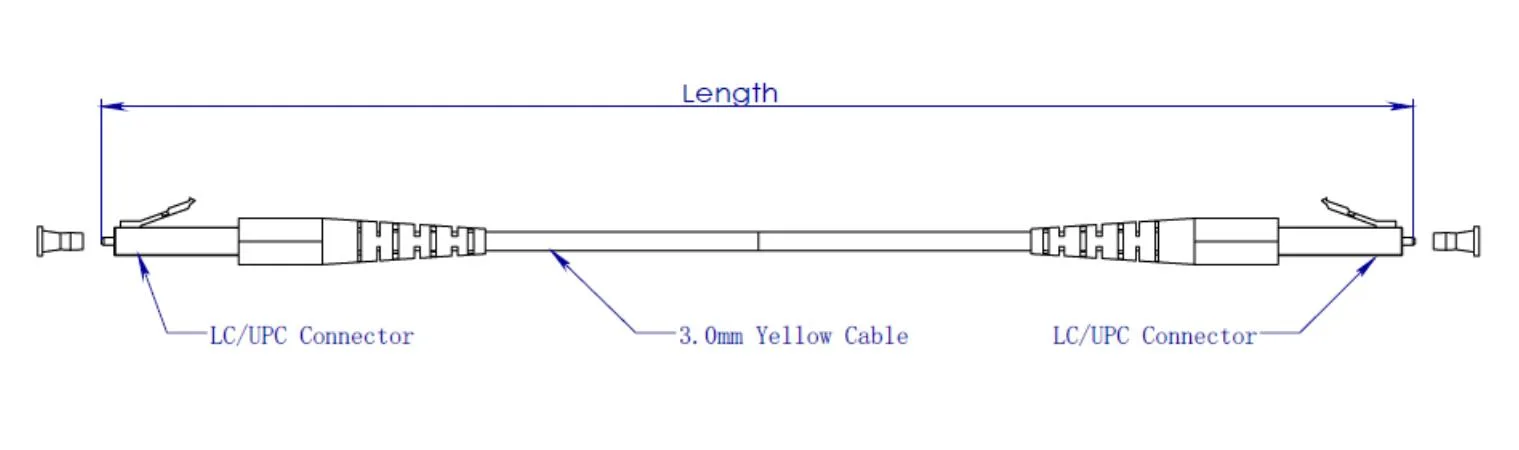

| Rakennukset | Yksikkö | Kuvaukset |
| Kuitutila | Yksitila: ITU-T G657A1 | |
| Kuitumäärä | Yksinkertainen | |
| Aallonpituus | nm | 1310/1550 |
| Lisäyksen menetys | dB | ≤0,30 |
| Palautustappio | dB | ≥50 (UPC) |
| Thight-Buffer Fiber Halkaisija | um | 900 |
| Thight-Buffer Fiber Color | Valkoinen | |
| Kaapelivaipan väri | Keltainen | |
| Kaapelivaipan materiaali | LSZH | |
| Kaapelin halkaisija | mm | Φ3,0 ±0,20 |
| Pituus | m | 3,0 +0,1/-0 |
| Liittimen tyyppi | LC/UPC (sininen) | |
| Päätypinnan kiillotus | UPC | |
| Holkkimateriaali | Keraaminen | |
| Yhteyden toistettavuus | > 800 kertaa | |
| Minimaalinen taivutussäde | mm | ≥20 |
| Kuitu/kaapelin kiinnitys kohtaavat | N | 50N±2N nopeudella 5N/s 120s kestolla |
| Käyttölämpötila | ℃ | -25 ℃ ~ +65 ℃ |
| Varastointilämpötila | ℃ | -25 ℃ ~ +65 ℃ |

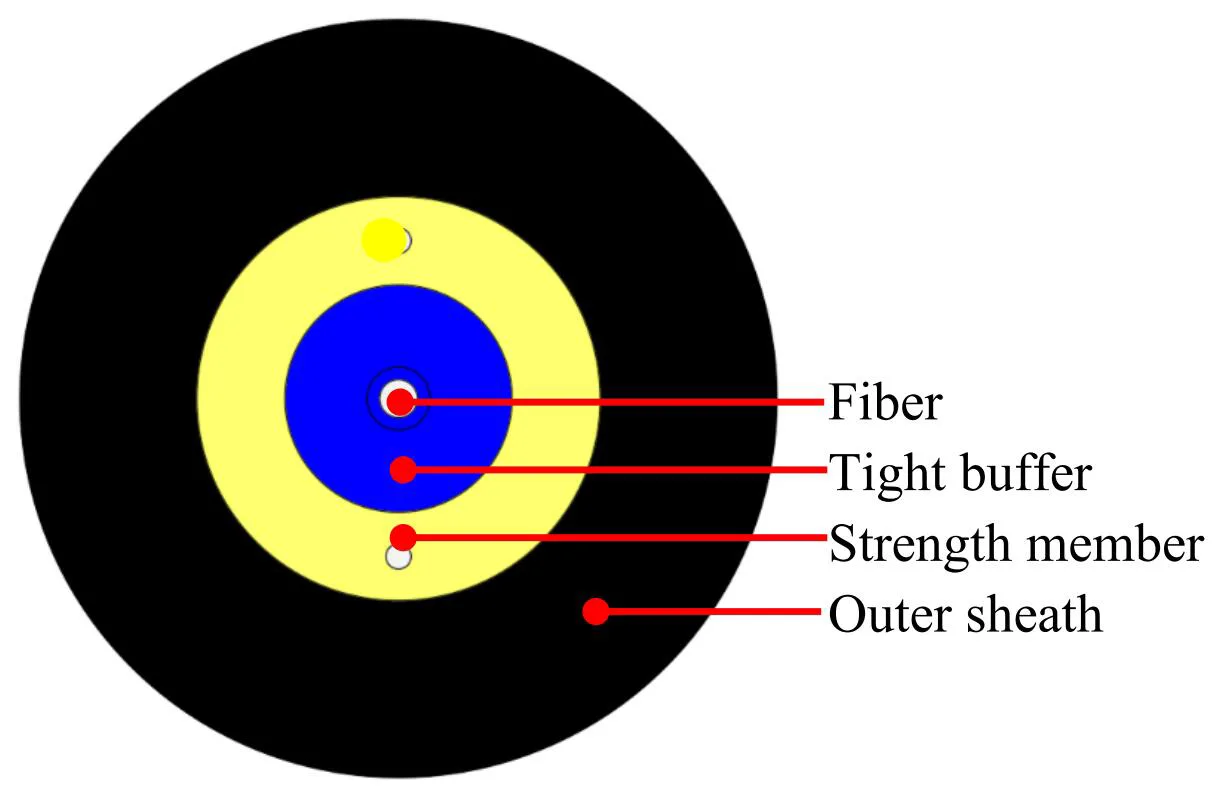

| Tuotteet | Tekniset tiedot | |
| Tiukka puskurikuitu | Kuitumäärä | 1 |
| Kuitutyyppi | G.657A1 | |
| Kuitu väri | Sininen | |
| Materiaali | LSZH | |
| Halkaisija | Φ0,9 ± 0,05 mm | |
| Tiukka puskurin väri | Valkoinen | |
| Vahvuusjäsen | Materiaali | Polyesterilanka |
| Ulkovaippa | Materiaali | LSZH |
| Halkaisija | Φ3,0 ± 0,2 mm | |
| Ulkovaippa Väri | Keltainen | |
| Musteen merkki | Väri | Musta |
Kaapelikuidun kaikkien ominaisuuksien (valmiin kaapelin kuitu) tulee olla vähintään ITU-T:n suosituksen G.657A1 mukaisia ja niiden tulee olla seuraavat.
| Tuote | Erittely |
| Kuitutyyppi | Yksittäinen tila |
| Kuitumateriaali | Seostettu piidioksidi |
| Vaimennuskerroin @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kaapelin katkaisuaallonpituus | ≤ 1260 nm |
| Nolladispersion aallonpituus | 1300 ~ 1324 nm |
| Nolladispersion kaltevuus | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Mode-kentän halkaisija @ 1310 nm | 8,8±0,4um |
| Ytimen / päällysteen samankeskisyysvirhe | ≤ 0,5 um |
| Verhouksen halkaisija | 125,0 ± 0,7 um |
| Verhouksen epäpyöreisyys | ≤5 % |
| Ensisijaisen pinnoitteen halkaisija | 242 ± 7 um |
| Samankeskisyys Primary Coating / Coating | ≤10 µm |
| Pinnoite ei pyöreä | ≤0,7 % |
| Vaimennus kaapelin taivutushäviöllä 1 kierros 1 säde 10 mm 10 kierrosta 1 säde 15 mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
