● FTTX/FTTH Systems
● Ethernet -sovellukset
● CATV -linkit
● Optinen signaalin jakautuminen
● Passiiviset optiset verkot (PON)
● Selkäranka-, vaakasuunta- ja nousu -sovellukset
● Esisarjoittamat pudotusliittimet
● Ulkoalueet; Ankara ympäristö
● Matala lisäyshäviö, suuri tuottohäviö.
● Hyvä toistettavuus ja vaihdettavuus.
● 100% insertio, tuottohäviö, lopetus kasvot ja.
● Häiriöiden tarkastus.
● Erinomainen mekaaninen kestävyys.
● Telcordian GR-326-ytimen noudattaminen.
● Varmistaa korkean suorituskyvyn ja luotettavuuden optisen kaapeloinnin hallinnassa.
● Nopea ja helppo asennus ja uudelleenmääritys.
● Yksinkertainen käsittely, ei tarvita erityistä työkalua.
● IP68 Vedenpitävä.
| Rakenteet | Yksikkö | Kuvaukset |
| Kuidun määrä | Simplex | |
| Aallonpituus | nm | 1310/1550 |
| Lisäysmenetelmä | db | ≤0,30 |
| Palautushäviö | db | ≥ 60 |
| Yhteystyyppi | SC/APC | |
| Lauta | Keraaminen | |
| Yhteyssyklit | 500 | |
| Kaapeliväri | Musta | |
| Kaapelin ulkomuoto | mm | （5,2x2,0）*± 0,2 mm （3,0x2,0）*± 0,2 mm (ilman lähettiläät) |
| Kuitutila | Yksi tila: G657A2 | |
| Kaapelimateriaali | Lszh | |
| Kaapelin paino | Kg/km | 20 ± 3 |
| Tulostussisältö | Muokattavissa oleva | |

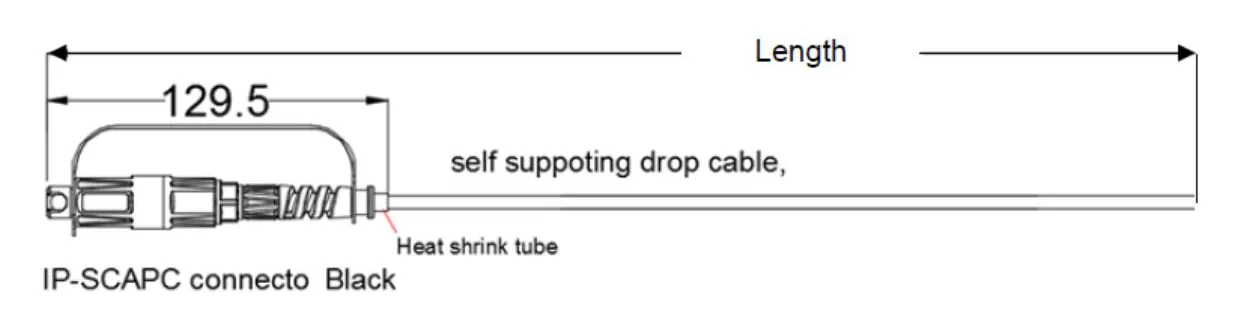

| Pituus | m | 100 tai muokattavissa (Toleranssi: ± 0,5m) |

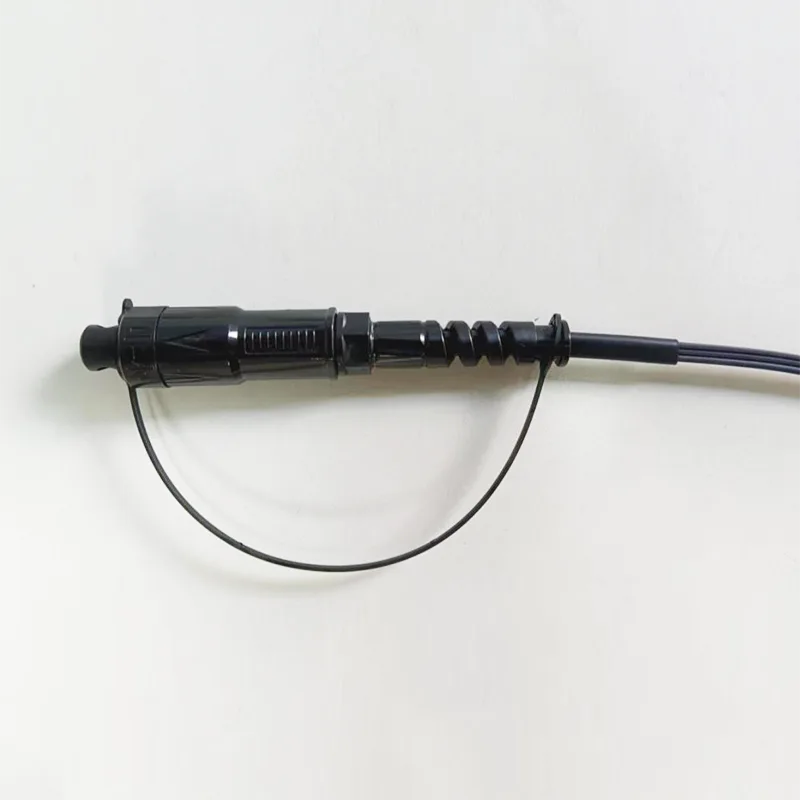

| Liitintyyppi | Syöttö: Accord H Optic SC/APC | |
| Lähtö: Ilman liitintä | ||
| Veto (aksiaali kaapeli ja liitin) |
N | 100 |
| Vedenpitävä luokka | IP68 | |
| Käyttölämpötila | ℃ | -20 ° C ~ +65 ℃ |
| Säilytyslämpötila | ℃ | -20 ° C ~ +65 ℃ |
| Optinen kuitu | Tyyppi | G-657 A2. |
| Ei. Kuidut | 1 | |
| Väri | Sininen | |

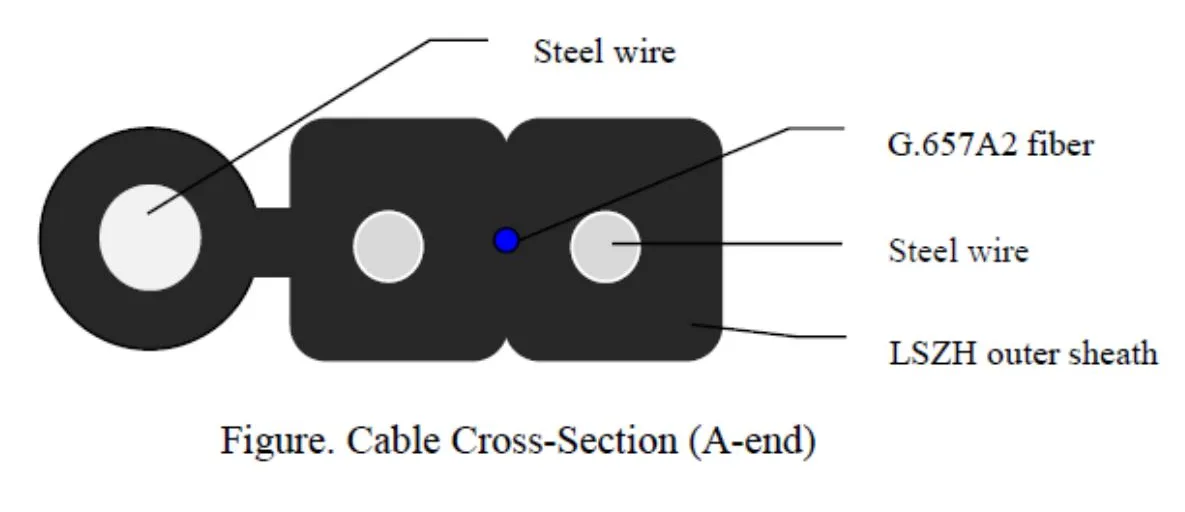

| Ulkovaippa | Ulottuvuus | （5,2x2,0）*± 0,2 mm （3,0x2,0）*± 0,2 mm (ilman lähettiläät) |
| Materiaali | Lszh | |
| Väri | Musta | |
| Teräslujuusjäsen | Materiaali | Teräslanka |
| Halkaisija | 0,45 mm | |
| Teräs itseryhmä jäsen | Materiaali | Teräslanka |
| Halkaisija | 1,2 mm | |
| Paino | 20 ± 3 kg/km | |
| Laatta (n) | Pitkäaikainen: 300N Lyhytaikainen: 600 N |
|
| Murskata | 1000N/10 cm | |
| Min. Säde taivutus | 15xd (staattinen); 30xd (dynaaminen) |
|
| Lämpötila -alue | -20 ° C - +65 ° C | |
Kaikkien kaapelikuitujen (valmiiden kaapelin kuidun) ominaisuuksien on oltava ainakin ITU-T-suosituksen G.657A2 mukaisesti ja niiden on oltava seuraavia.
| Parametri | Eritelmä | |
| Vaimennuskerroin | @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km |
| Vaimennus (kaapelin jälkeen) | @1310Nm | ≤0,40db/km |
| @1550Nm | ≤0,30db/km | |
| Vaimennuksen yhtenäisyys 1310 nm | ≤0,05db | |
| Vaimennuksen yhtenäisyys 1550 nm | ≤0,05db | |
| Kaapelin raja-aallonpituus (λcc) | ≤ 1260 nm | |
| Nolla-dispersion aallonpituus | 1300 ~ 1324 nm | |
| Nollakatkaisu | ≤ 0,092 ps/(nm^2. km) | |
| Dispersion absoluuttinen arvo kohdassa 1288nm ~ 1339nm | ≤3,5ps/(nm · km) | |
| Dispersion absoluuttinen arvo kohdassa 1271nm ~ 1360 nm | ≤5,3ps/(nm · km) | |
| Hajonta nopeudella 1550 nm | ≤18ps/(nm · km) | |
| Hajonta nopeudella 1625 nm | ≤23ps/(nm · km) | |
| Tilan kentän halkaisija (MFD) nopeudella 1310nm | 8,60 ± 0,4 mm | |
| Tilan kentän halkaisija (MFD) nopeudella 1550 nm | 9,4-10,4 mm | |
| Polarisaatiotilan dispersio (PMD) | ≤0,125ps/km1/2 | |
| Polarisaatiotilan dispersio (PMD) | ≤0,200ps/km1/2 | |
| PMD -kerroin | M | 20 kaapelia |
| Q | 0,01% | |
| Pmdq | ≤0,20ps/km1/2 | |
| Geometriset ominaisuudet | ||
| Verhoushalkaisija | 125 ± 0,8 mm | |
| Pyökkäysympyräisyys | ≤1,0% | |
| Ydin-/verhouksen samankeskisyysvirhe | ≤0,8 mm | |
| Kuidun halkaisija pinnoitteella (väritön) | 245 ± 10 μm | |
| Kuidun halkaisija pinnoite (värillinen) | 250 ± 10 μm | |
| Verhous/päällystyskoncentrisuusvirhe | ≤12,0 mm | |
| Jännityskoe | 100kps tai 0,69 gPa | |
| Pinnoitteen poistaminen (n) | 1,0 ～ 9,0 | |
| Mekaaniset ominaisuudet | ||
| Macrobend -tappio 1550 nm | R = 15 mm, 10 kierrosta | ≤0,03dB |
| R = 10 mm, 1Turn | ≤0.10dB | |
| R = 7,5 mm, 1 tauna | ≤0,5db | |
| Macrobend -tappio 1625 nm | R = 15 mm, 10 kierrosta | ≤0.10dB |
| R = 10 mm, 1Turn | ≤0,20 dB | |
| R = 7,5 mm, 1 tauna | ≤1,0 dB | |

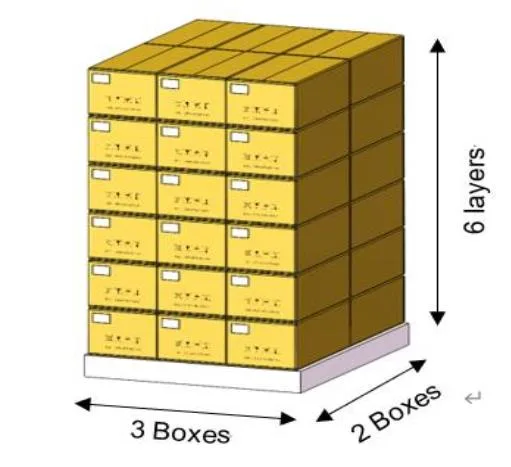

Kartonon koko ： 600*320*265 mm ， läpinäkyvä tiivistysnauha "I" Font Sealing Box.
Puulevyn koko ： 1200 *1000mm.
Pinoamisvaatimukset: Yksi kerros kuutta laatikkoa, pinoamalla kuusi kerrosta.
Yläosan 4 suorakulman suojaus ja käytä sitten "#" -fonttipakkaushihnaa tiukasti.
