● FTTX/FTTH Systems
● Ethernet -sovellukset
● CATV -linkit
● Optinen signaalin jakautuminen
● Passiiviset optiset verkot (PON)
● Selkäranka-, vaakasuunta- ja nousu -sovellukset
● Esisarjoittamat pudotusliittimet
● Ulkoalueet; Ankara ympäristö
● Matala lisäyshäviö, suuri tuottohäviö.
● Hyvä toistettavuus ja vaihdettavuus.
● 100% insertio, tuottohäviö, lopetus kasvot ja.
● Häiriöiden tarkastus.
● Erinomainen mekaaninen kestävyys.
● Telcordian GR-326-ytimen noudattaminen.
● Varmistaa korkean suorituskyvyn ja luotettavuuden optisen kaapeloinnin hallinnassa.
● Nopea ja helppo asennus ja uudelleenmääritys.
● Yksinkertainen käsittely, ei tarvita erityistä työkalua.
● IP68 Vedenpitävä.
| Rakenteet | Yksikkö | Kuvaukset | |
| Kuidun määrä | Dupleksi | ||
| Aallonpituus | nm | 1310/1550 | |
| Lisäysmenetelmä | db | ≤0,30 | |
| Palautushäviö | db | ≥50 (UPC) | |
| Kaapeliväri | Musta | ||
| Kaapelin ulkomuoto | mm | 7,0 ± 0,2 | |
| Kuitutila | Yksi tila: G657 A2 | ||
| Kaapelimateriaali | Lszh | ||
| Kaapelin paino | Kg/km | 38 （Noin） | |
| Tulostussisältö | Muokattavissa oleva | ||
| Pituus | m | 50 、 75 、 100 、 150 、 200、250 、 300 tai muokattavissa (toleranssi: ± 0,5m) |
|
| Liitintyyppi | Tulo: | Accord Mini DLC/UPC -liitin | |
| Lähtö: | Accord Duplex LC/UPC -liitin | ||
| Vedenpitävä luokka | IP68 | ||
| Käyttölämpötila | ℃ | -40 ° C ~ +70 ℃ | |
| Säilytyslämpötila | ℃ | -40 ° C ~ +70 ℃ | |

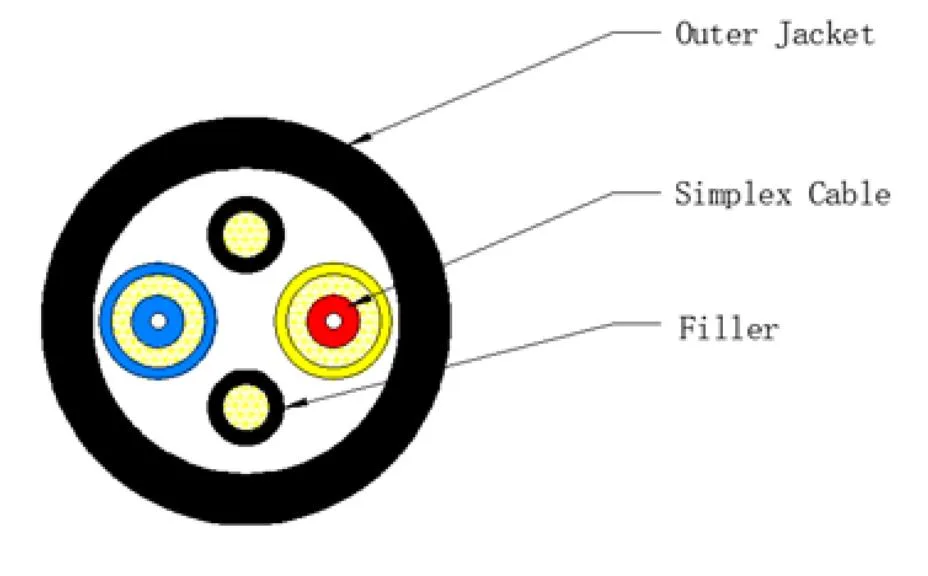

| Esine | Sisällys | Arvo |
| Tiukka puskurikuitu | Määrä | 2 |
| TYYPPI | G.657a2 | |
| Halkaisija (mm) | 0,90 ± 0,05 | |
| Materiaali | Lszh | |
| Väri | VALKOINEN | |
| Simplex -kaapeli | Materiaali | Lszh |
| Halkaisija (mm) | 2,0 ± 0,1 | |
| Väri | Sininen ja keltainen | |
| Sauva | Materiaali | Lszh |
| Halkaisija (mm) | 1,3 ± 0,1 | |
| Väri | Musta | |
| Ulkotakki | Materiaali | Lszh |
| Halkaisija (mm) | 7,0 ± 0,2 | |
| Väri | Musta | |
| Paksuus (mm) | 1,0 ± 0,1 | |
| Kaapelin paino (kg/km) noin. | 38 ± 3 | |
| Venytystesti (n) | Pitkäaikainen: 400 N Lyhytaikaista: 800 N |
|
| Tasaustesti (N/10 cm) | Pitkäaikainen: 1000 N/10 cm Lyhytaikaista: 2200 N/10 cm |
|
| Min. Säde taivutus | 10xod (staattinen); 20xod (dynaaminen) |
|
| Asennuslämpötila | -40 ° C - +70 ° C | |
| Säilytyslämpötila | -40 ° C - +70 ° C | |
Kytketyn optisen kuidun suorituskyky (ITU-T Rec. G.657A2)
| Esine | Eritelmä |
| Kuitutyyppi | Yksitila |
| Kuitumateriaali | Seostettu piidiokso |
| Vaimennuskerroin @ 1310 nm @ 1383NM @ 1460NM @ 1550 nm @ 1625NM |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kaapelin raja-aallonpituus | ≤ 1260 nm |
| Nolla-dispersion aallonpituus | 1300 ~ 1324 nm |
| Nollakatkaisu | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625NM |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Moodin kentän halkaisija @ 1310 nm | 8,5-9,3um |
| Ydin / verhottu samankeskeisyysvirhe | ≤ 0,5 yksi |
| Verhoushalkaisija | 125,0 ± 0,7 yksi |
| Pyökkäysympyräisyys | ≤5% |
| Ensisijainen pinnoitteen halkaisija | 242 ± 7 yksi |
| Concentricity primaaripinnoitus / päällyste | ≤10 µm |
| Pinnoittaminen ei-ympyrällisyys | ≤0,7% |
| Vaimennus kaapelin taivutusmenetelmällä 10 Käännä 1 mandrel 15 mm 1 Käännä 1 mandrel 10 mm 1 Käännä 1 mandrel 7,5 mm |
1550 nm ≤ δ 0,03 dB/km 1550 nm ≤ δ 0,1 dB/km 1550 nm ≤ δ 0,5 dB/km |

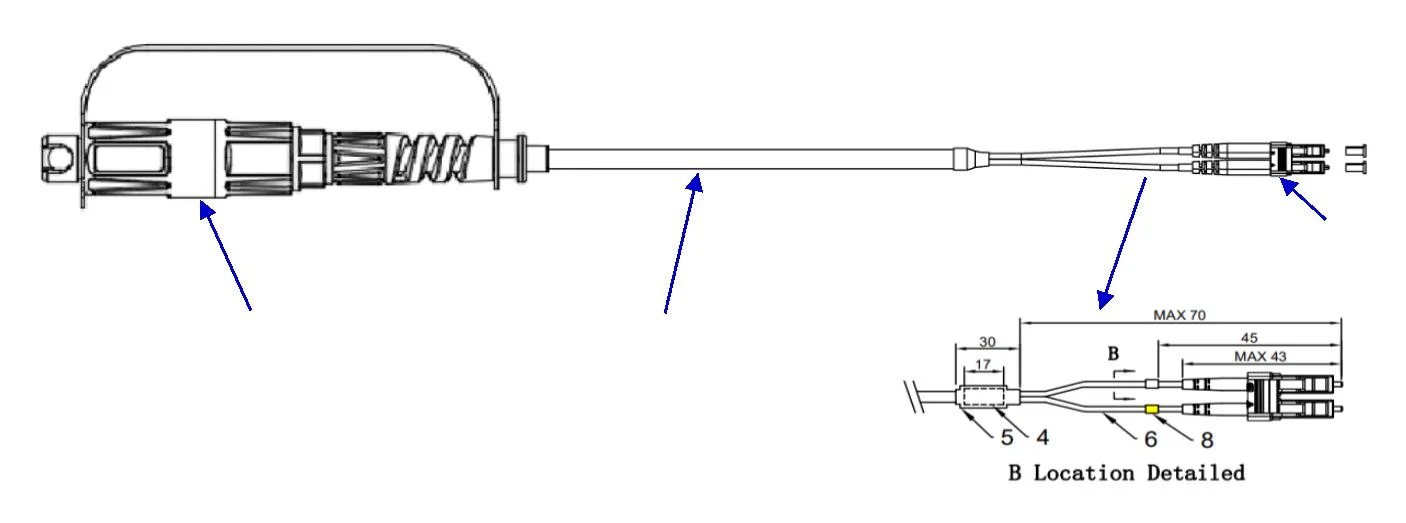

| Ei | Kuvaus | Quty |
| 1 | SM G.657A2 2 Core, jossa on 2,0 mm kuitu. OD7.0mm, musta LSZH | 1 |
| 2 | Mini DLC -liitin musta | 1 |
| 3 | LC3.0 Duplex yhden moodin kuidulle, beige, putki IC -liittimelle, valkoinen | 2 |
| 4 | Kumin lämmön kutistuva putki, musta, OD 8,5 mm L = 17 mm | 1 |
| 5 | Kumin lämmön kutistuva putki, musta, OD 8,5 m L-30 mm | 2 |
| 6 | Joustava suojaus teräsputkella, OD 2,8 mm L = 52 mm | 2 |
| 8 | Lämmön kutistuva putki, valkoinen /keltainen OD3.0mm L = 5mm | 2 |
