Kuva 8 Valokuitukaapeli

Ydinkatsaus

Orientalfiber Kuva 8 Fiber Optic Cable on itsekantava yläpuolinen optinen viestintätuote, jonka on itsenäisesti kehittänyt ja valmistanut Jiangsu Xuben Photoelectric Technology Co., Ltd. Tämä tuote on suunniteltu täyttämään pitkän matkan, korkean vakauden yläpuoliset vaatimukset viestintä-, sähkö-, rautatiekuljetus- ja muilla teollisuudenaloilla yhdistämällä erinomaiset mekaaniset ominaisuudet, vedenpitävyys ja kustannustehokkuus sekä edulliset rakennusominaisuudet. ja tekniset sovellukset.

Tuotteen perusrakenne

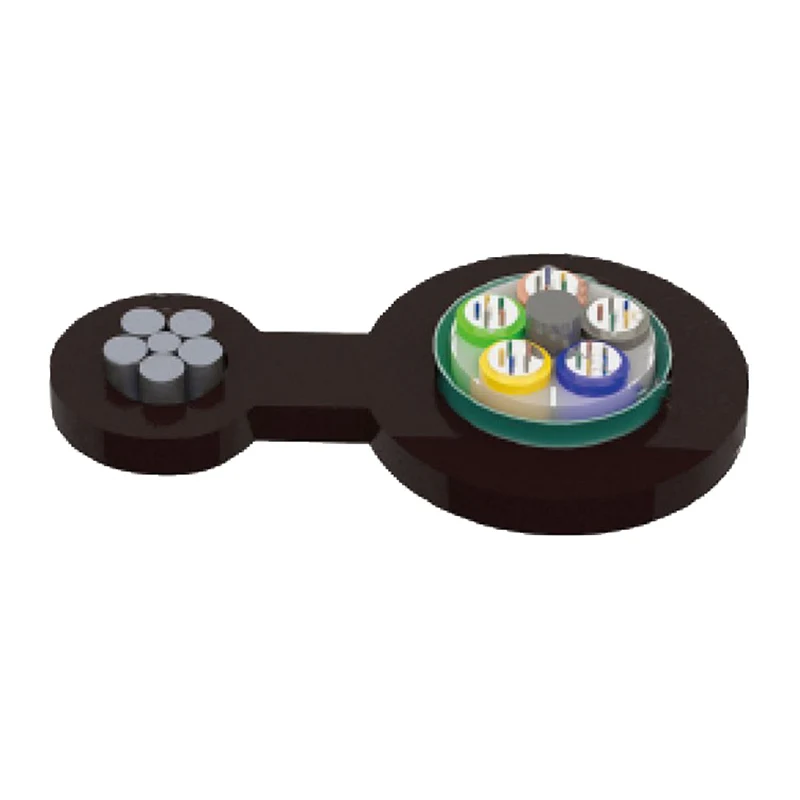

Orientalfiber Figure 8 Fiber Optic Cable käyttää standardoitua ja käytännöllistä rakennetta: 250 μm optinen kuitu asetetaan irtonaiseen putkeen, joka on valmistettu korkeamoduulista materiaalia, ja löysä putki on täysin täytetty erityisellä vedenpitävällä yhdisteellä. Kaapelin ytimeen on asetettu metallinen keskilujuuselin, jonka ympärille on kierretty löysä putki ja täyttököysi muodostamaan kompaktin pyöreän kaapelisydämen. Kaapelin sydän on pitkittäissuunnassa peitetty kerroksella muovipäällystettyä alumiiniteippiä (APL), ja se on kiinteästi yhdistetty teräslangan säikeiden kanssa muodostamaan 8-muotoinen polyeteenivaippa, mikä on kuvion 8 kuituoptisen kaapelin ydinrakenteen etu.

Tärkeimmät tuoteedut hankintaasiakkaille

Suuri vetolujuus ja rakennusmukavuus

Kuvan 8 kuituoptiseen kaapeliin konfiguroitu kierretty teräslanka tarjoaa erittäin korkean vetolujuuden ja tukee suoraa itsekantavaa asettamista yläpuolelle. Tämä suunnittelu eliminoi ylimääräisten kantavien lisäkomponenttien tarpeen konepajarakennuksessa, mikä vähentää tehokkaasti paikan päällä tapahtuvaa asennustyötä ja materiaalikustannuksia ja lyhentää kokonaisrakennusaikaa suurissa hankintaprojekteissa.

Vakaa mekaaninen ja lämpötilan mukautuvuus

Kuvan 8 kuituoptisella kaapelilla on erinomainen mekaaninen suorituskyky ja laaja lämpötilansietokyky, joka mukautuu monimutkaisiin ulkoasennusympäristöihin, kuten korkeaan lämpötilaan, matalaan lämpötilaan ja tuuleen. Se ylläpitää vakaata lähetyssuorituskykyä pitkäaikaisessa ulkokäytössä, mikä vähentää tietoliikennelinjojen vikatiheyttä ja myöhempiä ylläpitokustannuksia, mikä on kriittistä pitkän aikavälin projektitoiminnalle.

Ylivoimainen vedenpitävä ja kosteudenkestävyys

Kuvan 8 kuituoptiseen kaapeliin on sovellettu useita vedenpitäviä tekniikoita pitkän aikavälin luotettavuuden varmistamiseksi: keskilujuuselementti käyttää teräslankamateriaalia, irtonainen putki on täytetty erityisellä vedenpitävällä yhdisteellä, kaapelin ydin on 100-prosenttisesti täytetty ja APL-kosteussulku on lisätty. Monikerroksinen vedenpitävä rakenne estää tehokkaasti veden ja kosteuden tunkeutumisen, suojaa sisäistä optista kuitua ja pidentää kaapelin käyttöikää.

Erittäin lujat suojamateriaalit

Kuva 8:n kuituoptisen kaapelin löysässä putkessa on käytetty hydrolyysinkestäviä, erittäin lujia materiaaleja, jotka kestävät kemiallista korroosiota ja fyysisiä vaurioita monimutkaisissa ympäristöissä. Erillinen putken täyttöseos tarjoaa kohdistetun suojan optiselle kuidulle, välttäen signaalin vaimenemisen ja ulkoisen puristuksen ja tärinän aiheuttamat vauriot, mikä varmistaa vakaan tiedonsiirron.

Vaatimustenmukaisuusstandardit

Orientalfiber Kuva 8 Valokuitukaapeli (GYTC8A-tyyppi) on täysin kansainvälisten ja kotimaisten teollisuusstandardien YD/T 1155 ja IEC 60794-1 mukainen. Kaikki tuotteet käyvät läpi tiukan laatutarkastuksen ennen tehtaalta lähtöä, täyttävät maailmanlaajuisten viestintätekniikan hankintojen standardivaatimukset ja mukautuvat eri maiden ja alueiden tarjous- ja hakemusstandardeihin.

Rakenteelliset komponentit

Orientalfiber Figure 8 -kuituoptisen kaapelin täydellinen rakenne koostuu 9 ydinkomponentista, joista jokaisella on selkeä toiminnallinen sijainti tuotteen yleisen suorituskyvyn varmistamiseksi:

1. Kierretyt johdot
2. PE-suojus
3. Kuitu
4. Putken täyttöyhdiste
5. Löysä putki
6. Kaapelin täyttöyhdiste
7. Keskivoiman jäsen
8. APL
9. PE-suojus

Kuvan 8 sovellusskenaariot kuituoptinen kaapeli

Orientalfiber Kuva 8 Valokuitukaapelia käytetään laajasti kotimaisissa ja ulkomaisissa teleoperaattoreissa, radio- ja televisioviestintä- ja tiedonsiirtojärjestelmissä. Se soveltuu myös lähiverkon tiedonsiirtoon sekä teollisuuden etupään yhteyksiin sähkövoimalla, rautatieliikenteellä, moottoriteillä ja muilla infrastruktuurialoilla. Tuotteen itsekantava muotoilu tekee siitä suositellun optisen kaapelin ulkokäyttöön kauko- ja maaseutualueilla.

Tekniset parametrit

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Huomautus:

a. Suffiksi Xn tarkoittaa kuitutyyppiä

b. Kuidun ja putken väriasetelmat on ilmoitettu värintunnistustaulukossa

c. Kaapelia ei saa säilyttää ulkoympäristössä yli 6 kuukautta, jotta kaapelikela pysyy hyvässä kunnossa

Sovellus: Itsekantava antenni

FAQ

Kysymys 1: Mikä on Oriental Fiber -kuidun kuva 8 -kuitukaapelin keskeinen etu massahankinnoissa?A1: Kuvan 8 valokuitukaapelissa on itsekantava rakenne, mikä vähentää rakennuskustannuksia; se ottaa käyttöön monikerroksisen vedenpitävän rakenteen, jolla on korkea vakaus; tuote täyttää kaksi standardia, ja valmistajalla on täydellinen tuotantojärjestelmä, joka varmistaa vakaan toimituksen ja tasaisen laadun suurissa hankinnoissa.

Kysymys 2: Sopiiko kuvan 8 valokaapeli pitkäaikaiseen ulkokäyttöön? A2: Kyllä. Tuotteella on erinomainen mekaaninen ja lämpötilan kestävyys, vedenpitävä ja kosteudenkestävä rakenne, ja se voi toimia vakaasti pitkäaikaisissa ulkona yläpuolella olevissa ympäristöissä.

Kysymys 3: Tukeeko Kuvan 8 valokuitukaapeli räätälöityjä hankintoja suunnitteluprojekteihin? A3: Kyllä. Ammattimaisena optisten kaapelien valmistajana Orientalfiber voi tarjota kohdennettuja rakenne- ja parametrien räätälöintipalveluita Kuva 8 -kuitukaapelille suunnitteluhankkeiden todellisten tarpeiden mukaan.
