Sisäkäyttöinen nauhakuitukaapeli

Orientalfiber toimittaa korkealaatuista Indoor Ribbon Fiber Optic Cable -kaapelia täydellisenä valokuituverkkoratkaisuna. Tämä kaapeli käyttää kuituoptista nauhaa siirtovälineenä, jossa on korkea integraatio, vakaa signaalinsiirto ja helppo asennus. Sitä käytetään laajasti sisäjakelussa, laitteiden yhteenliittämisessä ja viestintäjärjestelmissä.

Lähetä kysely

Tuotteen Kuvaus

Indoor Ribbon Fiber Optic Cable käyttää valokuitunauhaa optisena siirtovälineenä. Kuituoptinen nauha työnnetään irralliseen putkeen, joka on valmistettu korkeamoduulista materiaalista ja päällystetään sitten aramidivahvistekerroksella. Uloin kerros on ekstrudoitu polyvinyylikloridi (PVC) -vaipalla. Tämä rakennesuunnittelu varmistaa luotettavan suorituskyvyn ja kätevän käytön sisäympäristöissä.

Tärkeimmät ominaisuudet

Korkea integroitu kuitunauhasuunnitteluKuitunauharakenne mahdollistaa korkean kuitutiheyden kompaktissa muodossa, mikä yksinkertaistaa hallintaa ja asennusta. Se tukee tehokasta yhteyttä MT/MTP-liittimillä, jotka sopivat suuritiheyksisiin johdotusskenaarioihin.

Erinomainen vetolujuus Aramidivahvisteella varustettu kaapeli tarjoaa vahvan vetolujuuden kestämään ulkoisia voimia rakentamisen ja käytön aikana, mikä varmistaa signaalin vakauden.
Kestävä ulkomateriaali Ulkovaippa on korroosionkestävä, vedenpitävä, UV-kestävä, paloa hidastava ja ympäristöystävällinen. Se täyttää sisätilojen turvallisuusvaatimukset ja mukautuu erilaisiin työympäristöihin.
Helppo asennus ja huolto Kaapeli on joustava, ja se taivuttaa hyvin, ja se on helppo reitittää ahtaissa tiloissa, kuten kaapelihyllyissä ja putkissa. Se ei vaadi voitelurasvaa, mikä helpottaa nopeaa rakentamista ja liittämistä.

Tekniset tiedot

Parametri	Erittely
Kuitutyyppi	Yksitila (G.652D/G.657A1) / monitila (50/125μm, 62,5/125μm)
Ydinmäärä	4, 6, 8, 12, 24 ydintä (muokattavissa)
Kaapelin rakenne	Nauhakuitu löysässä putkessa + aramidivahvistus + PVC-tuppi
Ulkohalkaisija	Muokattava (yleensä 3,0–6,0 mm)
Vaimennus	≤0,36 dB/km aallonpituudella 1310 nm; ≤0,22 dB/km 1550 nm:ssä (yksitila)
Vetolujuus	Lyhytaikainen: ≥1500N; Pitkäaikainen: ≥600N
Taivutussäde	Staattinen: ≥10× kaapelin halkaisija; Dynaaminen: ≥20× kaapelin halkaisija
Käyttölämpötila	-20°C - +60°C
Vaipan materiaali	PVC (vähän savuton halogeeniton valinnainen)
Vaatimustenmukaisuus	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Sovellukset

Kaapelijakelu sisätiloissa Käytetään datakeskuksissa, toimistorakennuksissa, ostoskeskuksissa ja asuinyhteisöissä vaaka- ja pystyjohdotukseen, mikä varmistaa tehokkaan signaalinsiirron verkossa.
Välineiden ja viestintälaitteiden välinen yhteys Toimii välijohtoina tai jumpperikaapeleina palvelimien, kytkimien, reitittimien ja muiden viestintälaitteiden yhdistämiseen, mikä tarjoaa vakaan ja nopean tiedonsiirron.
Teolliset ja erikoisskenaariot Sovelletaan sähköjärjestelmissä, rautatieliikenteessä ja moottoritien suunnittelussa etupään liitäntätarpeisiin mukautuen ankariin teollisuusympäristöihin luotettavalla suorituskyvyllä.

Edut

Korkea luotettavuus Optimoitu rakenne ja laadukkaat materiaalit takaavat vakaan signaalinsiirron ja pitkän käyttöiän täyttäen eri projektien tiukat vaatimukset.
Kustannustehokas Korkea integrointi vähentää kaapelien määrää ja asennusaikaa, mikä pienentää projektin kokonaiskustannuksia. Mukautettavat tekniset tiedot mahdollistavat räätälöidyt ratkaisut erilaisiin sovelluksiin.
Kattava laadunvalvonta Jiangsu Xuben Photoelectric Technology Co., Ltd. noudattaa tiukasti ISO9001-laatustandardeja. Jokainen Indoor Ribbon -kuituoptinen kaapeli läpikäy tiukan testauksen tasaisen suorituskyvyn ja luotettavuuden varmistamiseksi.

Ominaisuudet

Korkea integroitu kuitunauhasuunnittelu

Aramidivahvistuselementti antaa kaapelille erinomaisen vetolujuuden

Ulkomateriaali on korroosionkestävää, vedenpitävää, UV-kestävää, paloa hidastavaa ja ympäristöystävällistä.

Sovellukset

Kaapelijakelu sisätiloissa

Kytkentä välineiden, viestintälaitteiden välillä

Standardit

Noudata standardeja YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 jne.

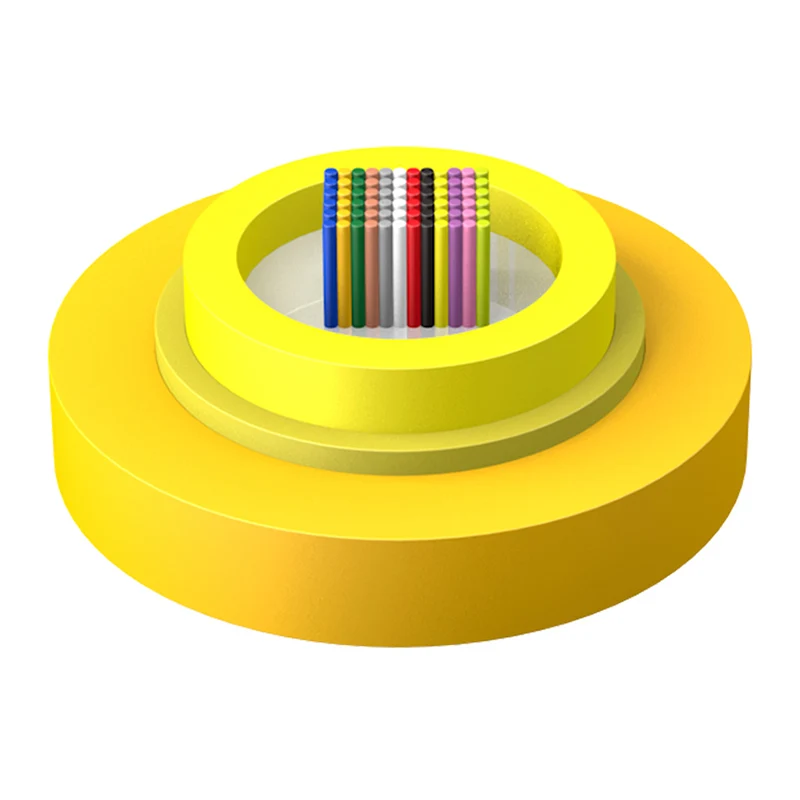

Rakennepiirustus

1. Kuitunauha

2. Irrallinen putki

3. Aramidlanka

4. Ulkotakki

Indoor Ribbon Fiber Optic Cable

Tekniset parametrit

Kaapeli malli	Kuitumäärä	Kaapelin paino (viite) (kg/km)	Vetolujuus Pitkä/Lyhytaikainen	Puristusvastus Pitkä/Lyhytaikainen (N/100mm)	Taivutussäde Dynaaminen/staattinen (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optiset ominaisuudet

Kuitutyyppi	Vaimennus				OFL	Tehokas tilan kaistanleveys	10 Gbit/s Ethernet-linkin pituus	Pienin taivutussäde
Kunto	1310/1550nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Kunto	Tyypillinen arvo	Suurin arvo	Tyypillinen arvo	Suurin arvo	850/1300nm	850 nm	850 nm	/
Yksikkö	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥ 200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥ 2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥ 4700	≤550	30
