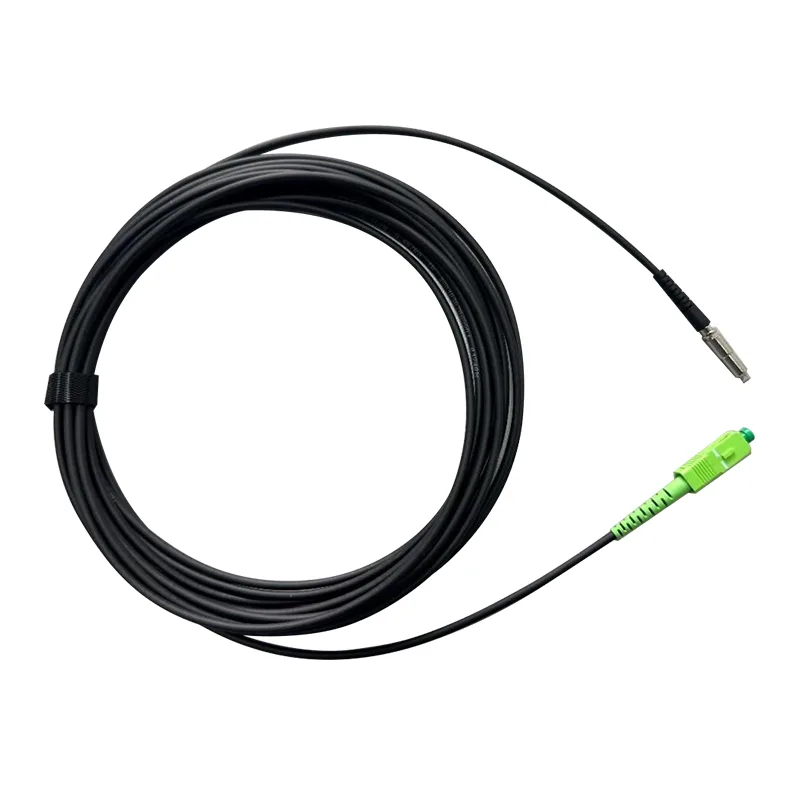

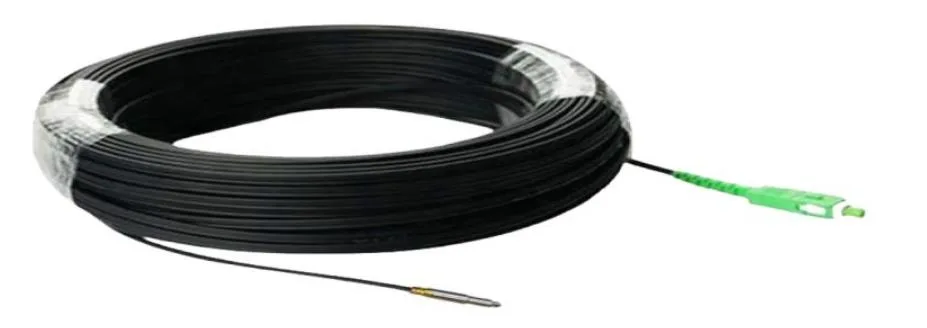

Mini SC/APC Patch Cord on optinen kuituliitäntäkaapeli, jossa on kompakti SC/APC-liitin. Se on suunniteltu tarjoamaan pieni välityshäviö ja suuri paluuhäviö, mikä varmistaa signaalin eheyden useissa optisissa verkoissa. Tuotteemme on valmistettu tiukan laadunvalvonnan alaisena vastaamaan nykyaikaisten FTTX/FTTH-järjestelmien ja passiivisten optisten verkkojen (PON) vaatimuksia.
FTTX / FTTH-järjestelmät
Ethernet-verkot
CATV linkit
Optisen signaalin jakelu
Passiiviset optiset verkot (PON)
Pieni lisäyshäviö, suuri paluuhäviö
Korkea toistettavuus ja vaihdettavuus
100 % testattu sisäänviennin, paluuhäviön, päätypinnan ja häiriöiden suhteen
Vahva mekaaninen kestävyys
Täyttää Telcordia GR-326-Core -standardit
Nopea ja helppo asennus seinän läpi kulkevalle johdotukselle
Säilyttää vakaan suorituskyvyn tiheissä kaapelointiympäristöissä
| Rakennukset | Yksikkö | Kuvaukset | ||||
| Kuitumäärä | Yksinkertainen | |||||
| Aallonpituus | nm | 1310/1550 | ||||
| Lisäyksen menetys | dB | ≤0,30 | ||||
| Palautustappio | dB | ≥60 (APC) | ||||
| Kaapelivaipan väri | Musta ， tai muokattava | |||||
| Kaapelin ulkohalkaisija | mm | φ3,0±0,1 | ||||
| Kuitutila | Yksitila: G657 B3 | |||||
| Kaapelivaipan materiaali | TPU, UVesisn. | |||||
| Kaapelin paino | kg/km | 8,5 (noin) | ||||
| Tulostussisältö | Muokattava | |||||
| Pituus | m | 80 tai muokattavissa (Toleranssi: ±0,5 m) |
||||
| Liittimen tyyppi | Syöte: | Mini SC/APC -liitin | ||||
| Lähtö: | SC/APC-liitin | |||||
| Käyttölämpötila | ℃ | -20°C ~ +60℃ | ||||
| Varastointilämpötila | ℃ | -40 ℃ ~ +85 ℃ | ||||
| Tuotteet | Kuvaukset | |
| Optinen kuitu | Kuitutyyppi | ITU-T G.657B3 yksitila |
| Ytimen halkaisija (μm) | 8-11 μm | |
| Verhouksen halkaisija (μm) |
125,0±0,7 μm | |
| Pinnoitteen halkaisija (μm) | 245±10μm (ennen väritystä) 250±15μm (värillinen) |
|
| Tilakentän halkaisija | 8,6-8,8±0,4 μm @ 1310 nm 9,6-9,8±0,5 μm @ 1550 nm |
|
| Toiminta-aallonpituudet | 1260-1625nm | |
| Väri | Sininen | |
| Kaapelin vaimennus | ≤0,35 dB/km λ= 1310 nm ≤0,25 dB/km λ = 1550 nm ≤0,26 dB/km λ = 1625 nm |
|
| Kuitumäärä | 1 | |
| Lasin valmistaja | ||
| Tiukka puskurikuitu | Halkaisija | 0,90±0,05 mm |
| Väri | Sininen | |
| Materiaali | LSZH | |
| Ulkotakki | Halkaisija | 3,0±0,1 mm |
| Paksuus | 0,8±0,1 mm | |
| Väri | Musta | |
| Materiaali | TPU, UV-kestävä. | |
| Vahvuusjäsen | Materiaali | Aramidi lanka |
| Span | 1 | 80m |
| Asennus painuu | / | 1 % |
| Tuulen maksiminopeus | / | 50 km/h |
| Paino | / | 8,4 kg/km |
| Toiminnan vetojännitys | 1 | 200N |
| Max vetojännitys | / | 1000N |
| Kaapelisovellus | / | ulkona, Antenni-, kanava-asennus Omavarainen |
Tarkkuuskiillotus

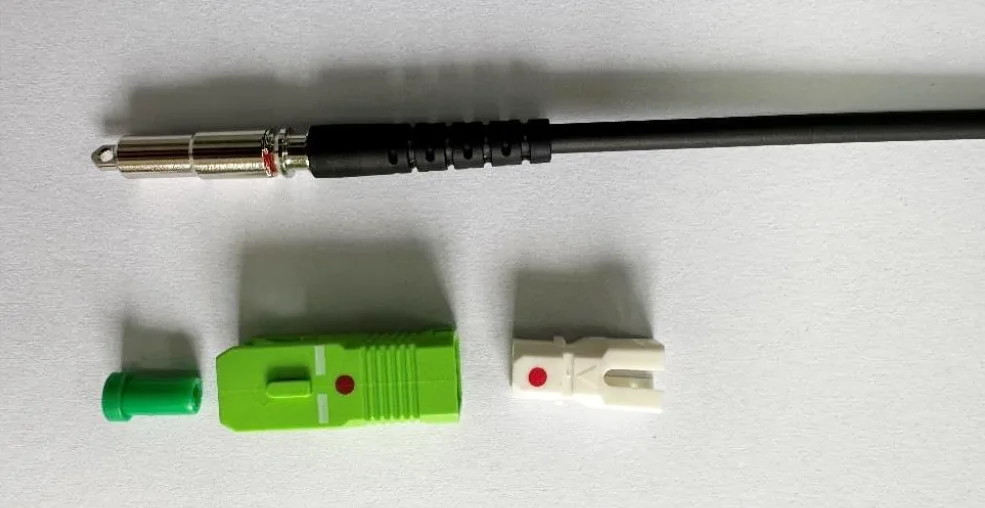

Mini SC/APC -liittimemme käyvät läpi tarkan kulmakiillotuksen minimaalisen takaheijastuksen ja erinomaisen optisen suorituskyvyn takaamiseksi.
Kestävyys ja luotettavuus
Kaapelivaippa on suunniteltu kestämään taipumista, vetojännitystä ja ympäristön kulumista, mikä takaa pitkän käyttöiän vaativissa asennuksissa.
Helppo integrointi
Paikkajohto tukee nopeaa käyttöönottoa ja uudelleenkonfigurointia, mikä on ihanteellinen palveluntarjoajille, verkkointegraattoreille ja yritysasennuksille.
Laadunvarmistus
Jokainen Orientalfiber Mini SC/APC Patch Cord on testattu 100-prosenttisesti kiinnityshäviön, palautushäviön ja päätypinnan tarkastuksen varalta ennen tehtaalta lähtöä, mikä takaa tasaisen suorituskyvyn.
Tunnista verkkoportit ja tarvittava kaapelin pituus.
Liitä SC/APC-liittimet tiukasti määritettyihin laitteisiin.
Vältä liiallista taivuttamista tai vääntämistä optimaalisen signaalin laadun ylläpitämiseksi.
Käytä asianmukaista kaapelinhallintaa useiden johtojen järjestämiseen tiheässä ympäristössä.
K: Voiko Mini SC/APC Patch Cord -johtoa käyttää ulkona?
V: Kyllä, käyttämällä LSZH-takkia tai ulkokäyttöön tarkoitettua takkia, se kestää tavallisia ulkoolosuhteita.
K: Mitä kuitutyyppejä tuetaan?
V: Patch-johto tukee sekä G.657- että G.652-yksimuotokuituja, joita käytetään yleisesti FTTX- ja PON-verkoissa.
K: Voimmeko mukauttaa kaapelin pituutta?
V: Kyllä, saatavilla on pituuksia 0,5 metristä 20 metriin. Ota yhteyttä erityisvaatimuksia varten.
