Ennakkoyhteytetty kuituoptinen kaapelin jakelulaatikko GFS-016-007C

1. yleinen

1.1 Kuvaus

Esiyhteytetty optinen jakelulaatikko edistyneimmänä FTTX-verkon jakelulaitteina, tarjoavat nopean ja luotettavan yhteyden, hyvän suojauksen ja hallinnan FTTX: lle verkko.

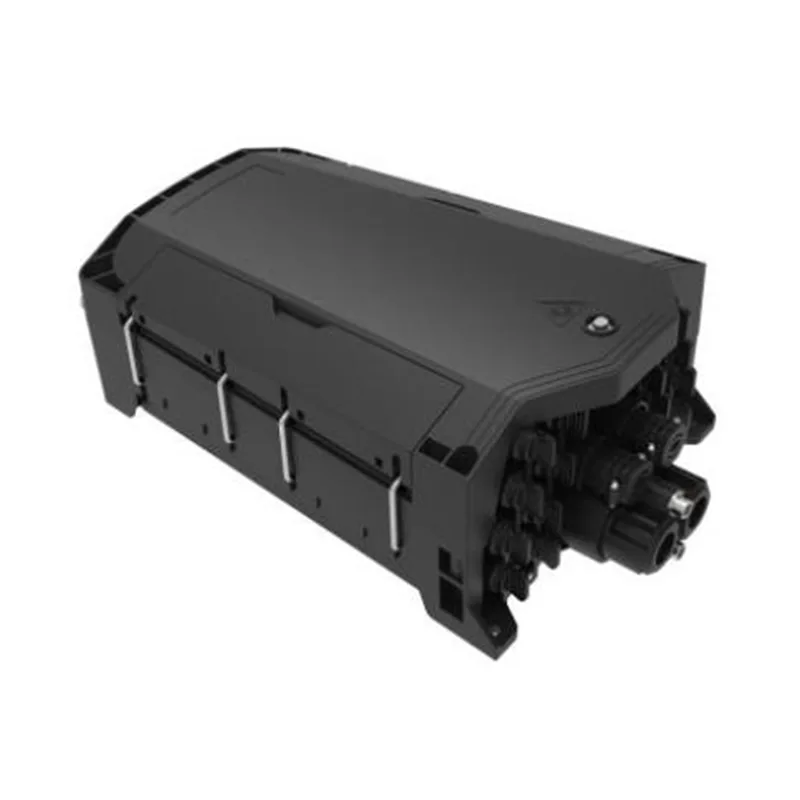

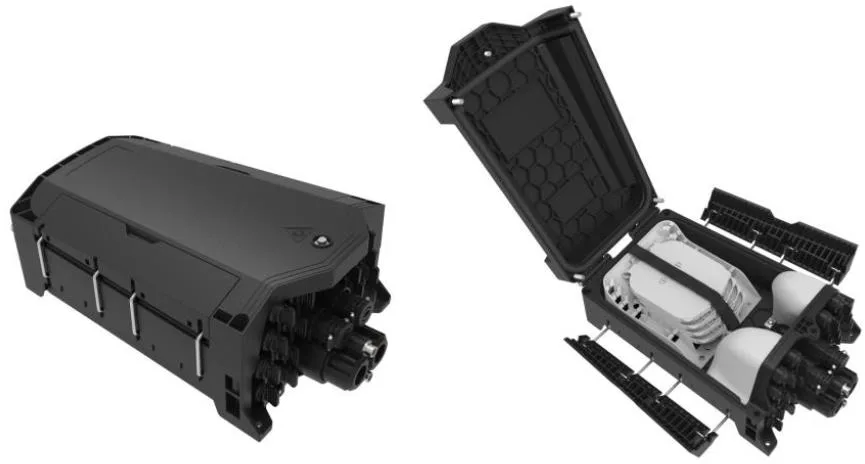

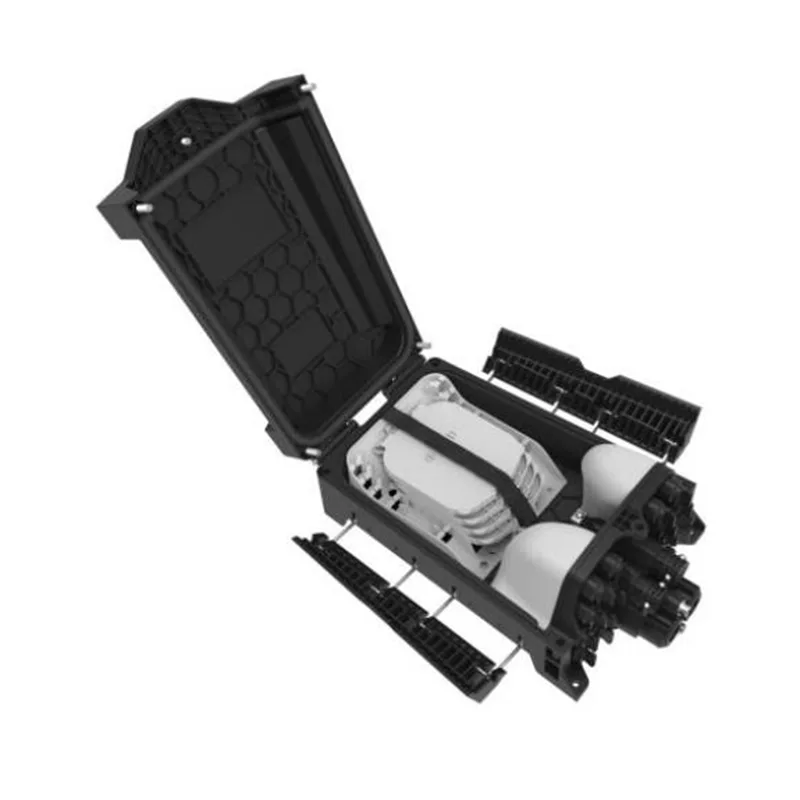

GFS-016-007C: n ulkonäkö

1.2 Standardit noudattavat

Tarjottu tuotanto on suunniteltu, valmistettu ja testattu standardien mukaisesti:

1.3 Sovellusympäristö

2. ominaisuudet

1. Pohjakuori ja ylempi kansi on hitsattu keittolevyhitsauksella, joka ei ole irrotettava.

2. materiaali: pp+gf.

3.

4. Suojaustaso IP68: een saakka.

5. 1 soikea optinen kaapelin sisääntulo, 2 haaran optisen kaapelin merkintä ja 16 esikyllittyä sovitinta.

6. Erityyppisiä silmukointialustoja on saatavana.

7. Asennusmenetelmä: Poleihin kiinnitetty, antennille kiinnitetty, seinälle kiinnitetty.

3. Eritelmät

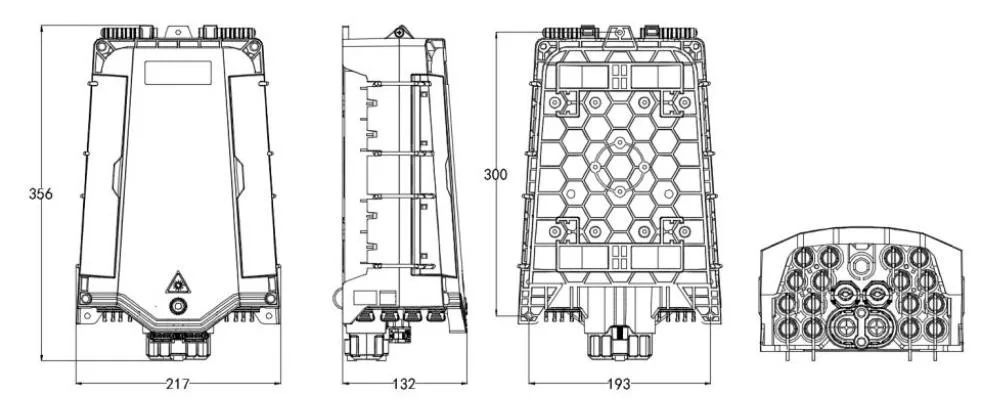

3.1 Mekaaniset eritelmät

4. Kokoonpano

4.1 Pääoptiset parametrit

Yllä olevassa taulukossa esitetyt optiset parametrit ovat oletusarvoja, ja niitä voidaan mukauttaa vaatimusten mukaisesti.

5. Tuotekuva

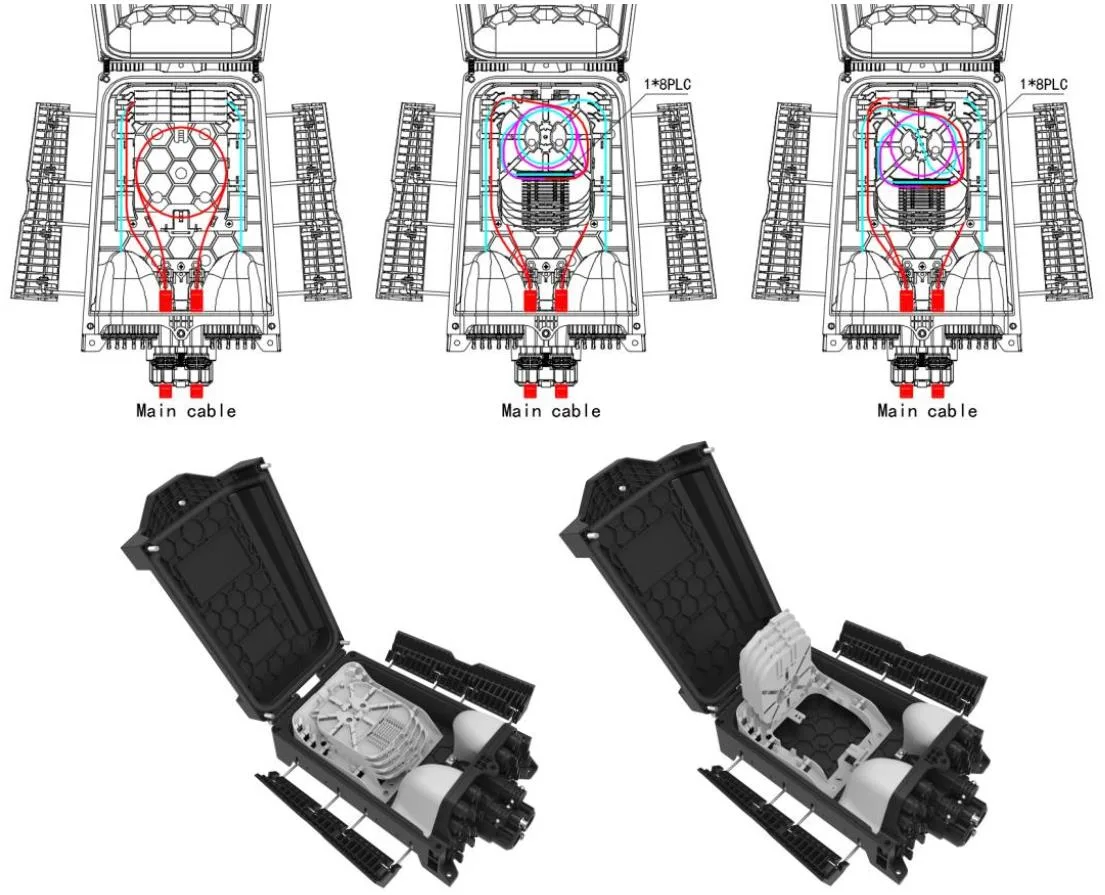

5.1 Tuotekaapelitavat:

GFS-016-007C-reitityskaavio

5.2 Silmäsalusta

Esine	Silmukointilokero a	Silmukointilokero B	Silmukoiden tarjotin C
Mitat (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Nettopaino (kg)	0.017	0.026	0.026
Kuva
Väri	Pantone 428C	Pantone 428C	Pantone 428C
Materiaali	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Lokeron silmukointi (Ytimet)	12  (1 kerros lämmön kutistuvaa suojaholkkia)	16  (2 kerrosta lämmön kutistuvaa suojaholkkia)	2 (2 kerrosta lämmön kutistuvaa suojaholkkia)
Jakajakapasiteetti (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm kuitu, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm kuitu, 60x7x4mm), 1 (PLC 1x16, 0,9 mm kuitu, 60x12x4mm), 1  (1*2 FBT, 0,9 mm kuitu, Ø3*60mm)
Enimmäismäärä (PCS)	8	4	4
Oletusarvo (PCS)	/	4	/

Huomaa:

1. Yllä olevat lokerot voidaan sekoittaa vaatimusten mukaisesti.

2. Konfigurointisäännöt: 2a = 1b = 1c Kuitulevyjen tyypit kasvavat jatkuvasti

5.3 Lisävarusteet

Ei.	Osien nimi	Viitekuva	Yksikkö	Määrä	Huomautus
1	Käyttäjät ovat	/	tietokoneet	1	Sisä-
2	Splitter Test Report	/	tietokoneet	1	Sisä-

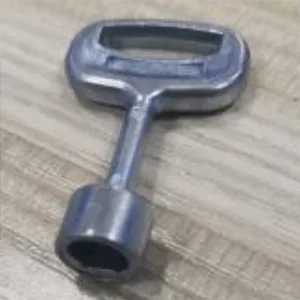

3	Avain		tietokoneet	1	“D” -tyyppi

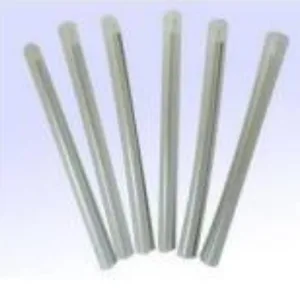

4	Lämmövälittäviä suojahihoja		tietokoneet	16	L = 45 mm, valinnainen asiakkaan pyynnönä

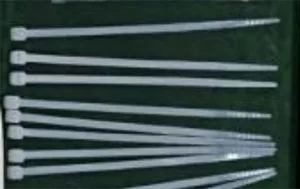

5	Nylonkaapeli		tietokoneet	10	3x100mm

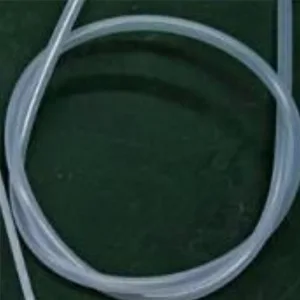

6	Paljain kuidunsuojaputki		tietokoneet	1	OD5mm x 50 cm

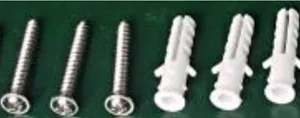

7	Seinälle asennettava pakkaus		sarja	1	Valinnainen asiakkaan pyynnönä. (Laajennettu muovinen tulppa φ8x40mm, Phillips itsekaupparuuvit M5X40mm.)

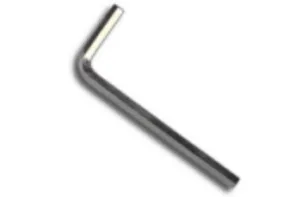

8	M6 Allen -näppäin		tietokoneet	1	M6
9	Pylväspakkaus		sarja	1	Valinnainen asiakkaan pyynnönä
10	Ilma-asennettava pakkaus		sarja	1	Valinnainen asiakkaan pyynnönä

6. Ympäristöominaisuudet

Tämä tuote noudattaa ROHS: n ympäristönsuojelukirjeessä ja lyijy-, kadmium-, elohopea-, heksavalentti -kromin, polybromoitu bifenyyli (PBB) (PBB) ja polybromoitu difenyylieetteri (PBDE).

7. Asennus

7.1. Seinälle kiinnitetty asennus

Poraa 3 reikää seinässä taulukon 3.1 mitan mukaisesti, aseta laajennustulppa 7.5*40, aseta laatikko vastaamaan reikiä ja kiinnitä ruuvit.

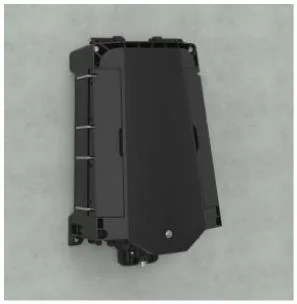

Seinälle asennettu asennus

7.2. Asennettava asennus

Siirrä vannorengas takalevyn raon läpi ja kiinnitä se televiestintänapaan

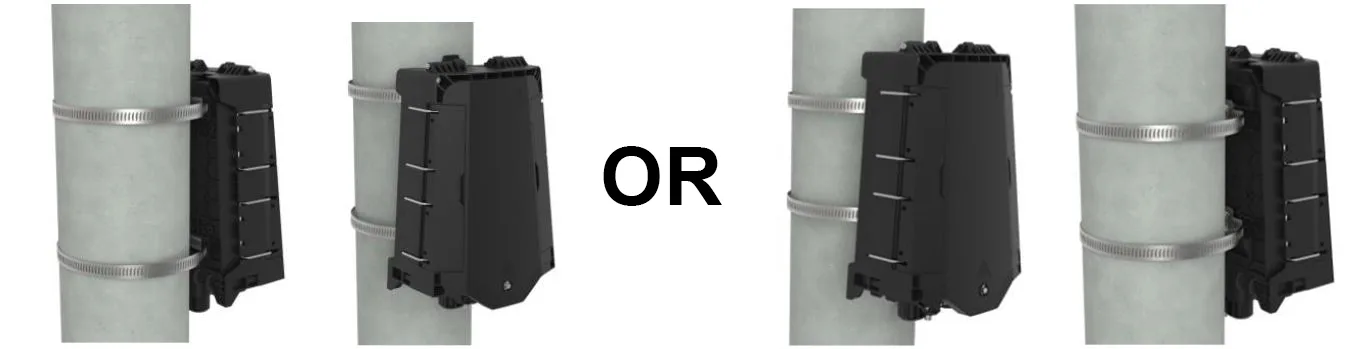

Pylväsasennettu asennus

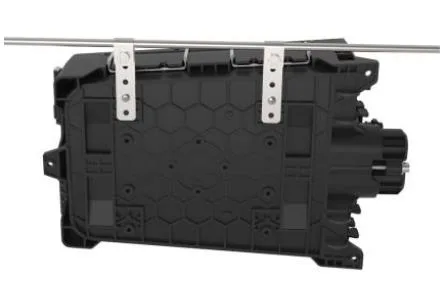

7.3 Seinälle asennettava asennus (pudotuskaapelin säilytyslokerolla)

Sido kaksi asennettua lankalle ripustettua yläpään runkoon ja kiinnitä sitten kotelon putoaminen.

Ylärakenne

8. Liittimen toiminta

8.1 Ennakkoon kytketty sovitin - A （e）

⚫ Kierrä kuituliittimen nuolen osa vastapäivään ja ota pölykorkki pois.

⚫ Kuituliittimen nuolen osa on yläpuolella, aseta kuituliitin pistorasiaan ja käännä sitten nuoli osa myötäpäivään.

8.2 Ennakkoon kytketty sovitin - B （XL）

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin kiinnittimen istuimen korkki vaipassa myötäpäivään

8.3 Ennakkoon kytketty sovitin - C

⚫ Työnnä liukurengas optisen kuidun esimuotoidun pistoke nuolen suuntaan pölykorkin poistamiseksi; Paina nappia ottaaksesi adapterin pölykorkin nuolen suuntaan.

⚫ Kohdista esimuodostetun pistokkeen runko sovittimen soljen kanssa, kunnes se on kiinnitetty. Kytke kaksi pölypeitteet samalla tavalla.

⚫ Asennettu esivalmistettu pistoke työntää liukurenkaan vapauttamaan solki ja vedä sitten päärunko taaksepäin sen erottamiseksi.

8.4 Ennakkoon kytketty sovitin - D

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan.

⚫ Kytke pre -kytketty pistoke D ja esikyllytetty adapteri D nuolen suuntaan ja kierrä tulppaa myötäpäivään kiinnittääksesi sen.

8.5 Ennakkoon kytketty sovitin - E (A)

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan

⚫ Kytke pre -kytketty pistoke E ja pre -kytketty adapteri E nuolen suuntaan ja kierrä pistoke myötäpäivään sen korjaamiseksi.

8.6 Ennakkoon kytketty adapteri -F

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin puristin istuimen korkki vaipassa myötäpäivään.

8.7 Ennakkoon kytketty sovitin - G

9. Paketti

1kpl kuplalaukussa, 480*400 mm;

1pc pienessä laatikossa, 365*225*145 mm, bruttopaino on 2,1 kg;

8kpl suuressa aallotetussa laatikassa, 470*385*615 mm, bruttopaino on 18 kg.
