Tuotteen Kuvaus

Parametrit	Symboli	Suorituskyky	Yksikkö
Aallonpituusalue	WR	1260 ~ 1620	nm
Kanavakeskuksen aallonpituus	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Kanavaväli	SP	20	nm
Passband Bandwidth@-1db	Pb	λc ± 6,5	nm
Lisäysmenetelmä	IL	Passband: ≤0,40	db
Lisäysmenetelmä	IL	Heijastus: ≤0,40	db
Viereisen kanavan eristäminen	ISOA	≥ 30	db
Kanavan eristäminen	Ison	≥ 40	db
Heijastuskanavan eristäminen	ISOR	≥ 13	db
Polarisaatio riippuvainen menetys	Pdl	≤ 0,1	db
Palautushäviö	RL	≥ 50	db
Ohjaus	Lika	≥ 50	db
Polarisaatiotilan hajautus	PMD	≤ 0,1	db
Optinen syöttöteho	P	≤ 300	MW
Käyttölämpötila	Ylhäältä	-25 ~ +70	℃
Säilytyslämpötila	Tsp	-40 ~ +85	℃
Kuitutyyppi		Corning SMF-28 Ultra Fiber (G657 A1), paljain kuitu
Kuidun pituus		≥1,2	m
Pakkausmitta	Pkg	Φ4,0 × 30 Φ5,5 × 35 tai φ5,5 × 38	mm

HUOMAUTUS: 1. Kaikki spec -liittimet lukuun ottamatta.

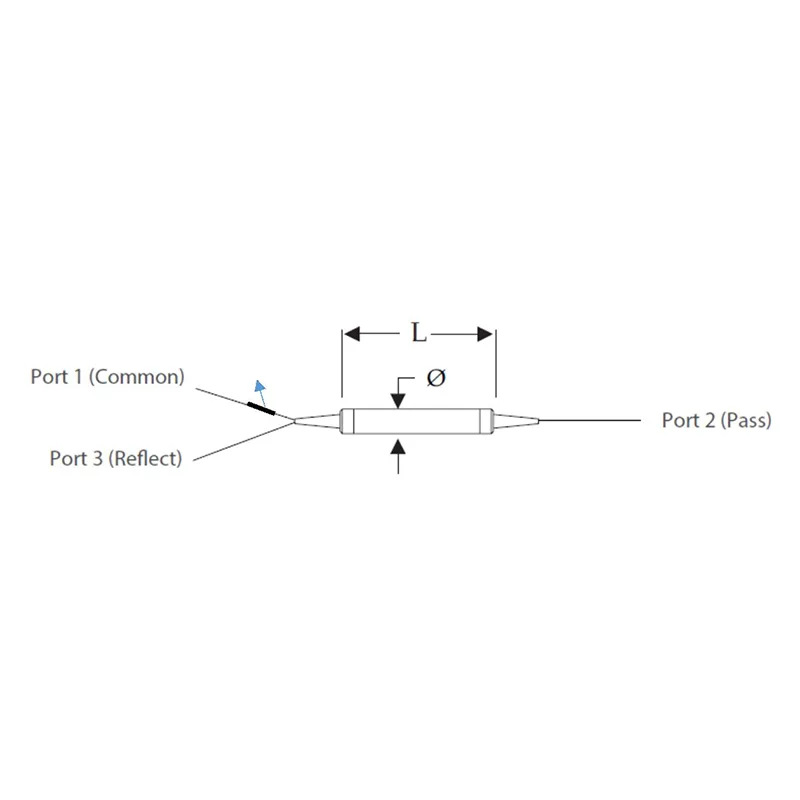

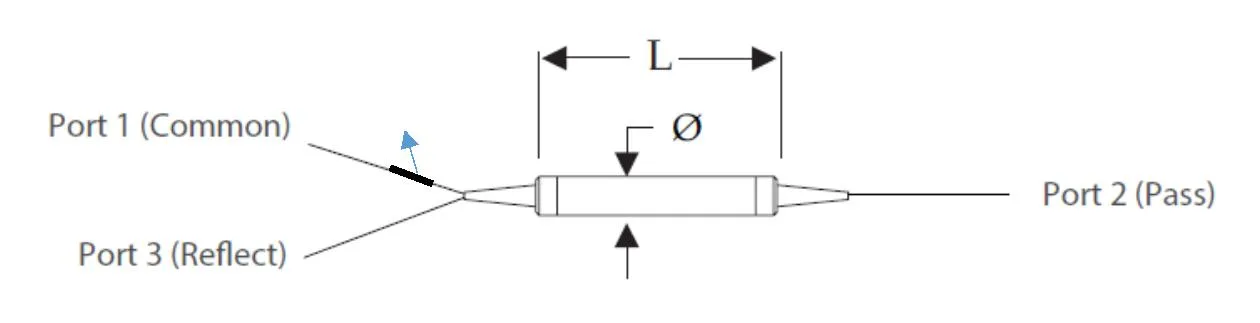

Mekaaninen piirustus (yksikkö ： mm)

Single Channel CWDM Series (1x2)
