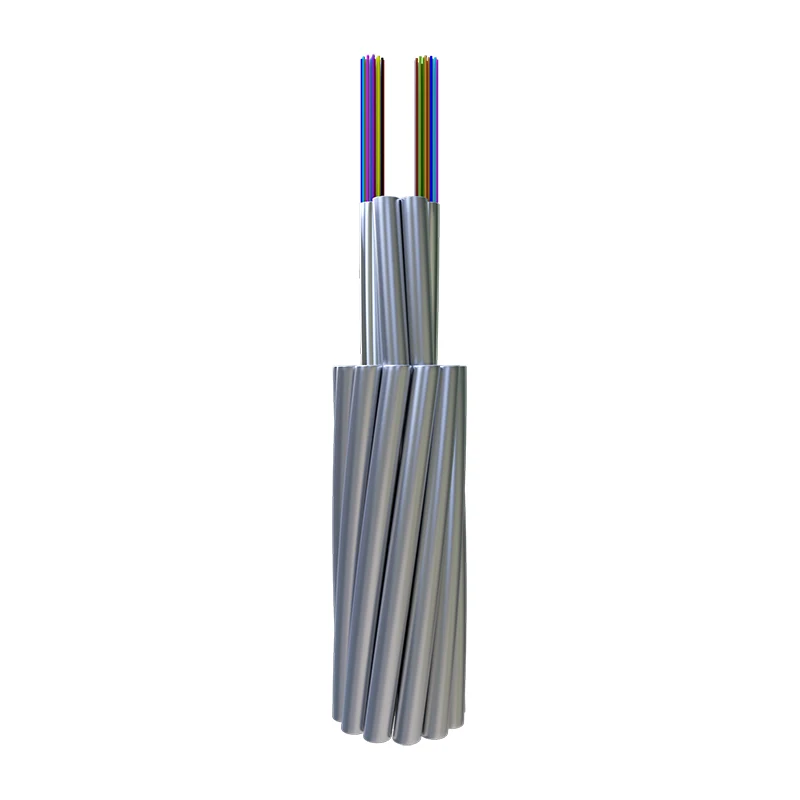

Säikeinen optinen kuitukomposiitti yläpuolinen maadoitusjohto

Orientalfiber Stranded-Tube Optical Fiber Composite Overhead Ground Wire (OPGW) on monitoiminen yläpuolinen hybridikaapeli Orientalfiberiltä, luotettavalta kiinalaiselta valmistajalta ja toimittajalta. Tämä OPGW integroi optiset kuidut säikeiseen putkirakenteeseen, joka toimii sekä maadoitusjohdona että suuren kapasiteetin optisena viestintävälineenä. Se on suunniteltu varmistamaan vakaa tiedonsiirto, vahva mekaaninen suorituskyky ja pitkäaikainen kestävyys yläpuolisissa käyttöönottoympäristöissä. Tuote soveltuu sähköverkkoihin, rautateille ja muihin infrastruktuuriprojekteihin, joissa yhdistetty ukkossuojaus ja tietoliikenteen luotettavuus ovat tärkeitä.

Lähetä kysely

Tuotteen Kuvaus

Nykyaikaisessa sähköverkkorakentamisessa samanaikaisen korkeajännitteisen siirron ja nopean tiedonsiirron kysyntä ei ole koskaan ollut suurempi.Itämainen kuitutarjoaa erikoistuneenSäikeinen optinen kuitukomposiitti maadoitusjohto (OPGW), hienostunut hybridikaapeli, joka on suunniteltu korvaamaan perinteiset suojajohdot. Integroimalla optiset kuidut säikeiseen metallirakenteeseen OPGW tarjoaa kaksitoimisen ratkaisun: tarjoaa luotettavan salamansuojan suurjännitelinjoille samalla kun se toimii televiestinnän ja verkkoautomaation selkärankana.

Tuotteen määritelmä: Dual-Role Infrastructure

TheSäikeinen optinen kuitukomposiitti yläpuolinen maadoitusjohtoon ilmakaapeli, joka suorittaa tavanomaisen maadoitusjohdon toiminnot (suojaa siirtolinjaa salamaniskuilta ja oikosulkuvirroilta) ja sisältää optisia kuituja tiedonsiirtoa varten. Tämä kierretty rakenne mahdollistaa suuremman kuitumäärän ja paremman kestävyyden, joten se on ensisijainen valinta runkoverkkojen rakentamiseen sähkölaitossektorilla.

Strateginen arvo hankinnalle ja suunnittelulle

ValintaItämainen kuitutoimituskumppanisi varmistaa, että infrastruktuurisi täyttää vuoden 2026 energiamaiseman tiukat vaatimukset. Hankinnan tärkeimmät edut ovat:

Korkea kuitutiheys:Säikeinen putkirakenne sisältää huomattavasti enemmän kuituja kuin keskusputkiversiot, mikä tukee tulevaisuuden kestävää verkon laajentamista 5G:lle ja älykkään verkon IoT:lle.
Optimoitu oikosulkukapasiteetti:Suunniteltu käsittelemään suuria vikavirtoja vaarantamatta sisällä olevien optisten kuitujen eheyttä.
Alennetut elinkaarikustannukset:Kun käyttöikä vastaa itse voimajohtoa,Säikeinen optinen kuitukomposiitti yläpuolinen maadoitusjohtovähentää toistuvien huollon tai päivitysten tarvetta.
Globaali logistiikka ja mittakaava:Vuotuisella 20 miljoonan dollarin tuotantomäärällä tarjoamme tarvittavan valmistusmittakaavan tukemaan 500KV ja 750KV kansallisen tason infrastruktuuriprojekteja.

Tekniset ominaisuudet ja suorituskykyedut

TheItämainen kuituOPGW on valmistettu tarkasti, jotta se viihtyy kaikkein epävakaimmissa ulkoympäristöissä:

Mekaaninen vakaus:Tarkka prosessinohjaus varmistaa, että kuidut pysyvät jännittämättöminä myös kovassa tuulessa, jääkuormituksessa tai suurissa vetolujissa.
Lämpösuojaus:Säikeiset putket on täytetty erikoisaineilla, jotka suojaavat kuituja voimalinjan oikosulkutapahtumien aikana syntyvältä äärimmäiseltä lämmöltä.
Korroosionkestävyys:Alumiinipinnoitettua terästä (ACS) ja alumiiniseoksesta valmistettuja lankoja hyödyntävä kaapeli kestää hyvin ympäristön heikkenemistä rannikko- tai teollisuusalueilla.
Suuren halkaisijan vaihtoehdot:Suunniteltu erityisesti vastaamaan uusien suurjännitesiirtojärjestelmien (110KV - 750KV) mekaanisia vaatimuksia.

Yksityiskohtaiset tekniset tiedot ja suunnitteluparametrit

Tekninen kokoonpanoSäikeinen optinen kuitukomposiitti yläpuolinen maadoitusjohtovoidaan räätälöidä projektin erityisten jännevälien ja sähkövaatimusten perusteella:

Ominaisuus	Vakiomääritys	Toiminnallinen etu
Jänniteluokka	110KV, 220KV, 500KV, 750KV	Monipuolinen alueellisiin ja kansallisiin verkkoihin.
Kuitumäärä	Jopa 144 kuitua (tai enemmän pyynnöstä)	Tukee valtavaa tiedonsiirtoa.
Materiaalin koostumus	ACS (alumiinipäällysteinen teräs) + AA (alumiiniseos)	Korkea lujuus-painosuhde.
Standardien noudattaminen	IEEE 1138, IEC 60794-4	Varmistaa maailmanlaajuisen yhteentoimivuuden ja turvallisuuden.

Ydinsovellukset: Älykkään verkon tehostaminen

TheSäikeinen optinen kuitukomposiitti yläpuolinen maadoitusjohtoalkaenItämainen kuituon kriittinen osa useilla avainaloilla:

Korkeajännitesiirto:Ensisijainen maadoitusjohto äskettäin rakennetuille 220 KV ja 500 KV linjoille, joka tarjoaa salamansuojauksen ja maadoituksen.
Virtalähteen tiedonsiirto:Reaaliaikainen muuntajaasemien valvonta, etämittaus ja suojarele.
Laajakaista backhaul:Ylimääräisen kuitukapasiteetin vuokraaminen teleoperaattoreille maaseudun tai pitkän matkan tiedonsiirtoon.
Älykäs verkonhallinta:Helpottaa alhaisen latenssin tiedonsiirtoa, jota tarvitaan automaattiseen vian havaitsemiseen ja verkon itsekorjautumiseen.

Ominaisuudet

● Tarkka prosessinohjaus varmistaa hyvän mekaanisen ja lämpötilan suorituskyvyn

● Suurempi halkaisija ja enemmän optisia kuituja

● Vakaa rakenne ja korkea luotettavuus

● Suuri vetolujuus ja suuri lyhytaikainen virtakapasiteetti

Optisen kuidun ominaisuudet

	Vaimennus				Kaistanleveys		Polarisaatio Tilan dispersio
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Yksilöllinen Kuitu	Suunnittelu Linkin arvo (M = 20, Q = 0,01 %)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/ km	≤0,1 ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/ km	≤0,1 ps/ km
50/125μm	≤3,0 dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5 dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Rakenteet ja suorituskyky

	Luokittelu	Materiaali	Arvo
Rakentaminen	Optinen kuitu	G652D/G655 jne.	2-144
	Suojaputki	Ruostumaton teräsputki	1,5-6 mm
	Stranded Line	AS-lanka/AA-lanka/Al Rod	1,5-6 mm
	Max. Halkaisija		30 mm
	Max. Poikkileikkaus		500mm²
Ominaista	Standardien mukaan DL/T 832, IEC60794-4-10, IEEE1138
	Max. Vetolujuus (RTS) (kN)		700
	Max. Puristuslujuus (N/100 mm)		3000
	Max. Lyhytvirtakapasiteetti (40 ℃ - 200 ℃) (kA2s)		2000
	Min. Taivutussäde (dynaaminen)		20D
	Min. Taivutussäde (staattinen)		15D
Ympäristö Suorituskyky	Asennus (℃)		-10 - +50
	Kuljetus ja käyttö (℃)		-40 - +65

Huomautus: D on kaapelin halkaisija.

Tietty tyyppi ja tekniset tiedot

Ei.	Tekniset tiedot
Ei.	Tuotetyyppi	Rakennetyyppi	Max. Kuitu Laskea	AS Wiren osa (mm2)	Halkaisija （mm）	Kaapelin paino (kg/km)	Arvioi vetolujuus (kN)	20℃DC Resistanssi (Ω/km)	Lyhytaikainen nykyinen kapasiteetti (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, optinen yksikkö 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optinen yksikkö 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optinen yksikkö 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, optinen yksikkö 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optinen yksikkö 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, optinen yksikkö 1/2.6	24	≈110	14.3	≤791	≥ 140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , optinen yksikkö 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optinen yksikkö 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optinen yksikkö 1/2.8	36	≈120	14.6	≤700	≥ 95	≤0,55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optinen yksikkö 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optinen yksikkö 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optinen yksikkö 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optinen yksikkö 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optinen yksikkö 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optinen yksikkö 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optinen yksikkö 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optinen yksikkö 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optinen yksikkö 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥ 140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optinen yksikkö 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥ 170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, optinen yksikkö 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optinen yksikkö 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optinen yksikkö 1/3.2	48	≈150	16.6	≤747	≥ 95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, optinen yksikkö 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optinen yksikkö 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, optinen yksikkö 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, optinen yksikkö 2/3.5	72	≈170	18.2	≤1187	≥ 199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, optinen yksikkö 1/3.5	48	≈180	18.2	≤1372	≥ 252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, optinen yksikkö 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, optinen yksikkö 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, optinen yksikkö 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Optinen yksikkö 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mekaaniset ja ympäristötestin ominaisuudet

Tuote	Testaa menetelmä	Vaatimukset
Jännitys	IEC 60794-1-2-E1 Lataa: kaapelirakenteen mukaan Näyte pituus: vähintään 10 m, linkitetty pituus vähintään 100 m Kesto aika: 1 min	40 % RTS ei ylimääräistä kuitujännitystä (0,01 %), ei ylimääräistä vaimennus (0,03 dB). 60 % RTS kuitukanta≤0,25 %, ylimääräinen vaimennus ≤ 0,05 dB (Ei lisävaimennus testin jälkeen).
Murskata	IEC 60794-1-2-E3 Lataa: yllä olevan taulukon mukaan kolme pistettä Kesto aika: 10 min	Lisätiedot vaimennus aallonpituudella 1550 nm ≤ 0,05 dB/kuitu; Ei vaurioita elementeissä
Vesi Läpäisy	IEC 60794-1-2-F5B Aika : 1 tunti Näytteen pituus: 0,5m Vesi korkeus: 1m	Ei vesivuoto.
Lämpötila Pyöräily	IEC 60794-1-2-F1 Näyte pituus: vähintään 500m Lämpötila alue: -40 ℃ - +65 ℃ Syklit: 2 Lämpötila pyöräilytestin viipymäaika: 12h	The vaimennuskertoimen muutoksen tulee olla pienempi kuin 0,1 dB/km 1550 nm:ssä.

Usein kysytyt kysymykset (FAQ)

Miksi säikeisputki OPGW on parempi suurjännitelinjoille?

Säikeinen putkirakenne mahdollistaa suuremman kaapelin halkaisijan ja suuremman kuitumäärän. Se myös jakaa mekaanisen rasituksen tasaisemmin kaapelin poikki, mikä on elintärkeää pitkäjänteisille risteyksille, joita käytetään 500 KV ja 750 KV linjoissa.

Miten Orientalfiber varmistaa OPGW:n laadun?

Toimimme ISO9001 laatujohtamis- ja ISO45001 turvallisuusjärjestelmien alaisina. Jokaiselle säikeistetyn putken optisen kuitukomposiittimaajohdon erälle tehdään tiukat vetolujuuden, puristuskestävyyden ja oikosulkusuorituskyvyn testaukset ennen toimitusta.

Voiko tätä kaapelia käyttää olemassa olevissa linjoissa?

Vaikka OPGW:tä käytetään usein "äskettäin rakennetuilla" linjoilla, sitä käytetään usein korvaamaan olemassa olevat perinteiset maadoitusjohdot verkon modernisointiprojektien aikana viestintäominaisuuksien lisäämiseksi vanhoille reiteille.
