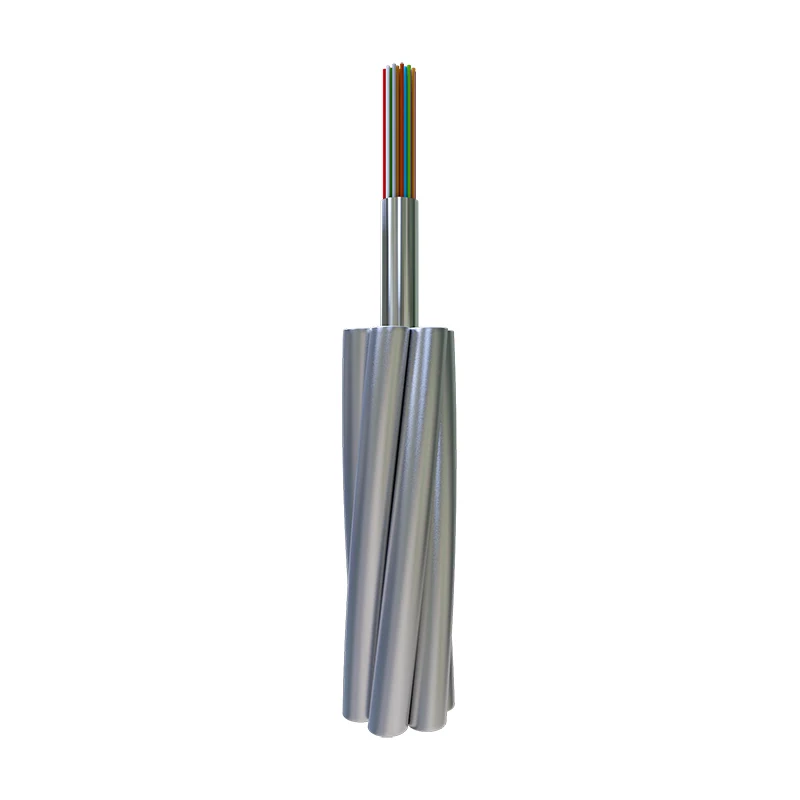

Uni-putken optinen kuitukomposiitti yläpuolinen maadoitusjohto

Uni-tube optinen kuitukomposiitti maadoitusjohto (OPGW) on optista kuitua sisältävä hybridikaapeli, jolla on useita toimintoja, kuten maadoitusjohto ja optinen tiedonsiirto.

Lähetä kysely

Tuotteen Kuvaus

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) on optista kuitua sisältävä hybridikaapeli, jolla on useita toimintoja, kuten maadoitusjohto ja optinen tiedonsiirto. Perinteisistä maadoitusjohtimista poiketen tämä tuote integroi optisia viestintäkomponentteja kaapelirakenteeseen ja toteuttaa voimansiirtolinjan suojauksen ja tiedonsiirron integroinnin, mikä voi tehokkaasti vähentää sähkö- ja viestintäverkkojen rakennuskustannuksia sekä käyttö- ja ylläpitokustannuksia.

Uni-putken optisen kuitukomposiittimaajohtimen käyttöalue

Orientalfiber Uni-tube optista kuitukomposiittia maadoitusjohtoa käytetään pääasiassa 110 KV, 220 KV, 500 KV, 750 KV ja suurjännitesiirtojärjestelmien tietoliikennelinjoihin. Voimateollisuuden lisäksi tuotetta käytetään laajasti myös rautatieliikenteessä, moottoritie-, petrokemian-, kaivos- ja muilla teollisuudenaloilla, jotka tarvitsevat sekä yläpuolista maasuojaa että nopeaa optista tiedonsiirtoa, mikä tarjoaa vakaan ja tehokkaan tiedonsiirtotuen teolliseen tuotantoon ja käyttöön.

Tuotteen rakenne

Ydinkomponentit

Orientalfiber Uni-tube optinen kuitukomposiitti overhead Ground Wire käyttää tieteellistä ja järkevää rakennesuunnittelua, ja sen ydinkomponentteja ovat optinen kuituyksikkö, alumiiniseoslanka, teräsydin ja ulkovaippa. Valokuituyksikkö on sijoitettu yhteen putkeen, joka suojaa valokuitua tehokkaasti ulkoisilta mekaanisilta vaurioilta ja ympäristöeroosiolta; alumiiniseoslanka ja teräsydin ovat vastuussa vetovoiman kantamisesta ja kaapelin vakauden varmistamisesta yläpuolella tapahtuvan käytön aikana; ulkovaippa on valmistettu korkealaatuisista ikääntymistä ja korroosiota kestävistä materiaaleista, mikä pidentää tuotteen käyttöikää.

Rakenteelliset edut

Uni-tube Optical Fiber Composite Overhead Ground Wire -langan yksiputkirakenne tekee tuoterakenteesta kompaktin, mikä on kätevä kuljettaa ja asentaa. Samaan aikaan sisäisten komponenttien kohtuullinen jakautuminen varmistaa, että tuotteella on hyvät mekaaniset ominaisuudet ja viestintäkyky, ja se voi mukautua erilaisiin ankariin ulkoympäristöihin, kuten voimakkaaseen tuuliin, rankkasadeeseen, korkeaan lämpötilaan ja alhaiseen lämpötilaan.

Tuotteen ominaisuudet

Mekaaniset suorituskykyominaisuudet

● Hyvä vetolujuus: Tuote on varustettu erittäin lujalla teräsytimellä ja alumiiniseoksella olevalla langalla, joka kestää suurta vetovoimaa, mukautuu pitkän matkan suurjännitesiirtolinjojen yläpuolella oleviin asennusvaatimuksiin ja varmistaa, että kaapeli ei katkea tai väänny normaaleissa käyttöolosuhteissa.

● Pieni halkaisija, kevyt, pieni lisäkuormitus tornille: Perinteisiin komposiittimaadoitusjohtoihin verrattuna Uni-putken optisella kuitukomposiittimaajohtimella on pienempi halkaisija ja kevyempi paino, mikä voi vähentää lähetystornin lisäkuormitusta, vähentää tornin rakentamiseen tehtäviä investointeja ja parantaa voimansiirtolinjan yleistä vakautta.

Viestinnän suorituskykyominaisuudet

● Helppo valmistaa sopiva kuidun ylipituus optinen yksikkö: Yksiputkirakenne on kätevä optisen kuidun ylipituuden järjestämiseen, mikä voi tehokkaasti kompensoida lämpötilaeron ja mekaanisen muodonmuutoksen aiheuttamaa kuidun pituuden muutosta, varmistaa optisen signaalin lähetyksen vakauden ja vähentää signaalin vaimennusta lähetyksen aikana.

● Matala signaalin vaimennus: Valitulla korkealaatuisella optisella kuidulla on hyvä lähetyskyky, alhainen signaalin vaimennus ja se voi toteuttaa pitkän matkan nopean tiedonsiirron, mikä vastaa suurjännitteisten siirtojärjestelmien viestintätarpeita ja erilaisia teollisia skenaarioita.

Ympäristön sopeutumisominaisuudet

● Korroosionkestävyys: Tuotteen ulkovaippa ja sisäiset metalliosat on käsitelty korroosionestotekniikalla, joka kestää happosateiden, suolasumun ja muiden ankarien ympäristöjen eroosiota ja sopii käytettäväksi rannikolla, teollisuus- ja muilla alueilla, joilla on ankarat ympäristöolosuhteet.

● Vanhenemista estävä sekä korkean ja matalan lämpötilan kestävyys: Tuotteen materiaalilla on hyvä ikääntymisen estokyky, se voi mukautua pitkäaikaiseen ulkokäyttöön ja se voi toimia normaalisti lämpötila-alueella -40 ℃ - 80 ℃, mikä varmistaa tuotteen vakaan toiminnan eri ilmasto-alueilla.

Uni-putken optista kuitukomposiittia olevaa maadoitusjohtoa käytetään pääasiassa 110 KV, 220 KV, 500 KV, 750 KV ja suurjännitesiirtojärjestelmien viestintälinjoihin.

Ominaisuudet

● Hyvä vetolujuus

● Pieni halkaisija, kevyt, pieni lisäkuorma tornille

● Helppo valmistaa sopiva kuituylipitkä optinen yksikkö

Optisen kuidun ominaisuudet

	Vaimennus				Kaistanleveys		Polarisaatiomuodon dispersio
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Yksittäinen kuitu	Suunnittelulinkin arvo (M = 20, Q = 0,01 %)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0 dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5 dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Rakenteet ja suorituskyky

	Luokittelu	Materiaali	Arvo
Rakentaminen	Optinen kuitu	G652D/G655 jne.	2-48
	Suojaputki	Ruostumaton teräsputki	1,5-6 mm
	Stranded Line	AS-lanka/AA-lanka/Al Rod	1,5-6 mm
	Max. Halkaisija		18 mm
	Max. Poikkileikkaus		200mm2
Ominaista	Standardien kuten DL/T 832, IEC60794-4-10, IEEE1138 mukaan
	Max. Vetolujuus (RTS) (kN)		280
	Max. Puristuslujuus (N/100 mm)		2200
	Max. Lyhytvirtakapasiteetti (40℃-200℃) (kA2s)		100
	Min. Taivutussäde (dynaaminen)		20D
	Min. Taivutussäde (staattinen)		15D
Ympäristön suorituskyky	Asennus (℃)		-10 - +50
	Kuljetus ja käyttö (℃)		-40 - +65

Huomautus: D on kaapelin halkaisija.

Tietty tyyppi ja tekniset tiedot

Ei.	Tekniset tiedot
Ei.	Tuotetyyppi	Rakennetyyppi	Max. Kuitumäärä	AS Wiren osa (mm²)	Halkaisija （mm）	Kaapelin paino (kg/km)	Arvioi vetolujuus (kN)	20℃DC Resistanssi (Ω/km)	Lyhytaikainen nykyinen kapasiteetti (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optinen yksikkö 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, optinen yksikkö 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optinen yksikkö 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optinen yksikkö 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mekaaniset ja ympäristötestin ominaisuudet

Tuote	Testimenetelmä	Vaatimukset
Jännitys	IEC 60794-1-2-E1 Kuorma: kaapelirakenteen mukaan Näytteen pituus: vähintään 10 m, linkitetty pituus vähintään 100 m Kesto: 1min	40 % RTS ei ylimääräistä kuitujännitystä (0,01 %), ei ylimääräistä vaimennusta (0,03 dB). 60 % RTS-kuidun jännitys≤0,25 %, lisävaimennus≤0,05 dB (Ei lisävaimennusta testin jälkeen).
Murskata	IEC 60794-1-2-E3 Kuormitus: yllä olevan taulukon mukaan, kolme pistettä Kestoaika: 10min	Lisävaimennus aallonpituudella 1550 nm ≤0,05 dB/kuitu; Ei vaurioita elementeissä
Veden tunkeutuminen	IEC 60794-1-2-F5B Aika: 1 tunti Näytteen pituus: 0,5m Veden korkeus: 1m	Ei vesivuotoa.
Lämpötila Pyöräily	IEC 60794-1-2-F1 Näytteen pituus: Vähintään 500 m Lämpötila-alue: -40 ℃ - +65 ℃ Syklit: 2 Lämpötilasyklin testin viipymäaika: 12h	Vaimennuskertoimen muutoksen on oltava alle 0,1 dB/km aallonpituudella 1550 nm.
