Uni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapeli

Orientalfiber-toimittajan kuidut, yksimuotoiset tai monimuotoiset, sijoitetaan korkeamoduulisen PETG:n irtonaiseen putkimoodiin. Putket on täytetty vettä hylkivällä täyteaineella. Putken päälle levitetään vettä estävää materiaalia pitämään kaapeli vesitiiviinä. Ja kuituvahvisteisten muovitankojen (FRP) kääriminen. Uni-putki ei-metallinen valaistuksen jyrsijöitä estävä valokaapeli on viimeistelty polyeteeni (PE) vaipalla.

Lähetä kysely

Tuotteen Kuvaus

Ammattilaisena etsimässä luotettavaa verkkoinfrastruktuuria, hankkimalla oikeat tiedotUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelion kriittinen pitkän aikavälin toiminnan vakauden kannalta.Itämainen kuitu, jota tukevat Jiangsu Xuben Photoelectric Technology Co., Ltd:n laajat valmistusmahdollisuudet, tarjoaa erikoistuneen kaapelisuunnittelun, joka on suunniteltu kestämään ankaria ympäristöuhkia. Integroimalla jyrsijöiden suojan täysin dielektriseen rakenteeseen tämä kaapeli varmistaa keskeytymättömän tiedonsiirron alueilla, jotka ovat alttiita biologisille häiriöille ja sähköpiikeille.

1. Tuotteen yleiskatsaus: GYQFXTY-standardin määrittely

TheUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapeli(GYQFXTY) on kompakti, kevyt optinen kuitukaapeli, joka on suunniteltu kanava- ja antenniasennuksiin. Toisin kuin perinteisissä panssaroiduissa kaapeleissa, joissa suojana käytetään terästeippiä, tässä tuotteessa käytetään erityistä kerrosta kuituvahvisteisia muovitankoja (FRP). Tällä rakenteella on kaksi etua: se toimii fyysisenä esteenä jyrsijöiden kalvaamista vastaan säilyttäen samalla ei-metallisen, salamankestävän profiilin.

2. Avainlähdearvo: Miksi hankintatiimit valitsevat Orientalfiberin

Ostoosastoilla on usein haasteena tasapainottaa kestävyys ja asennuskustannukset.Itämainen kuitukorjaa nämä hankinnan kipukohdat seuraavasti:

Alennetut asennuskustannukset:Täysin dielektrinen luonneUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelitarkoittaa, että maadoitusta ei tarvita, mikä säästää työaikaa ja materiaalikustannuksia.
Toimitusketjun luotettavuus:Vuotuinen tuotantoarvo on 20 miljoonaa dollaria ja neljä erikoistunutta tehdasta takaavat yhtenäiset läpimenoajat suurille suunnitteluprojekteille.
Sertifioitu laadunvalvonta:Tuotantoprosessejamme ohjaavat ISO9001- ja ISO45001-standardit, mikä varmistaa, että jokainen kaapelimetri täyttää kansainväliset IEC 60794-1 -vaatimukset.

3. Tekninen rakenneanalyysi

EheysUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelipiilee sen monikerroksisessa suojastrategiassa:

Komponentti	Materiaali/toiminto	Tekninen hyöty
Optinen kuitu	G.652D / G.657A / Monitila	Matala vaimennus ja suuri kaistanleveys.
Löysä putki	Korkean moduulin PETG	Hydrolyysin kestävyys ja kuitujen suojaus.
Jyrsijöitä estävä kerros	Käärityt FRP-tangot	Korkea vetolujuus ja mekaaninen suojaus.
Ulkovaippa	Musta UV-stabiloitu PE	Säänkestävä ulkona pitkäikäisyys.

4. Suorituskyvyn ydinominaisuudet ja edut

Verrattuna tavallisiin ulkokaapeleihin,Itämainen kuitu Uni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelitarjoaa erityisiä mekaanisia etuja:

Salamankestävyys:Metallikomponenttien puuttuminen tekee siitä immuuni sähkömagneettisille häiriöille (EMI) ja salamaniskuille, mikä on ratkaisevan tärkeää voimalinjojen viereisissä asennuksissa.
Sivuttainen paineenkestävyys:FRP-kääre tarjoaa erinomaisen puristuskestävyyden ja suojaa sisäkuituja fyysiseltä muodonmuutokselta hautaamisen tai tiukan kanavan vedon aikana.
Kosteussuoja:Putken täyttömassan ja vettä estävien materiaalien yhdistelmä varmistaa, että kaapeli pysyy toimivana myös kosteissa tai tulvaalttiissa ympäristöissä.

5. Suhteellinen etu: Oriental Fiber vs. perinteiset panssaroidut kaapelit

Vaikka aallotettu teräsnauha (CST) on yleinen jyrsijäsuojausmenetelmä, se lisää merkittävästi painoa ja vaatii maadoituksen. TheItämainen kuituei-metallinen lähestymistapa tarjoaa kevyemmän, joustavamman vaihtoehdon, jota on helpompi käsitellä pellolla tinkimättä tuholaisten torjuntaan vaadittavasta sitkeydestä.

6. Monipuoliset sovellusskenaariot

TheUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelion käytössä useilla aloilla, joilla luotettavuudesta ei voida neuvotella:

Tietoliikenne:Ydin- ja liityntäverkkoyhteydet maaseudulla tai metsäalueilla.
Rautatie ja moottoritie:Viestintäjärjestelmät radalla, jossa tärinä ja jyrsijät ovat yleisiä.
Sähköteho:Turvallinen asennus korkeajännitteisille pylväille ilman sähkön johtumisriskiä.
Teollinen LAN:Etupään laitteiden liittäminen raskaaseen teollisuusalueeseen.

7. Usein kysytyt kysymykset (FAQ)

Kuinka kaapeli kestää jyrsijöitä ilman metallia?

FRP (Fiber Reforced Plastic) -tankojen tiheä kääre muodostaa kovan, hankaavan pinnan, jonka läpi jyrsijöiden on vaikea purra ja joka suojaa tehokkaasti sisällä olevaa löysää putkea.

Sopiiko tämä kaapeli suoraan hautaamiseen?

Vaikka se on suunniteltu ensisijaisesti kanava- ja ilmasovelluksiin, sen korkea sivusuuntainen paineenkestävyys mahdollistaa käytön suojatuissa haudatuissa ympäristöissä, joissa vaaditaan ei-metallisia ominaisuuksia.

Voiko Orientalfiber tarjota räätälöityjä kuitumääriä?

Kyllä, erikoistuneena valmistajana voimme konfiguroidaUni-putki ei-metallinen valaistus jyrsijöiltä suojaava kuituoptinen kaapelitietyillä kuitutyypeillä ja -määrillä projektisi vaatimusten täyttämiseksi.

Ominaisuudet

Liiallisen kuidun pituuden hallinta tarjoaa erittäin mekaanisen ja lämpötilan suorituskyvyn kaapelille

Erittäin luja irtonainen putki, joka on hydrolyysinkestävä

Erityinen putken täyttöseos varmistaa kuidun kriittisen suojan

Erittäin sivuttaispaineen kestävyys ja joustavuus

Kääritty FRP-kerros takasi kaapelin vetolujuuden, suojaa hyvin löysää altaa

Polyeteenin ulkovaipalla on korkea UV-stabilointikyky

Täysin dielektrinen kaapeli, asennuksen ja käytön aikana ei tarvita maadoitusta, eliminoi sähköisen vaikutuksen tai kaapelin

Standardit

GYQFXTY-kaapeli on standardin YD/T 769-2010 sekä IEC 60794-1 mukainen.

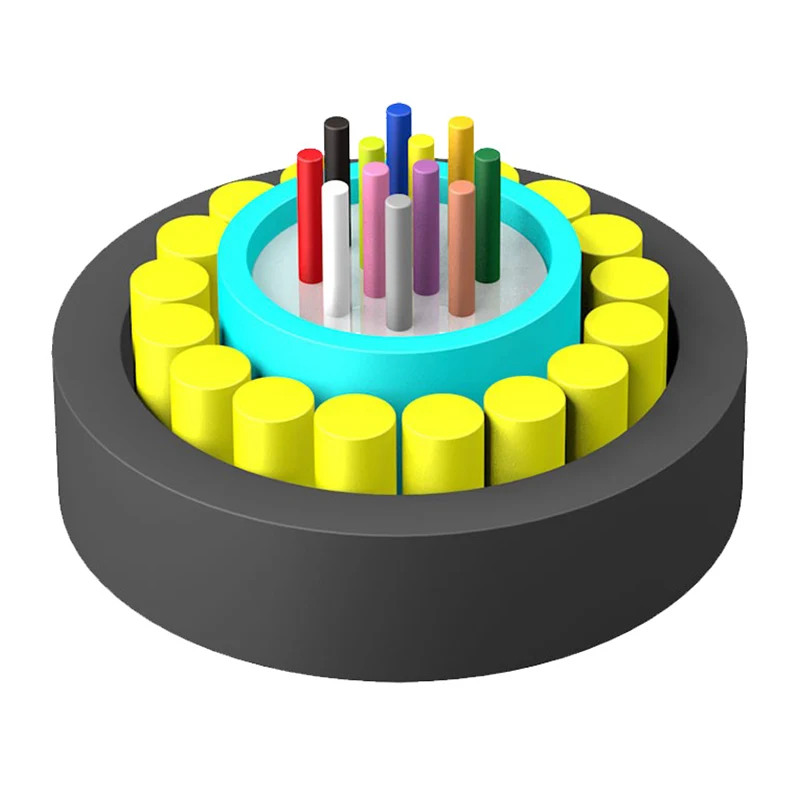

Rakennepiirustus

1. Kuitu

2. Löysä putki

3.FRP

4. Putken täyttömateriaali

5. Kaapelin täyttömateriaali

6.PE ulkovaippa

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Tekniset parametrit

Kaapelin tyyppi (Lisästynyt 2 kuidulla)	Kuitumäärä	Kaapelin paino (viite) (kg/km)	Vetolujuus Pitkä/lyhytaikainen (N)	Puristusvastus Pitkä/lyhytaikainen (N/100mm)	Taivutussäde Staattinen/dynaaminen (mm)
GYQFXTY-2 ~ 12Xn	2~12	66	600/1500	300/1000	10D/20D
GYQFXTY-14 ~ 18Xn	14-18	79
GYQFXTY-26 ~ 36Xn	26-36	86

Varastointi/käyttölämpötila: -40 ℃ - +70 ℃

Optiset ominaisuudet

Kuitutyyppi	Vaimennus (+20℃)				Kaistanleveys		Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
Kuitutyyppi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numeerinen aukko	Kaapelin katkaisu aallonpituus λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500MHz·km	0,275±0,015 NA	---

Huomautus:

a. Suffiksi Xn tarkoittaa kuitutyyppiä

b. Kuidun ja putken väriasetelmat on määritelty värintunnistustaulukossa

c. Uni-putkea sisältävää ei-metallista valaistusta jyrsijöitä estävää valokuitukaapelia ei saa säilyttää ulkoympäristössä yli 6 kuukautta, jotta kaapelikela pysyy hyvässä kunnossa
