• FTTX -järjestelmät
• LAN-, WAN- ja metroverkot
• Analogiset/digitaaliset passiiviset optiset verkot
• CATV -verkot
• Muut sovellukset kuitujärjestelmissä
• Matala lisäyshäviö
• Matala PDL (polarisaatio riippuvainen menetys)
• Kompakti suunnittelu
• Poikkeuksellinen luotettavuus ja vakaus
• Leveä käyttöaallonpituus: 1260 ~ 1650 nm
• Laaja käyttölämpötila: -40 ~ 85 ° C
Planar Lightwave Circuit (PLC) -jakaja on tyyppinen optisen virranhallintalaite, joka on valmistettu piidioksidin optisen aaltojohtoteknologian avulla optisten signaalien jakamiseksi keskustoimistosta (CO) moniin lähtökohtiin paikat. Siinä on pieni koko, korkea luotettavuus, laaja toiminta-aallonpituusalue ja hyvä kanava-kanavan tasaisuus. Näitä käytetään laajasti PON-verkkoissa optisen signaalin tehon jakamisen toteuttamiseksi matalaksi ratkaisu.
| Parametrit | Symboli | Tekniset tiedot | Yksikkö | ||
| Kanavanumero | CH | 1 × 2 | 2 × 16 | 2 × 32 | |
| Käyttöaallonpituus | 1260 ~ 1650 | nm | |||
| Testi aallonpituus | 1310/1550 | nm | |||
| Lisäyshäviö1 | IL | ≤4,2 | ≤14,4 | ≤17,8 | db |
| Yhtenäisyys | ≤0,6 | ≤1,5 | ≤1,8 | db | |
| Polarisaatio riippuvainen menetys | Pdl | ≤0,25 | ≤0,35 | ≤0,35 | db |
| Palautushäviö | RL | ≥55 | db | ||
| Ohjaus | Lika | ≥55 | db | ||
| Syöttöoptinen teho | P | ≤100 | MW | ||
| Kuitutyyppi | G657.a1 | ||||
| Liitin | SC/APC | ||||
| Kuitumerkki | Lähtö: sininen/oranssi/vihreä/ruskea/ Harmaa/valkoinen/punainen/musta |
||||
| Paketin mitat (l) × (w) × (h) | Pkg | 482 × 200 × 43,5 | mm | ||
| Käyttölämpötila | Ylhäältä | -40 ~ +85 | ℃ | ||
| Säilytyslämpötila | TST | -40 ~ +85 | ℃ | ||
* Huomaa:
1. Määritetty ilman liittimiä.
2. Lisää ylimääräinen 0,2 dB -tappio liitintä kohti.

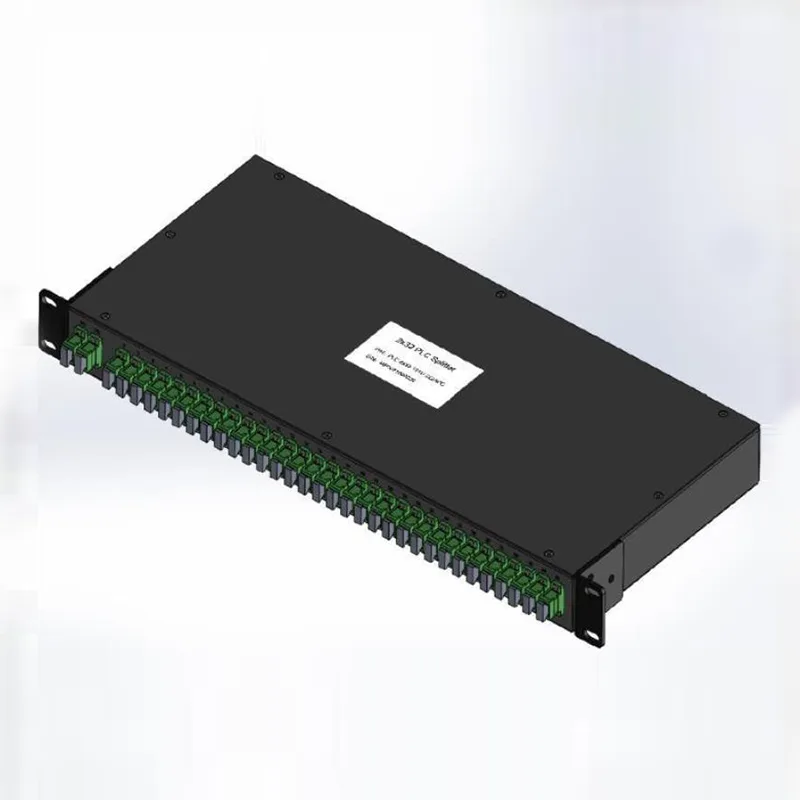

1x2/2x16/2 × 32 PLC -splitter -spesifikaatio (1RU 19 tuuman telineen kiinnitystyyppi)

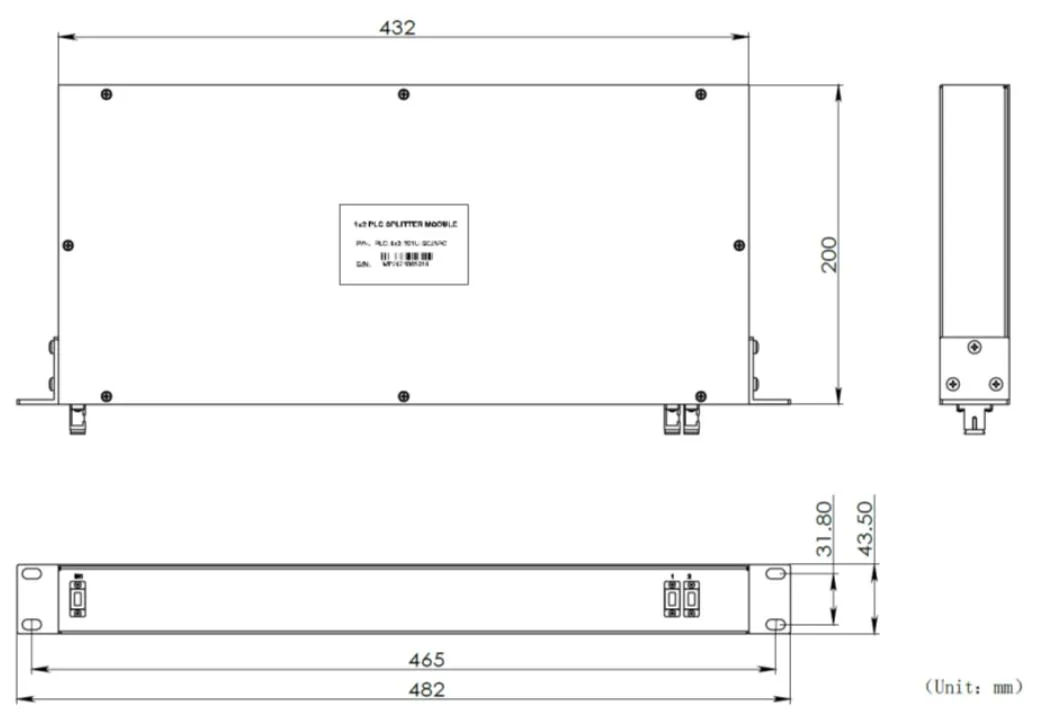

1 × 2 PLC Splitter -moduuli

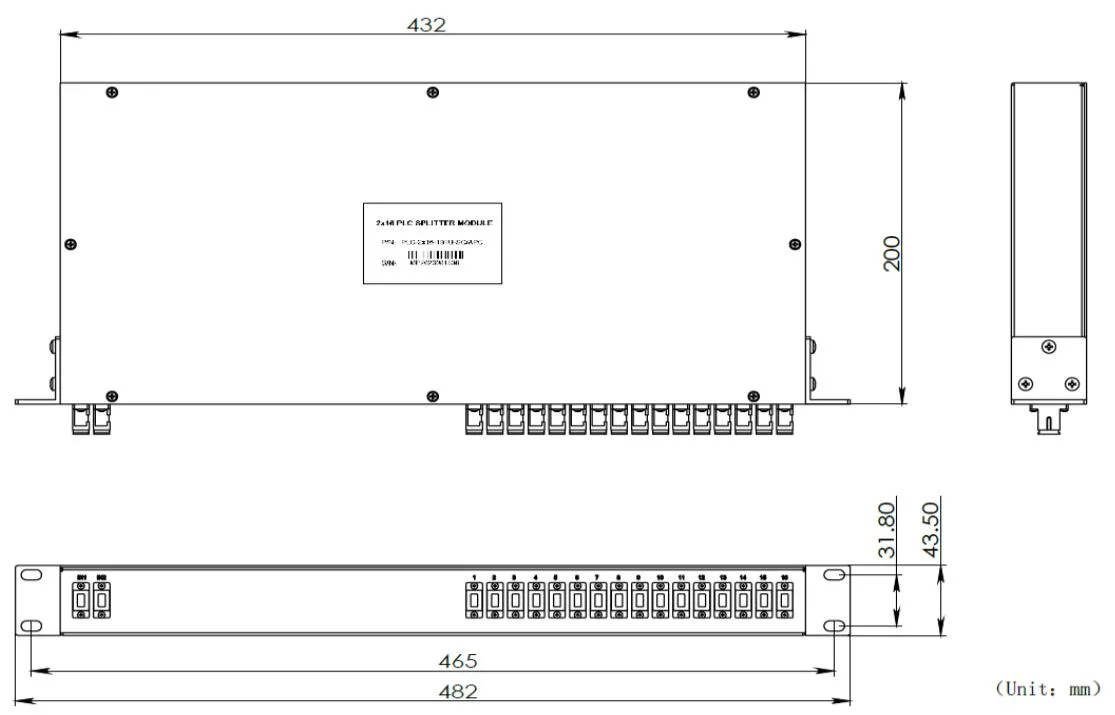

2 × 16 PLC -splitter -moduuli
1x2/2x16/2 × 32 PLC -splitter -spesifikaatio (1RU 19 tuuman telineen kiinnitystyyppi)

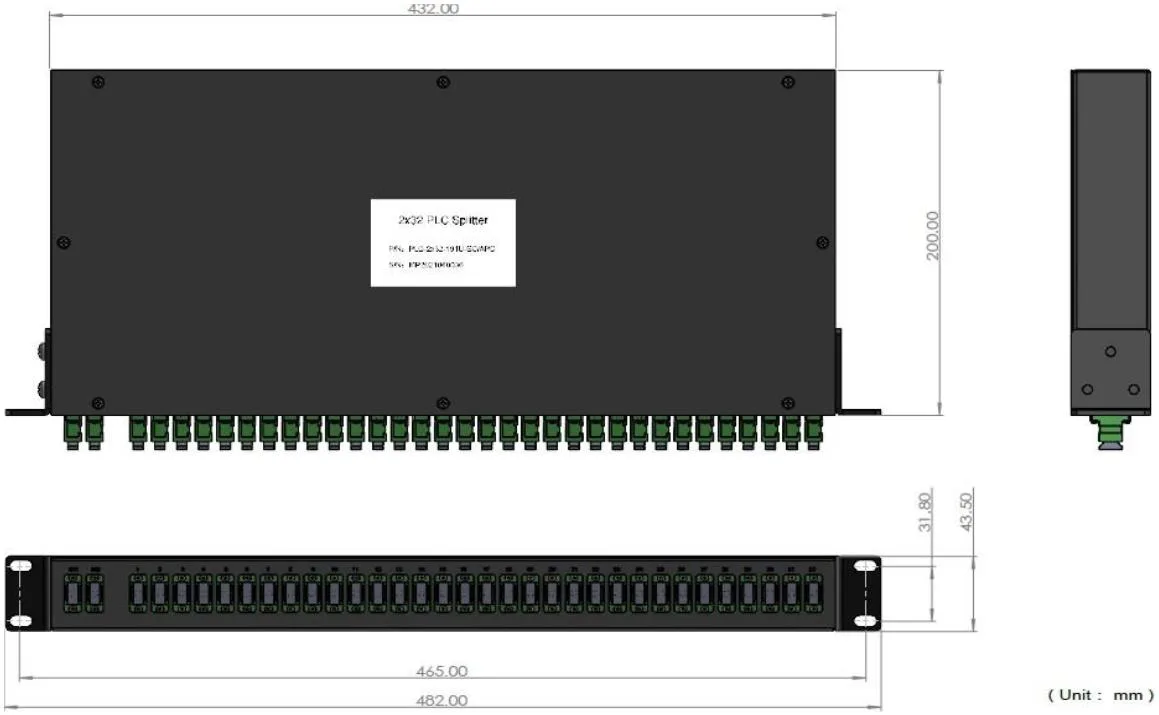

2 × 32 PLC Splitter -moduuli
| PLC | PLC -tyyppi | Aallonpituus | Laatikkotyyppi | Kuitutyyppi | Kuidun pituus | Liitin |
| PLC -jakaja |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310 nm 2 = 1550 nm 3 = 1310 ja 1550 nm 4 = 1260 ~ 1650 nm X = erityinen |
1 = metalliputki+paljain kuitu 1 = metalliputki+löysä putki 2 = 90x20x10 ABS -laatikko 3 = 100x80x10 ABS -laatikko 4 = 120x80x18 ABS -laatikko 5 = 140x120x20 ABS -laatikko 6 = metallilaatikko 7 = 1Ru 19 ”teline -kiinnitys X = erityinen |
1 = G652d 2 = G657A1 3 = G657A2 X = erityinen |
1 = 0,5m 2 = 1m 3 = 2m 4 = 3M 5 = sovitin X = erityinen |
1 = Ei mitään 2 = FC/UPC 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = SC/UPC 7 = SC/APC X = erityinen |
