3 mm:n pyöreä kaapeli E2000/APC-SC/UPC Patch-johdot

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Lähetä kysely

Tuotteen Kuvaus

The3 mm:n pyöreä kaapeli E2000/APC-SC/UPC Patch-johdotOrientalfiberin tuotteet on suunniteltu tarjoamaan tasaisen signaalin laatua eri verkkoympäristöissä. Tarkkojen liittimien ja ylivoimaisten päätypintojen kiillotusvaihtoehtojen (UPC & APC) ansiosta nämä kaapelit sopivat yksikuituliitäntöihin, jotka tukevat SC- ja LC-liittimiä. Orientalfiber tarjoaa tukku- ja toimittajavaihtoehtoja asiakkaille, jotka etsivät luotettavia valokuituratkaisuja.

Sovellukset

Palvelinkeskukset ja palvelinhuoneet
Ethernet-verkkoasennukset
FTTH (Fiber to the Home) -käyttöönotto
Runko-, vaaka- ja nousukaapelit
Videon, datan ja äänen siirto
Integrointi testilaitteisiin ja mittausjärjestelmiin

Tärkeimmät ominaisuudet

Erittäin tarkka liitin pieneen liitäntähäviöön
UPC- ja APC-päätypinnan kiillotusvaihtoehdot
Tukee SC-, LC- ja muita yksikuituliittimiä
Muokattavat pituudet projektin tarpeiden mukaan
100 % tehtaalla lopetettu ja testattu
ROHS-yhteensopiva ympäristöturvallisuuden vuoksi

Tekniset edut

Orientalfiberin 3 mm:n pyöreä kaapeli E2000/APC-SC/UPC Patch Cords on suunniteltu tiukkojen valmistusstandardien mukaisesti. Kaapelit säilyttävät vakaan optisen suorituskyvyn erilaisissa olosuhteissa vähentäen signaalin vaimennusta ja varmistaen luotettavan yhteyden. Ne soveltuvat sekä sisä- että ulkokäyttöön verkon suunnittelusta riippuen.

Miksi valita Orientalfiber

Ammattilaisenatoimittaja ja valmistaja, Orientalfiber tarjoaa päästä päähän -ratkaisuja valokuituverkkoihin. Neljällä tehtaalla, jotka kattavat sisä- ja ulkovalokaapeleita, ODN-komponentteja ja optisia verkkolaitteita, Orientalfiber tukee laajamittaisia käyttöönottoja ja suunnitteluprojekteja maailmanlaajuisesti. Niiden laatusertifikaatit, mukaan lukien ISO9001 ja ISO45001, heijastavat sitoutumista tarkkuusvalmistukseen ja työturvallisuuteen.

Asennus ja huolto

3 mm:n pyöreä kaapeli E2000/APC-SC/UPC-liitosjohdot ovat valmiita nopeaa käyttöönottoa varten. Tehdaspääte varmistaa minimaalisen asennusajan, kun taas kiillotetut liittimet vähentävät signaalin heijastusta. Orientalfiber antaa myös ohjeita oikeaan reitittämiseen, käsittelyyn ja testaukseen optimaalisen suorituskyvyn ylläpitämiseksi kaapelin koko käyttöiän ajan.

FAQ

Voinko tilata mukautettuja pituuksia?

Kyllä, Orientalfiber tarjoaa mukautettavia pituuksia projektisi vaatimuksiin.

Mitä liitintyyppejä tuetaan?

SC-, LC- ja muita yksikuituisia liittimiä tuetaan sekä UPC- että APC-kiillotusvaihtoehdoilla.

Onko nämä patch-johdot testattu ennen toimitusta?

Kyllä, jokainen3 mm:n pyöreä kaapeli E2000/APC-SC/UPC-liitosjohtoon 100 % tehtaalla päätetty ja testattu luotettavan suorituskyvyn varmistamiseksi.

Ota yhteyttä Orientalfiberiin

Tukku-, joukkotilauksia tai yksityiskohtaisia tuotetietoja varten ota yhteyttä Orientalfiberiin. Heidän ammattitaitoinen tiiminsä tarjoaa täyden tuen hankintoihin, projektisuunnitteluun ja huoltopalveluun.

Tekniset tiedot:

Rakennukset	Yksikkö	Kuvaukset
Kuitutila		Yksitila: ITU-T G657A1
Kuitumäärä		Yksinkertainen
Aallonpituus	nm	1310/1550
Lisäyksen menetys	dB	≤0,30
Palautustappio	dB	≥55 (APC) ≥50 (UPC)
Thight-Buffer Fiber Halkaisija	um	900
Thight-Buffer Fiber Color		Valkoinen
Kaapelivaipan väri		Keltainen
Kaapelivaipan materiaali		LSZH
Kaapelin halkaisija	mm	Φ3,0 ±0,20
Pituus	m	3,0 +0,1/-0
Liittimen tyyppi		SC/APC (vihreä) SC/UPC (sininen)
Päätypinnan kiillotus		APC ja UPC
Holkkimateriaali		Keraaminen
Yhteyden toistettavuus		> 800 kertaa
Minimaalinen taivutussäde	mm	≥20
Kuitu/kaapelin kiinnitys kohtaavat	N	50N±2N nopeudella 5N/s 120s kestolla
Käyttölämpötila	℃	-25 ℃ ~ +65 ℃
Varastointilämpötila	℃	-25 ℃ ~ +65 ℃

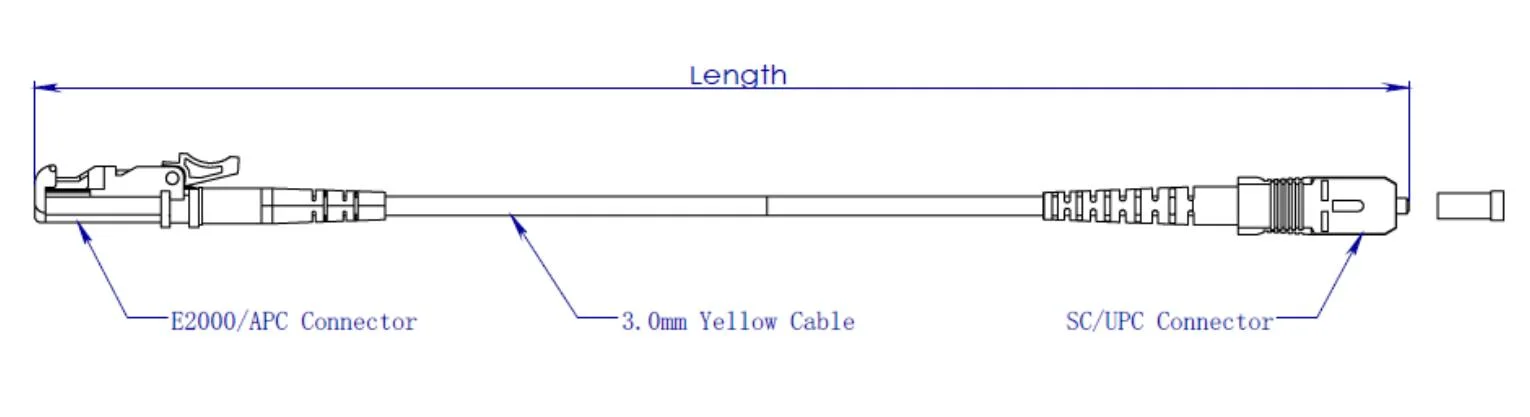

Mittapiirustus:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

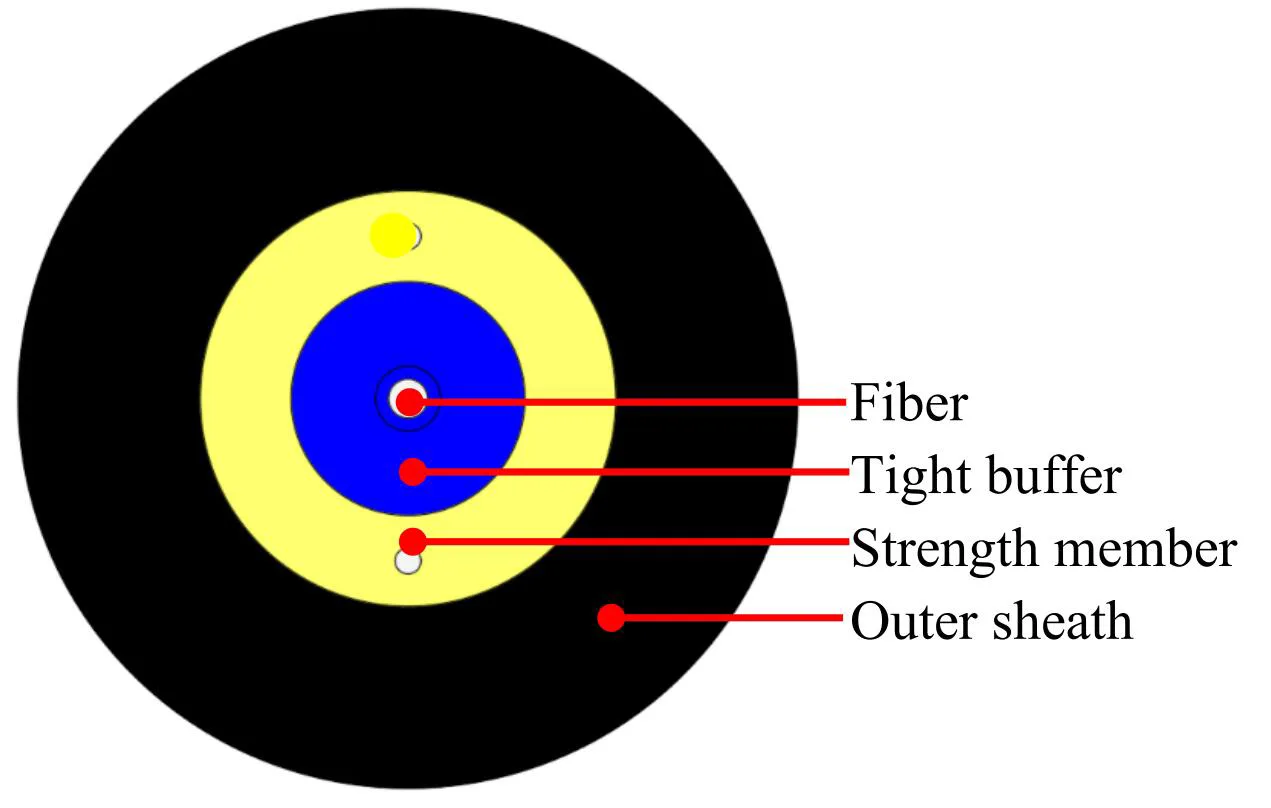

Kaapelin rakenne:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Tuotteet		Tekniset tiedot
Tiukka puskurikuitu	Kuitumäärä	1
	Kuitutyyppi	G.657A1
	Kuitu väri	Sininen
	Materiaali	LSZH
	Halkaisija	Φ0,9 ± 0,05 mm
	Tiukka puskurin väri	Valkoinen
Vahvuusjäsen	Materiaali	Polyesterilanka
Ulkovaippa	Materiaali	LSZH
	Halkaisija	Φ3,0 ± 0,2 mm
	Ulkovaippa Väri	Keltainen
Musteen merkki	Väri	Musta

Kuidun ominaisuus:

Kaapelikuidun kaikkien ominaisuuksien (valmiin kaapelin kuitu) tulee olla vähintään ITU-T:n suosituksen G.657A1 mukaisia ja niiden tulee olla seuraavat.

Tuote	Erittely
Kuitutyyppi	Yksittäinen tila
Kuitumateriaali	Seostettu piidioksidi
Vaimennuskerroin @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaapelin katkaisuaallonpituus	≤ 1260 nm
Nolladispersion aallonpituus	1300 ~ 1324 nm
Nolladispersion kaltevuus	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Mode-kentän halkaisija @ 1310 nm	8,8±0,4um
Ytimen / päällysteen samankeskisyysvirhe	≤ 0,5 um
Verhouksen halkaisija	125,0 ± 0,7 um
Verhouksen epäpyöreisyys	≤5 %
Ensisijaisen pinnoitteen halkaisija	242 ± 7 um
Samankeskisyys Primary Coating / Coating	≤10 µm
Pinnoite ei pyöreä	≤0,7 %
Vaimennus kaapelin taivutushäviöllä 1 kierros 1 säde 10 mm 10 kierrosta 1 säde 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
