Armored Duct Bow -tyyppinen kuituoptinen pudotuskaapeli

Orientalfiber keskittyy korkean suorituskyvyn optisten tietoliikennekaapeleiden tutkimukseen ja kehitykseen, tuotantoon ja toimitukseen, ja Armored Duct Bow -tyyppinen kuituoptinen pudotuskaapeli on ydinoptinen siirtotuote, joka on räätälöity kanavakaapelointiin ja FTTH-skenaarioihin. Tämä tuote käyttää perhosjohtokaapelia optisen viestinnän ydinalayksikkönä, käyttää standardoitua rakennesuunnittelua, jossa on vahvistuselementtejä, vettä estäviä materiaaleja ja panssaroituja kerroksia, ja se suorittaa vakaasti optisen signaalin siirtotehtävät monipuolisissa asennusympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

Orientalfiber Armored Duct Bow -tyyppinen kuituoptinen pudotuskaapeli on erikoistunut optinen tietoliikennekaapeli, joka on suunniteltu kanavan asentamiseen. Kun perhosjohto on optisen viestinnän keskusyksikkö, se on varustettu rinnakkaisilla vahvistuselementeillä molemmilta puolilta, jotka on kääritty suojaamaan vettä estävällä teipillä ja alumiiniteipillä ja peitetty suulakepuristetulla ulkovaipalla. Tämä strukturoitu tuote on omistettu vakaaseen optisen signaalin siirtoon FTTH-projekteissa ja kanavakaapelointijärjestelmissä, ja se on olennainen tukituote optisten verkkojen rakentamisessa.

Keskeiset edut ja myyntivaltit

Vakaa mekaaninen suorituskyky

Tämä tuote on rakennettu ammattimaisella rakennesuunnittelulla, ja siinä on erinomainen veto- ja puristuskestävyys. Sisäänrakennetut vahvistuselementit ja panssaroitu kerros suojaavat tehokkaasti sisäistä optista kuitua välttäen ulkoisen voiman puristamisen tai vetämisen aiheuttamia vaurioita rakentamisen ja päivittäisen käytön aikana, mikä varmistaa tuotteen pitkäaikaisen vakaan toiminnan monimutkaisissa ympäristöissä.

Kätevä rakentaminen ja huolto

Ainutlaatuisen huilusuunnittelun ansiosta Orientalfiber Armored Duct Bow -tyyppinen kuituoptinen pudotuskaapeli tukee nopeaa kuorimista ja liittämistä, mikä yksinkertaistaa huomattavasti rakennusprosessia paikan päällä, lyhentää asennusaikaa ja vähentää myöhemmän huollon ja korjauksen vaikeutta.

Luotettava vedenpitävä suorituskyky

Tuotteessa on kuiva rakenne ja ammattimainen vettä estävä rakenne, joka voi tehokkaasti estää kosteuden ja veden tunkeutumisen. Se mukautuu kosteisiin ja vesistöihin kanavaympäristöihin, mikä estää vesivaurioita vaikuttamasta tuotteen siirtotehoon ja pidentää kaapelin käyttöikää.

Tehdastuki ennen irtisanomista

Täyttääkseen standardoidun teknisen rakentamisen tarpeet tämä tuote tukee tehtaan valmiiksi lopettamista. Tehtaan yhtenäinen käsittely varmistaa tuotteiden laadun ja suorituskyvyn yhdenmukaisuuden, vähentää paikan päällä tapahtuvia prosessointivirheitä ja vastaa suurten ja keskisuurten optisten verkkoprojektien rakennusstandardeja.

Tekniset tiedot

Orientalfiber tarjoaa monipuolisia teknisiä konfigurointiratkaisuja Armored Duct Bow -tyyppiselle kuituoptiselle pudotuskaapelille, joka vastaa eri projektien räätälöityihin tarpeisiin:

Ydinrakenne: Keski-perhosjohto + kaksinkertainen rinnakkainen vahvistuselementti
Suojakerros: Vettä estävä teippikäämitys + alumiiniteipillä suojattu kerros
Vaipan materiaali: Erittäin luja kulutusta ja korroosiota kestävä polymeerimateriaali
Rakenteelliset ominaisuudet: Kuiva vettä estävä rakenne, vakiomuotoinen ura helpottaa rakentamista
Käyttöympäristö: Soveltuu sisä- ja ulkokanaviin, sopii tavanomaisiin viestintätekniikan lämpötila- ja kosteusalueisiin

Sovelluskentät

Orientalfiber Armored Duct Bow -tyyppistä kuituoptista pudotuskaapelia käytetään laajasti useissa optisissa viestintätilanteissa sen vakaan suorituskyvyn ansiosta, ja se kattaa seuraavat avainalueet:

FTTH (Fiber To The Home) -verkkorakenne, joka tarjoaa vakaan optisen tiedonsiirron asuinalueen laajakaistayhteyksiin
Kotimaisten ja ulkomaisten telealan toimijoiden standardikanavakaapelointiprojektit
Radio- ja televisioviestintä- ja tiedonsiirtojärjestelmät
Lähiverkon tiedonsiirtojärjestelmät teollisissa skenaarioissa
Optisten tietoliikenneyhteyksien projektit sähkövoimalla, rautatieliikenteellä, moottoriteillä ja muilla infrastruktuurialoilla

Ominaisuus

Kuiva rakenne ja vesitiivis

Erinomainen veto- ja iskunkesto

Huilun muotoilu helpottaa kuorimista ja liittämistä

Sovellus

Kaapelointi kanavaan

FTTH (kuitu kotiin)

Tehtaalla valmiiksi päätetty

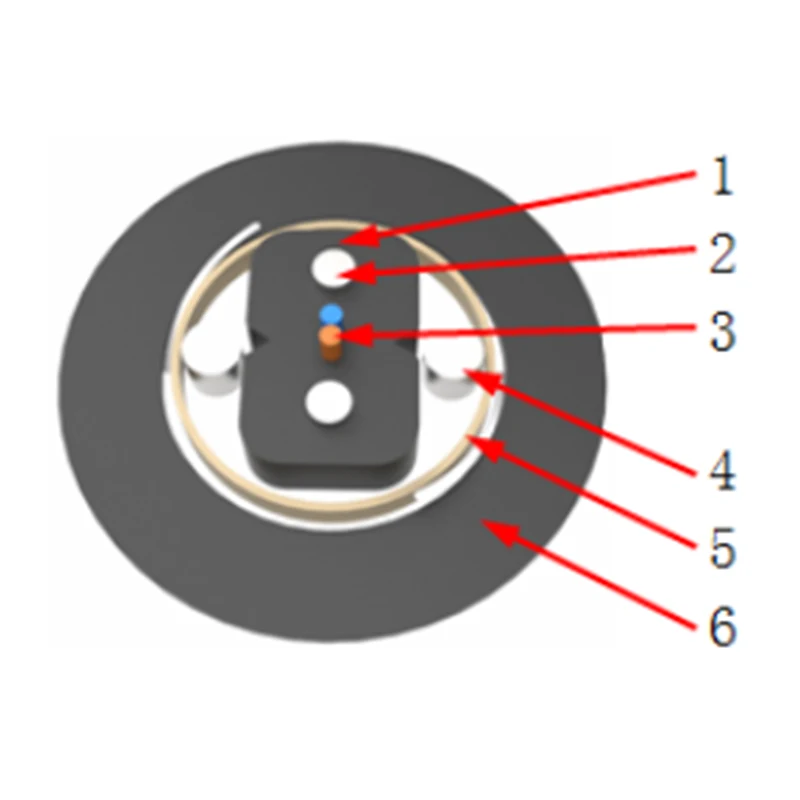

Rakenne ja materiaali

Ei.	Tuote	Materiaali
1	Sisävaippa	PVC, LSZH
2	Vahvuusjäsen	Teräslanka, FRP, KFRP
3	Kuitu	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Tukivoimajäsen	Teräslanka, FRP
5	Vettä hylkivä materiaali	Vettä estävä teippi
6	Panssaroitu kerros	Alumiininen teippi
7	Ulkovaippa	LSZH, PE
8	Väri	Musta

Armored Duct Bow-type Fiber Optic Drop Cable

Kaapelin omaisuus

Kaapelin tyyppi	Ulottuvuus		Vetolujuus		Puristuskestävyys		Taivutussäde
	Yksikkö	Kaapeli	Pitkäaikainen	Lyhytaikainen	Pitkäaikainen	Lyhytaikainen	Staattinen	Dynaaminen
	(mm)		(N)		(N/100mm)		—
GJYXFHA – 1/2/4	2,0 × 3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0 × 3,0	7.5	300	600	1000	2200	10·D	20·D

Huomautuksia: D = Kaapelin halkaisija.

Kuidun ominaisuus

Kuitutyyppi	Vaimennus (maks.)		Makro mutkahäviö (maks.)
	1310 nm	1550 nm	Φ30mm 10 ympyrää (käännöstä)	Φ20mm 1 ympyrä (käännös)	Φ15mm 1 ympyrä (käännös)	Φ32mm 1 ympyrä (käännös)	Φ60mm 100 ympyrää (käännöstä)
	(dB/km)		(dB)
G.652 D	0.40	0.30	Ei käytössä	Ei käytössä	Ei käytössä	0,05 @ 1550 nm	0,05 @ 1625 nm
G.657 A1	0.40	0.30	0,25 @ 1550 nm 1,00 @ 1625 nm	0,75 @ 1550 nm 1,50 @ 1625 nm	Ei käytössä	Ei käytössä	Ei käytössä
G.657 A2	0.40	0.30	0,03 @ 1550 nm 0,10 @ 1625 nm	0,1 @ 1550 nm 0,2 @ 1625 nm	0,5 @ 1550 nm 1,0 @ 1625 nm	Ei käytössä	Ei käytössä
