Itsekantava kuituoptinen pyöreä pudotuskaapeli

Itsekantava kuituoptinen pyöreä pudotuskaapeli koostuu tiukasti puskuroidusta optisesta kuidusta, joka on päällystetty lujalla aramidilangalla, jonka ulkopuolelle on kiinnitetty metallivahvistuselementti ja lopuksi siihen puristetaan kerros vaippamateriaalia.

Lähetä kysely

Tuotteen Kuvaus

Orientalfiberin itsekantava kuituoptinen pyöreä pudotuskaapeli koostuu tiukasti puskuroiduista optisista kuiduista, joita ympäröi erittäin luja aramidilanka. Kestävyyden lisäämiseksi on lisätty metallivahvistuselementti, ja koko kokoonpano on suojattu kestävällä vaippakerroksella. Tämä rakenne varmistaa sekä mekaanisen lujuuden että optisen suorituskyvyn antennikäytössä.

Keskeiset edut

Korkea vetolujuus kestää ilmajännityksen ja ympäristön rasituksen
Erinomainen joustavuus ja taivutettavuus helpottaa asennusta ja reititystä
Mukautettavat palonestoaineet paikallisten standardien mukaisesti
Tehtaalla valmiiksi päätetty vaihtoehto vähentää asennusaikaa ja virheitä

Tekniset tiedot

Parametri	Erittely
Kaapelin tyyppi	Itsekantava Round Drop -kaapeli
Kuitutyyppi	Yksitila / monitila (muokattavissa)
Puskurimateriaali	Tiukasti puskuroitu
Vahvistaminen	Aramidlanka + metallielementti
Ulkovaippa	Paloa hidastava PE/PVC
Vetolujuus	2000 N asti
Asennusympäristö	Antenni, ulkona, viimeisen mailin FTTH

Sovellukset

FTTH (Fiber To The Home) -verkot
Viimeisen mailin antenniyhteys
Valmiiksi päätetyt kaapelit nopeaa käyttöönottoa varten
Tietoliikenne, lähiverkot ja teollisuuden tiedonsiirtojärjestelmät

Käyttötapaus ja suhteelliset edut

Perinteisiin pudotuskaapeleihin verrattuna Orientalfiber-tehtaan itsekantava kuituoptinen pyöreä pudotuskaapeli tarjoaa paremman mekaanisen lujuuden ja pitkäikäisyyden, mikä vähentää huoltotiheyttä. Sen joustava muotoilu mahdollistaa sujuvamman asennuksen pylväille tai seinille. Useat paloa hidastavat laatuluokat tekevät siitä mukautuvan sekä asuin- että teollisuusympäristöön, mikä tarjoaa kilpailuedun tavallisiin markkinavaihtoehtoihin verrattuna.

Brändin uskottavuus

Jiangsu Xuben Photoelectric Technology Co., Ltd on konserniyhtiö, jolla on neljä tehdasta, joiden kokonaispinta-ala on 15 000 neliömetriä ja joiden vuotuinen tuotantoarvo on 20 miljoonaa dollaria. Ryhmään kuuluu sisätilojen valokuitukaapelitehdas, optisten kuitukaapelien ulkokäyttöön tarkoitettu tehdas, ODN-optisten komponenttien tehdas ja optisten verkkolaitteiden tehdas. Yrityksellä on ISO9001- ja ISO45001-sertifikaatti, ja se on toimittanut kuituoptisia ratkaisuja kotimaisille ja kansainvälisille teleoperaattoreille, teollisuuden etupään järjestelmiä, rautatieliikennettä, moottoriteitä ja paljon muuta. Asiakkaat ympäri maailmaa tunnustavat Orientalfiber-tuotteiden luotettavuuden ja laadun.

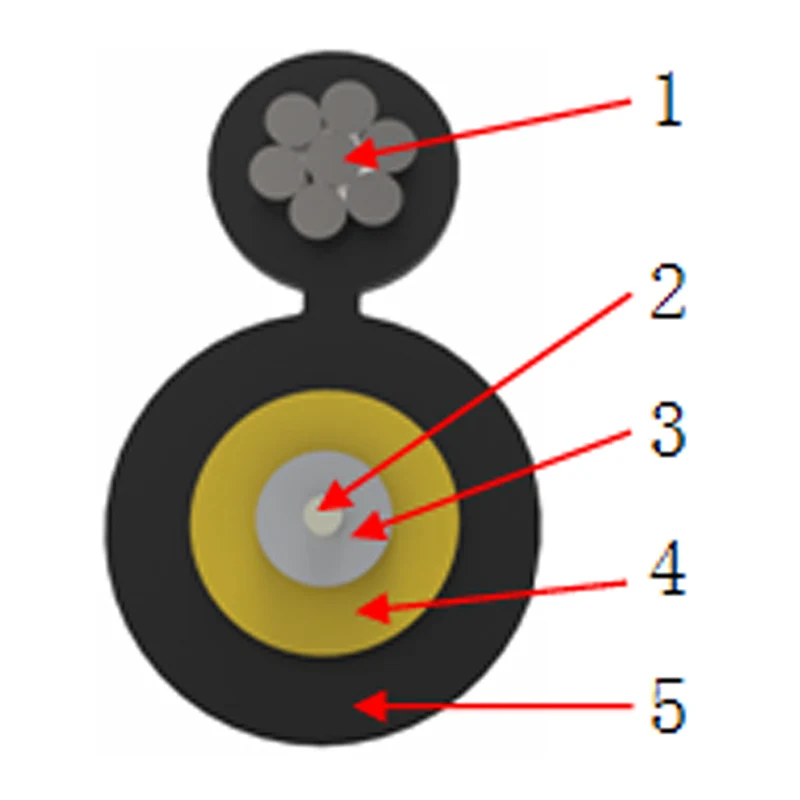

Rakenne ja materiaali

Ei.	Tuote	Materiaali
1	Tukivoimajäsen	Teräslanka (säikeinen).
2	Kuitu	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
3	Tiukka puskuri	PVC, LSZH
4	Vahvuusjäsen	Aramidi lanka
5	Ulkovaippa	LSZH
6	Väri	Musta

Self-supporting Fiber Optic Round Drop Cable

Kaapelin omaisuus

Kaapelin tyyppi	Halkaisija		Vetolujuus		Puristuskestävyys		Taivutussäde
	Halkaisija		Vetolujuus		Puristuskestävyys		B6a2		B6a1		B1.3
	Tiukka puskuri	pystyy	Pitkäaikainen	Lyhytaikainen	Pitkäaikainen	Lyhytaikainen	Staattinen	Dynaaminen	Staattinen	Dynaaminen	Staattinen	Dynaaminen
	(mm)		(N)		(N/100mm)		(mm)		(mm)		(mm)
GJYRCH-1	0.90	3,5 - 6,2	300	600	1000	2200	15	30	20	40	30	60
GJYRCH-2	0.60	3,5 - 6,2	300	600	1000	2200	35	70	35	70	35	70

Kuidun ominaisuus

Kuitutyyppi	Vaimennus (maks.)		Makro mutkahäviö (maks.)
	1310 nm	1550 nm	Φ30mm 10 ympyrää (käännöstä)	Φ20mm 1 ympyrä (käännös)	Φ15mm 1 ympyrä (käännös)	Φ32mm 1 ympyrä (käännös)	Φ60mm 100 ympyrää (käännöstä)
	(dB/km)		(dB)
G.652 D	0.38	0.28	Ei käytössä	Ei käytössä	Ei käytössä	0,05 @ 1550 nm	0,05 @ 1625 nm
G.657 A1	0.38	0.28	0,25 @ 1550 nm 1,00 @ 1625 nm	0,75 @ 1550 nm 1,50 @ 1625 nm	Ei käytössä	Ei käytössä	Ei käytössä
G.657 A2	0.38	0.28	0,03 @ 1550 nm 0,10 @ 1625 nm	0,1 @ 1550 nm 0,2 @ 1625 nm	0,5 @ 1550 nm 1,0 @ 1625 nm	Ei käytössä	Ei käytössä
