Valmiiksi päätetty pyöreä kuituoptinen pudotuskaapeli

Valmiiksi päätetyt pyöreät kuituoptiset pudotuskaapelit tarjoavat vankan ja tiiviin liitäntäratkaisun Fiber to the Home (FTTH) -ratkaisulle nopean ja tarkan liitäntäjärjestelmän avulla, mikä vähentää asennusaikaa, teknisiä virheitä ja huoltoa. Lisäksi se takaa verkon korkean luotettavuuden ja kestävyyden.

Lähetä kysely

Tuotteen Kuvaus

Tuoteluokka: Fiber to the Home (FTTH) -yhteysratkaisut
Avaintoiminto: Nopeasti asennettava plug and play -pudotuskaapeli vahvistetulla SC/APC-liitännällä.
Yhteensopivuus: Täyttää IEC 61754-4 -standardit optisen liitännän suorituskyvyn osalta.

Orientalfiber tarjoaa valmiiksi päätetyn pyöreän kuituoptisen pudotuskaapelin korkean suorituskyvyn ratkaisuna asuin- ja kaupallisiin kuitujen käyttöön. Tämä Jiangsu Xuben Photoelectric Technology Co., Ltd:n suunnittelema kaapeli integroi vankan mekaanisen suojan tarkkuussuunnitelluilla liittimillä varmistaakseen vakaan signaalinsiirron erilaisissa ympäristöolosuhteissa.

Tuotteen määritelmä ja toiminnallinen laajuus

Valmiiksi päätetty pyöreä kuituoptinen pudotuskaapeli on erikoistunut optinen kokoonpano, joka koostuu lujasta 5 mm:n pyöreästä kaapelista, joka on tehtaalla päätetty vahvistetulla SC/APC-liittimellä. Toisin kuin tavalliset kenttäpääteiset kaapelit, tämä esiliitetty ratkaisu eliminoi paikan päällä tapahtuvan liitoksen tarpeen tilaajapäässä, koska siinä käytetään korkealaatuista zirkoniumholkkia, joka ylläpitää alhaista liitäntähäviötä ja korkeaa paluuhäviötä koko verkon käyttöiän ajan.

Ydinedut ja tekninen huippuosaaminen

1. Tarkkuustekniikka

Valmiiksi päätetyssä pyöreässä kuituoptisessa pudotuskaapelissa on vahvistettu SC/APC-liitin A-puolella, mikä varmistaa tiiviin, säänkestävän liitännän. Zirkoniumholkkien käyttö takaa vakaan kohdistuksen, mikä vähentää signaalin heikkenemisen riskiä lämpötilan vaihteluista tai mekaanisesta tärinästä.

2. Parannettu kestävyys

Pitkäikäiseksi suunniteltu kaapelirakenne sisältää:

HDPE/LSZH ulkotakki: Kestää UV-säteilyä ja ympäristön rasitusta.

Vettä estävät komponentit: Integroidut lasikuitu- ja aramidilangat estävät kosteuden sisäänpääsyn.

G657A1/A2-kuitu: Tarjoaa ylivertaisen taivutukselle herkän suorituskyvyn, mikä on kriittinen tiukassa reitityksessä kaupunkien FTTH-ympäristöissä.

3. Optimoitu käyttöönottotehokkuus

Valmiiksi päätetyn pyöreän kuituoptisen pudotuskaapelin avulla teleoperaattorit voivat lyhentää asennusaikaa merkittävästi. B-puolen "avoin pää" mahdollistaa helpon putkien vetämisen ennen lopullista päättämistä jakelupisteessä.

Sovelluskentät

Valmiiksi päätetyn pyöreän kuituoptisen pudotuskaapelin monipuolisuus tekee siitä sopivan useille korkean kysynnän aloille:

Tietoliikenne: Viimeisen mailin FTTH-yhteydet kotitalouksien Internet-palveluntarjoajille.

Lähetys: Signaalin siirto radio- ja televisioverkkoihin.

Teollisuusinfrastruktuuri: Etupään yhteydet älykkäille verkkoille, rautatieliikenteelle ja valtateiden valvontajärjestelmille.

Lähiverkot (LAN): Nopea tiedonsiirto kampukselle tai toimistokompleksille.

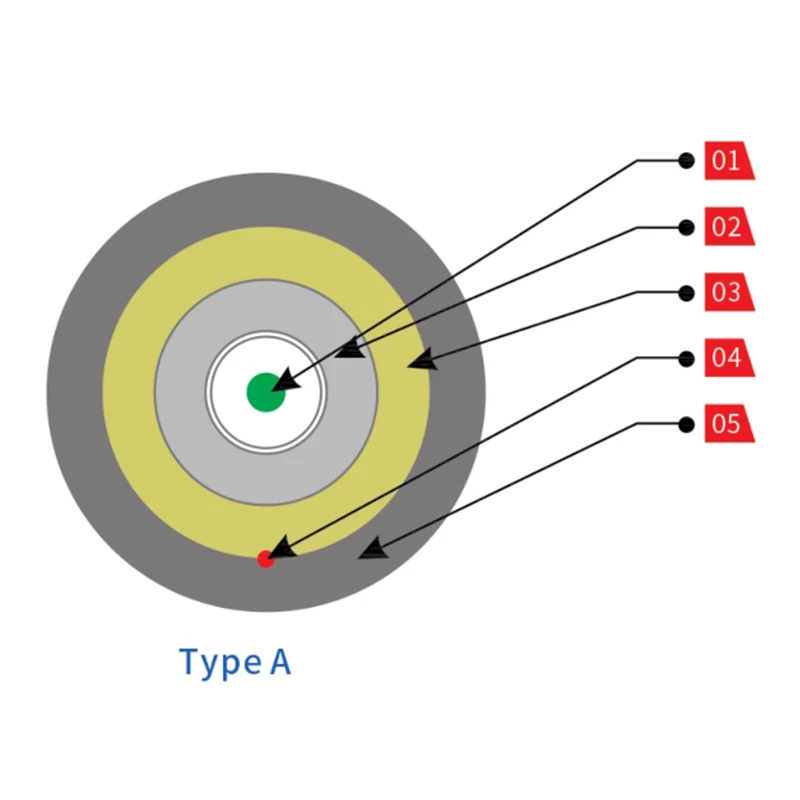

Rakennepiirustus

900 μm puskuri

PBT putki

Vettä hylkivät lasikuitu- ja aramidilankakuitupuskurit

Ripcord

LSZH takki

Pre-terminated Round Fiber Optic Drop Cable

Tyyppi A

900 μm puskuri

Sisäinen vaippa

Vettä hylkivät lasikuitu- ja aramidilankakuitupuskurit

Vahvuusjäsen

Ripcord

Ulkovaippa

Sininen värilinja

Pre-Terminated Round Fiber Optic Drop Cable

Tyyppi B

Liittimen tiedot

Malli: Tyyppi E

Väri: Musta

Materiaali: PC+ABS

Liitin: SC/APC

Käytettävä kaapeli: 5 mm pudotuskaapeli

Ominaisuudet

Modulaarinen rakenne, helppo laajentaa

Se voi toimia ja asentaa ulos

Suojausluokka: IP68

RL: ≥55 dB

Pre-Terminated Round Fiber Optic Drop Cable

Optiset tiedot

Parametri	Arvo
Liittimen tyyppi	E Tyyppi
Liittimen kiinnityshäviö (dB)	IL: ≤0,3 dB Max. 0,3 dB + 0,4 dB/km * L(km) @ 1310 nm Max. 0,3 dB + 0,35 dB/km * L(km) @ 1550 nm IEC 61300-3-4 menetelmän B mukaisesti
Liittimen paluuhäviö (dB)	RL: ≥55 dB Min. 60dB @ 1310&1550nm IEC 61300-3-6 mukaan
Kaapelin pituus (m)	50, 100, 150, 200, 250 jne
Suojausaste	IP 68

Kaapelin kokoonpano

Lisäyshäviö: Max. 0,3 dB + 0,35 dB/km * L(km) @ 1310 nm

Max. 0,3 dB + 0,21 dB/km * L(km) @ 1550 nm

IEC 61300-3-4 menetelmän B mukaan

Paluuhäviö: Min. 60 dB @ 1310&1550nm

IEC 61300-3-6 mukaan

Mekaaniset tiedot

Tuote	Testausmenetelmä	Vaatimus
Vetolujuus	IEC 60794-1-E1 (1000N/1h)	Kuidun venymä ≤0,40 % Jäännösvenymä ≤ 0,05 % Vaimennuksen muutos ≤ 0,1 dB @ 1550 nm
Tasoitus	IEC 60794-1-E3 (1000 N/100 mm 15 minuutissa)	Vaimennuksen muutos ≤ 0,1 dB @ 1550 nm
Vaikutus	IEC 60794-1-2-E4 (5 N.m isku ja D = 300 mm)	Vaimennuksen muutos ≤ 0,1 dB @ 1550 nm
Vääntö	IEC 60794-1-2-E7 (25 N kuorma ja 10 sykliä)	Vaimennuksen muutos ≤ 0,1 dB @ 1550 nm
Kaarevuus	IEC 60794-1-2-E6 (D = 100 mm ja 55 N kuorma, 25 sykliä)	Vaimennuksen muutos ≤ 0,1 dB @ 1550 nm
Lämpötila-alue	IEC 60794-1-2-F1 (-15 °C ~ + 65 °C)	Vaimennuksen muutos ≤ 0,2 dB @ 1550 nm
Veden tunkeutuminen	IEC 60794-1-2-F5A (Pituus 3 m, korkeus 1 m, 24 tuntia)	Lopeta vesivuoto
Vaipan kutistuminen	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86 (85°C, 4小时)	≤ 5,0 %
RoHs (2011/65/EU)	Täyttää
