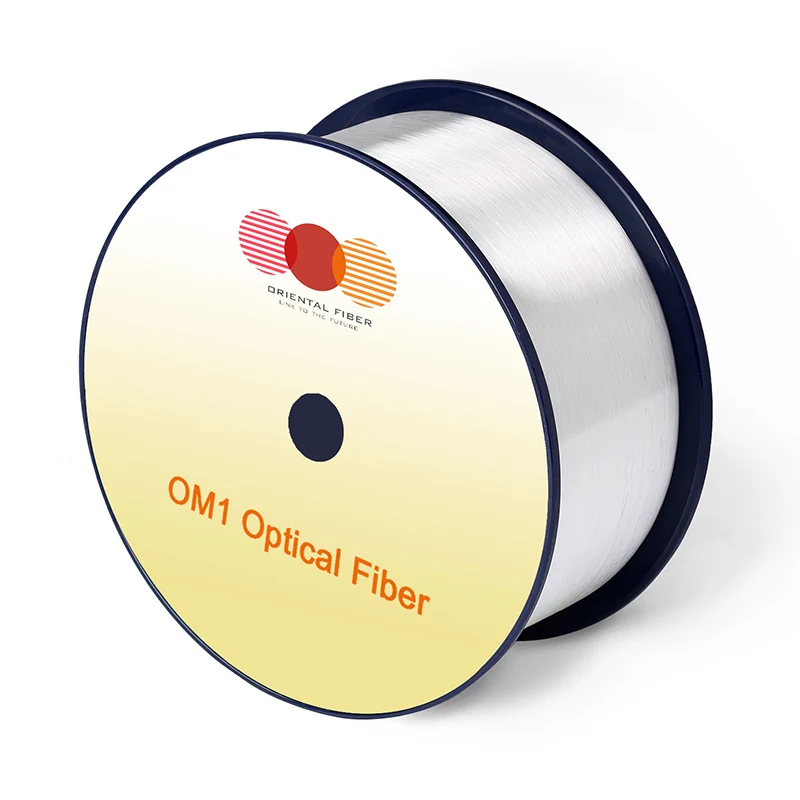

Multi-moodin optinen kuitu OM1

Ominaispiirteet

Olosuhteet

Määritetyt arvot

Yksiköt

Geometrian ominaisuudet

Ytimen halkaisija

-

62,5 ± 2,5

[μm]

Ytimen ympyrällisyys

-

≤5,0

[%]

Verhoushalkaisija

-

125,0 ± 1,0

[μm]

Verhous ei-ympyrällisyys

-

≤1,0

[%]

Pinnoitteen halkaisija

-

245 ± 7

[μm]

Pinnoitus/verhouskoncentrisuusvirhe

-

≤10,0

[μm]

Pinnoittaminen ei-ympyrällisyys

-

≤6,0

[%]

Ydin-/verhouksen samankeskisyysvirhe

-

≤1,5

[μm]

Toimituspituus

-

jopa 17,6 saakka

[km/kela]

Optiset ominaisuudet

Vaimennus

850 nm

≤2,7

[db/km]

1300 nm

≤0,6

[db/km]

Yli täynnä modaalikaistanleveyttä

850 nm

≥200

[MHz · km]

1300 nm

≥500

[MHz · km]

Numeerinen aukko

-

0,275 ± 0,015

-

Ryhmän taitekerroin

850 nm

1.496

-

1300 nm

1.491

-

Nolla dispersioaallonpituus ， λ0

-

1320 ~ 1365

[NM]

Nolla dispersiokaltevuus ， S0

1320nm≤ λ0 ≤1348nm

≤0,11

[ps/(nm2 · km)]

1348nm≤ λ0 ≤1365nm

≤0,001 （1458-L0）

[ps/(nm2 · km)]

Makrokantamistappio

-

-

-

100 kierrosta @ 37,5 mm säde

850 nm

≤0,50

[DB]

1300 nm

≤0,50

[DB]

Takaisinominaisuudet

1300 nm

Vaihe （kaksisuuntaisen mittauksen keskiarvo）

-

≤0,10

[DB]

Välitöntä kuidun pituuden ja pisteen epäjatkuvuuden yli

-

≤0,10

[DB]

Vaimenemisen yhtenäisyys

-

≤0,10

[db/km]

Ympäristöominaisuudet

850 nm ja 1300 nm

Lämpötilapyöräily

-60 -85 ℃

≤0,10

[db/km]

Lämpötilan kosteuspyöräily

-10 ℃ -85 ℃ ， 4% -98% RH

≤0,10

[db/km]

Veden upotus

23 ℃, 30 päivää

≤0,10

[db/km]

Kuivaa

85 ℃ ， 30 päivää

≤0,10

[db/km]

Kosteuslämpö

85 ℃, 85% RH ， 30 päivää

≤0,10

[db/km]

Mekaaninen eritelmä

Todistustesti

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Pinnoitusliuskovoima

Tyypillinen keskimääräinen voima

1.5

[N]

huippuvoima

≥1,3 ， ≤8,9

[N]

Dynaaminen stressin korroosion herkkyysparametri （nd, tyypillinen）

-

20

-
