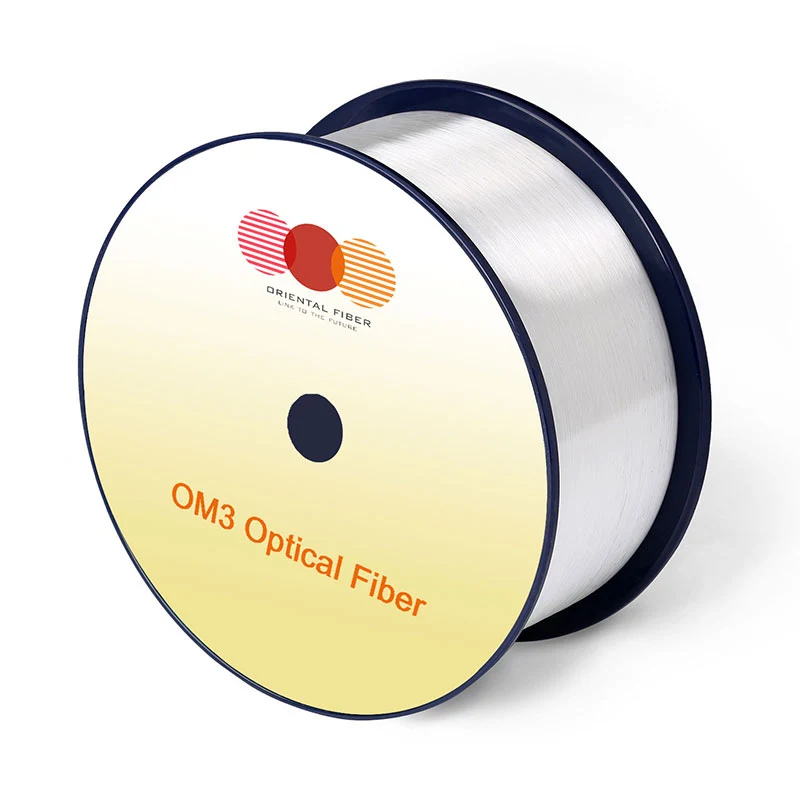

Multi-moodin optinen kuitu OM2+/OM3

Ominaispiirteet

Olosuhteet

Määritelty arvot

Yksiköt

Geometria Ominaispiirteet

Ydin Halkaisija

-

50 ± 2,5

[μm]

Ydin Ympyrällisyys

-

≤5,0

[%]

Verhous Halkaisija

-

125,0 ± 1,0

[μm]

Verhous Ympyrällisyys

-

≤0,6

[%]

Pinnoite Halkaisija

-

245 ± 7

[μm]

Pinnoitus/verhous Samankeskisyysvirhe

-

≤10,0

[μm]

Pinnoite Ympyrällisyys

-

≤6,0

[%]

Ydin/verhous Samankeskisyysvirhe

-

≤1,0

[μm]

Toimitus Pituus

-

ylöspäin 8,8

[km/kela]

Optinen Ominaispiirteet

Vaimennus

850 nm

≤2,4

[db/km]

1300 nm

≤0,6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 taivuttamaton

Ylivoimainen Modaalinen kaistanleveys

850 nm

≥700/≥1500/≥3500

[MHz · km]

1300 nm

≥500/≥500/≥500

[MHz · km]

Tehokas Modaalinen kaistanleveys

850 nm

≥950/≥2000/≥4700

[MHz · km]

Soveltaminen tukeva etäisyys jstk

-

-

-

40GBase-SR4 / 100 gbase-sr101

850 nm

-/140/170

[M]

10GBase-SR

850 nm

150/300/550

[M]

1000Base-SR

850 nm

750/1000/1100

[M]

DMD Määritys

Vaatimusten mukainen ja tiukempi kuin IEC60793-2-10 vaatimukset

-

Numeerinen Aukko

-

0,200 ± 0,015

-

Ryhmä Taitekerroin

850 nm

1.482

-

1300 nm

1.477

-

Nolla dispersioaallonpituus (λ0)

-

1295-1340

[NM]

Nolla -dispersio kaltevuus (S0)

1295 nm≤λ0≤1310nm

≤0,105

[ps/(nm2 · km)]

1310Nm≤λ0≤1340Nm

≤0.000375 (1590-l0)

[ps/(nm2 · km)]

Makrokadistus Tappio2

-

-

-

2 Kääntyy @ 15 mm säde

850 nm

≤0,1

[DB]

1300 nm

≤0,3

[DB]

2 Kääntyy @ 7,5 mm säde

850 nm

≤0,2

[DB]

1300 nm

≤0,5

[DB]

Takaapäin Ominaispiirteet

1300 nm

Vaihe （kaksisuuntaisen mittauksen keskiarvo）

-

≤0,10

[DB]

Väärinkäytökset Yli kuidun pituus ja pisteen epäjatkuvuus

-

≤0,10

[DB]

Vaimennus Yhtenäisyys

-

≤0,08

[db/km]

Ympäristö- Ominaispiirteet

850 nm & 1300nm

Lämpötila Pyöräily

-60 -85 ℃

≤0,10

[db/km]

Lämpötilan kosteus Pyöräily

-10 ℃ -85 ℃ ， 4% -98% RH

≤0,10

[db/km]

Vettä Upotus

23 ℃, 30 päivää

≤0,10

[db/km]

Kuiva Lämmitys

85 ℃ ， 30 päivää

≤0,10

[db/km]

Kostea Lämmitys

85 ℃, 85% RH ， 30 päivää

≤0,10

[db/km]

Mekaaninen Eritelmä

Todiste Testata

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Pinnoite Riisua

tyypillinen keskimääräinen voima

1.5

[N]

huippu pakottaa

≥1,3, ≤8,9

[N]

Dynaaminen stressin korroosion herkkyysparametri （nd, tyypillinen）

-

20

-
