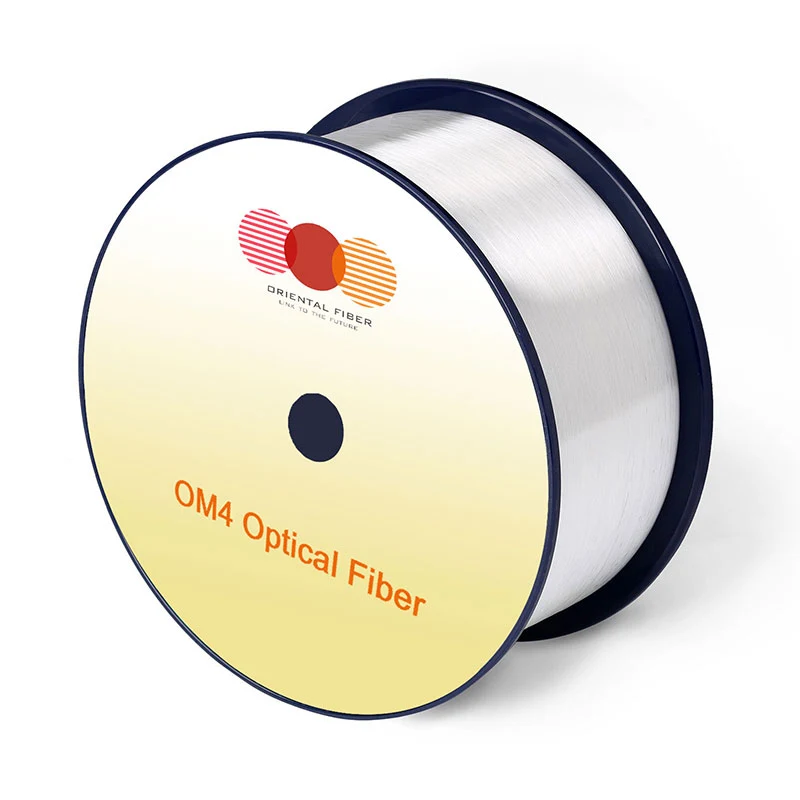

Monimuotoinen optinen kuitu OM4

Monimuotoinen optinen kuitu OM4 on Orientalfiber Manufacturerin tuote, se on suunniteltu 100G/kanava- ja terabit BiDi -teknologialle, joka tarjoaa korkean kaistanleveyden 850nm - 870nm ja 910nm aallonpituusalueella. Se voi kompensoida 100G/kanava-lähetin-vastaanottimien keskiaallonpituussiirtymän aiheuttamaa signaalin vaimenemista, mikä varmistaa datakeskusten sujuvan päivityksen 400G:n, 800G:n ja suurempiin tiedonsiirtonopeuksiin. Se on täysin taaksepäin yhteensopiva perinteisten OM4- ja OM5-kuitujen kanssa.

Lähetä kysely

Tuotteen Kuvaus

Pilvilaskennan ja tekoälyohjatun liikenteen nopea kehitys edellyttää vankkaa fyysistä kerrosta, joka pystyy käsittelemään terabitin mittakaavan nopeuksia. Orientalfiber tarjoaa ensiluokkaisen monimuotoisen optisen kuidun OM4:n, joka on erityisesti suunniteltu 100 Gt/kanava ja enemmän. Jiangsu Xuben Photoelectric Technology Co., Ltd:n lippulaivatuotteena tämä kuitu tarjoaa kriittisen kaistanleveyden, joka vaaditaan 850 nm - 910 nm alueella, tukee BiDi-tekniikkaa ja varmistaa saumattoman siirtymäpolun datakeskuksille, jotka siirtyvät 400 G, 800 G ja jopa 1,6 Tb/s Ethernetiin.

PCVD Precision: Modaalisen dispersion hallitseminen terabitinopeuksilla

Nykyaikaisten korkean suorituskyvyn laskentakeskusten vaatimilla nopeuksilla pieninkin poikkeama kuituytimessä voi johtaa signaalin katkeamiseen. Orientalfiberin monimuotoinen optinen kuitu OM4 on valmistettu käyttämällä edistynyttä plasmakemiallista höyrypinnoitusprosessia (PCVD) signaalin täydellisen eheyden varmistamiseksi.

Ultra-hieno taiteindeksiprofiili: Säätämällä lasin kerrostumista molekyylitasolla saavutamme lähes täydellisen asteittaisen indeksin profiilin. Tämä vähentää merkittävästi Differential Mode Delay (DMD) -viivettä, joka on nopean monimuotolähetyksen ensisijainen pullonkaula.
Aallonpituuspoikkeaman kompensointi: Monimuotoinen optinen kuitu OM4 on optimoitu kompensoimaan nopeiden lähetin-vastaanottimien keskiaallonpituussiirtymän aiheuttamaa signaalin vaimennusta, mikä varmistaa vakaan suorituskyvyn 850–870 nm ja 910 nm ikkunoissa.
Ylivertainen geometrinen tasaisuus: Tarkka ytimen ja päällysteen välinen samankeskisyys varmistaa, että jokainen liitäntäpiste säilyttää mahdollisimman pienen liitäntähäviön, mikä on tärkeä tekijä käytettäessä tiheitä MPO/MTP-kaapelointijärjestelmiä.

Strateginen hankinta-arvo: Tulevaisuutta ajatellen moderni infrastruktuuri

Hankintapäälliköiden ja verkkoarkkitehtien kannalta Orientalfiberin Multi-mode Optical Fiber OM4 -kuidun hankinta vastaa kriittiseen skaalautuvuuden tarpeeseen ja hallitsee pitkän aikavälin pääomakustannuksia.

1. Saumaton päivitettävyys 800 Gt:iin ja 1,6 Tb/s

Verkkoteollisuus on siirtymässä kohti 100 Gt per-kaista -arkkitehtuureja. Monimuotoinen optinen kuitu OM4 on erityisesti suunniteltu tukemaan näitä korkean bittinopeuden järjestelmiä, jolloin datakeskusoperaattorit voivat päivittää aktiivisia laitteitaan ilman, että niiden taustalla olevaa kuitulaitosta tarvitsee vaihtaa.

2. Laaja taaksepäin yhteensopivuus

Infrastruktuurin pitkäikäisyyttä lisää se, että kuitumme on täysin taaksepäin yhteensopiva vanhojen OM4- ja OM5-standardien kanssa. Tämä mahdollistaa hybridikäyttöönoton, jossa uudet Multi-mode Optical Fiber OM4 -linkit voivat toimia rinnakkain olemassa olevien kuitujen kanssa, mikä yksinkertaistaa lähiverkkojen ja tiedontallennusverkkojen laajentamista.

3. Luotettu valmistus Jiangsu Xuben Photoelectric Technology Co., Ltd:n kautta

Yhteistyössä kanssamme hyödynnät konserniyhtiön vahvuutta, jonka vuosituotanto on 20 miljoonaa Yhdysvaltain dollaria. Meillä on 15 000 neliömetrin tuotantotilaamme neljä erikoistunutta tehdasta. Tämä varmistaa, että vastaanottamasi Multi-mode Optical Fiber OM4 on osa kokonaisvaltaista ratkaisua, joka on yhteensopiva omien ODN-komponenttiemme ja sisä-/ulkokaapeleiden kanssa.

Vaatimustenmukaisuus ja suorituskykyominaisuudet

Optimoitu 100G/kaistalle: Suunniteltu vaativimpiin 100G, 400G ja 800G voimansiirtojärjestelmiin.

Matala vaimennus: Minimoi signaalihäviön pidemmillä monimoodisilla etäisyyksillä ja maksimoi nopean optiikan linkkibudjetin.

Globaali standardien noudattaminen: Täyttää tai ylittää ISO/IEC 11801-1 OM4-, IEC 60793-2-10 A1-OM4- ja TIA-492AAAF -vaatimukset.

Mekaaninen kestävyys: Pinnoitettu erikoistuneella kaksikerroksisella UV-kovettuneella akrylaatilla pitkän aikavälin luotettavuuden takaamiseksi tiheissä ympäristöissä.

Ydinsovellukset korkean suorituskyvyn aloilla

Multi-mode Optical Fiber OM4:n suuren kaistanleveyden ominaisuudet tekevät siitä vakiovaihtoehdon:

Hyperscale-palvelinkeskukset: Tukevat massiivista itä-länsi-liikennettä ja tiheää korjausta.
High-Performance Computing (HPC): Mahdollistaa matalan viiveen yhteydet palvelinklustereiden välillä.
Yritystoimistokeskukset: Tarjoaa vankan selkärangan nykyaikaisille yhdistetyille viestintä- ja pilvipalveluille.
Industrial Front-end: Nopeiden tiedonsiirron varmistaminen rautatieliikenteen ja sähköverkon valvontajärjestelmille.

Projektisuunnittelun tekniset usein kysytyt kysymykset

Miten Orientalfiber OM4 tukee BiDi (Bidirectional) -tekniikkaa? Monimuotoinen optinen kuitu OM4 on optimoitu sekä 850 nm että 910 nm alueille. Tämä kahden aallonpituuden optimointi on välttämätön BiDi-lähetin-vastaanottimille, jotka lähettävät kahta kanavaa yhden kuitunauhan yli, mikä kaksinkertaistaa nykyisen kaapelointisi kapasiteetin.

Miksi Low DMD (Differential Mode Delay) on niin tärkeä 400G/800G:lle? Datanopeuksien kasvaessa signaalipulssien "aikaikkuna" pienenee. Korkea DMD aiheuttaa pulssien leviämistä ja päällekkäisyyttä, mikä johtaa bittivirheisiin. Orientalfiber käyttää PCVD-prosessia pitääkseen DMD:n ehdottomassa minimissä, mikä varmistaa selkeän signaalintunnistuksen terabitin nopeuksilla.

Mitä hyötyä on ostaa konserniyhtiöltä, kuten Jiangsu Xuben Photoelectric Technology Co., Ltd.? Tarjoamme täydellisen verkkoekosysteemin. Koska valmistamme myös kaapeleita ja ODN-komponentteja, voimme taata, että Multi-mode Optical Fiber OM4 toimii optimaalisesti lopullisessa asennetussa ympäristössä ISO9001- ja ISO45001-laatusertifikaateilla.

Sovellukset

● Datakeskukset

● Toimistokeskukset

● Tietojen tallennusverkot

● Lähiverkot

● Suorituskykyiset laskentakeskukset

● 10&40&100&400&800 Gb/s ja 1,6Tb/s Ethernet

Standardit

Ultra-taivutukselle herkkä monimuotokuitu OM4 täyttää tai ylittää ISO/IEC 11801-1 OM4-, IEC 60793-2-10 A1-OM4- ja TIA-492AAAF A1-OM4 -spesifikaatiot.

Ominaisuudet

● Optimoitu 100G/Lane-vaihteistojärjestelmille

● Tehokas modaalinen kaistanleveys aallonpituuksilla 850–870 nm ja 910 nm

● Taaksepäin yhteensopiva vanhan OM4-kuidun kanssa

● Erinomainen geometrinen tasaisuus

● Matala vaimennus

● Suuri kaistanleveys

● Pienen differentiaalisen tilan viive (DMD)

Tekniset tiedot

Ominaisuudet	ehdot	Määritetty Arvot	Yksiköt
Geometrian ominaisuudet
Ytimen halkaisija	--	50±2,5	[μm]
Ydin ei-ympyrämäisyys	--	≤5,0	[%]
Verhouksen halkaisija	--	125,0±1,0	[μm]
Verhouksen epäpyöreisyys	--	≤0,6	[%]
Pinnoitteen halkaisija	--	245±7	[μm]
Päällystyksen/verhouksen samankeskisyysvirhe	--	≤10,0	[μm]
Pinnoite ei-pyöreä	--	≤6,0	[%]
Ytimen/päällysteen samankeskisyysvirhe	--	≤1,0	[μm]
Toimituksen pituus	--	ylös 17.6 asti	[km/kela]
Optiset ominaisuudet
Vaimennus	850 nm	≤2,4	[dB/km]
	910nm	≤2,0	[dB/km]
	1300 nm	≤0,6	[dB/km]
Ylitäytetty modaalinen kaistanleveys	850 nm	≥ 3500	[MHz·km]
Ylitäytetty modaalinen kaistanleveys	1300 nm	≥ 500	[MHz·km]
Tehokas modaalinen kaistanleveys	850nm-870nm	≥ 4700	[MHz·km]
Tehokas modaalinen kaistanleveys	910nm	≥ 3100	[MHz·km]
Linkin pituus	800GBase-SR8	100	[m]
Linkin pituus	800GBaseSR-4.2	100	[m]
Numeerinen aukko	--	0,200±0,015	--
Ryhmän taitekerroin	850 nm	1.482	--
Ryhmän taitekerroin	1300 nm	1.477	--
Nolladispersion aallonpituus, λ0	--	1295-1340	[nm]
Nolladispersion kaltevuus, S0	1295nm≤λ0≤1310nm	≤0,105	[ps/(nm2·km)]
Nolladispersion kaltevuus, S0	1310nm≤λ0≤1340nm	≤0,000375(1590-λ0)	[ps/(nm2·km)]
Makrotaivutushäviö1	--	--	--
2 kierrosta @ 15 mm säteellä	850 nm	≤0,1	[dB]
2 kierrosta @ 15 mm säteellä	1300 nm	≤0,3	[dB]
2 kierrosta @ 7,5 mm säteellä	850 nm	≤0,2	[dB]
2 kierrosta @ 7,5 mm säteellä	1300 nm	≤0,5	[dB]
Takaisinsirontaominaisuudet	1300 nm
Vaihe (kaksisuuntaisen mittauksen keskiarvo)	--	≤0,10	[dB]
Epäsäännöllisyydet kuitujen pituuden yli ja Piste epäjatkuvuus	--	≤0,10	[dB]
Vaimennuksen yhtenäisyys	--	≤0,08	[dB/km]
Ympäristön ominaisuudet	850nm & 1300 nm
Lämpötila Pyöräily	-60 ℃ - 85 ℃	≤0,10	[dB/km]
Lämpötila-kosteus pyöräily	-10 ℃ - 85 ℃, 4 % - 98 % suhteellinen kosteus	≤0,10	[dB/km]
Veteen upotus	23℃, 30 päivää	≤0,10	[dB/km]
Kuiva lämpö	85℃, 30 päivää	≤0,10	[dB/km]
Kostea lämpö	85 ℃, 85 % RH, 30 päivää	≤0,10	[dB/km]
Mekaaniset tiedot
Todistustesti	--	≥9,0	[N]
	--	≥1,0	[%]
	--	≥100	[kpsi]
Pinnoitenauhan voima	tyypillinen keskimääräinen voima	1.5	[N]
Pinnoitenauhan voima	huippu voimaa	≥1,3, ≤8,9	[N]
Dynaaminen stressikorroosio Herkkyysparaeter（nd, tyypillinen)	--	20	--
