Kuinka asentaa miehittämätön ilma -ajoneuvokuituoptiikka?

Asennusvarotoimenpiteet

1. Kuituoptisen levyn asennus, kuituoptisen levyn poistosuuttimen tulisi olla mahdollisimman kaukana potkurilta, mutta kiinnittääksesi ylimääräistä huomiota lentokoneiden painovoimaan. Ilma -aluksen painopisteeseen olisi kiinnitettävä erityistä huomiota.

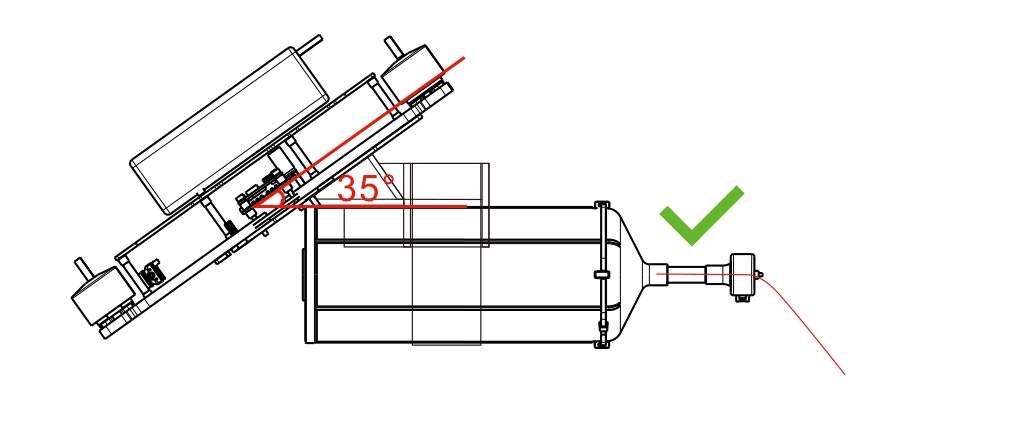

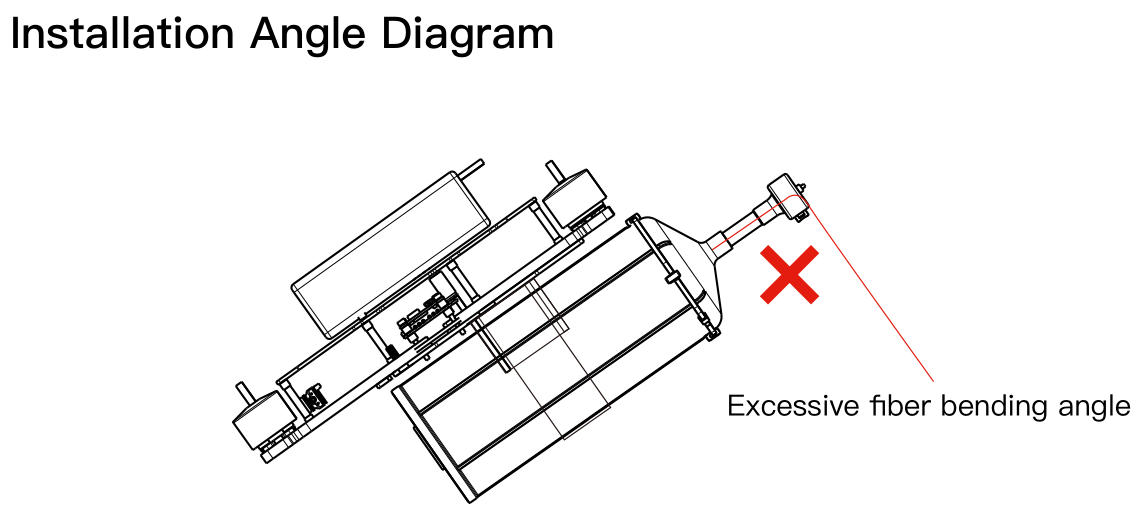

1. Kuituoptisen levyn asennuksen tulisi perustua ilma -aluksen kallistuskulmaan, kiinnityskiinnike tulisi varata tietylle kulmalle (kuten kuvassa). Asennuksen asennuskulman tulisi olla lähellä kallistuskulmaa, niin että kuidun optisen levyn poistokulma on vaakasuora.

1. Kuituoptinen käämitys käyttää erityistä liimaa. Ensimmäiset 200 metrin etäisyyttä on liiman levitysalue, tällä alueella lentokoneen lennonopeutta tulisi ohjata vakiona 0,5 mph. Ilma -aluksen lennonopeutta on ohjattava 30 km/h tai 8m/s nopean lennon välttämiseksi liima -alueella.

Valmistelu ennen optisen levyn käyttöä

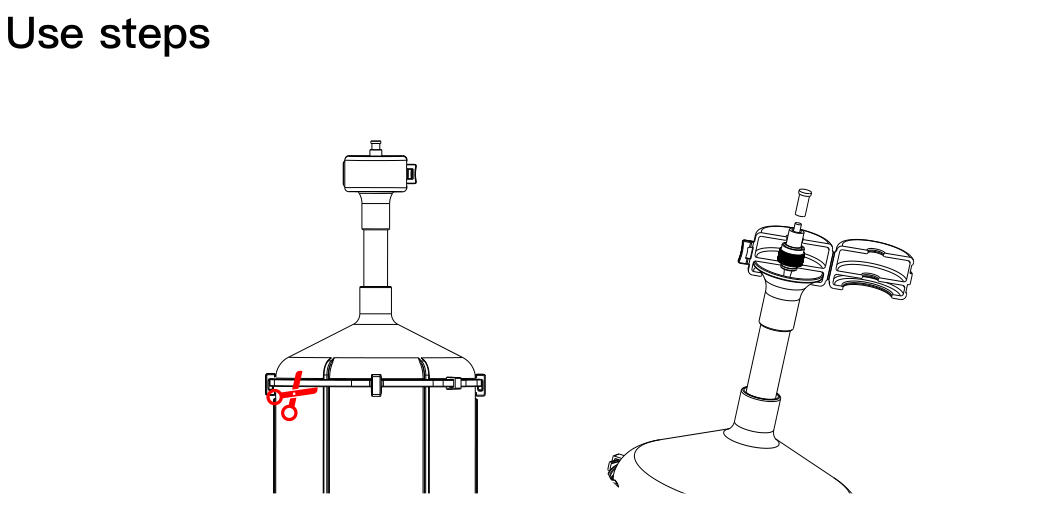

1. Muista poistaa kuljetussuojaus- ja 4 suojaus napsahtaa ennen optisen kuitulevyn käyttöä.
2. (Huomaa: Älä ota solki suoraan kuitua rikkoutuu.)
3. Suojakuoren optisen kuitulevyn poistoaukon FC -kuituoptinen portti ennen käytön poistamista, vedä optinen kuitu moduulin maapäähän.

Pohjapuolen langaton yhteys

1. Kytke SH1.0 -kaapeli taivaanliittimestä lentoohjaimeen kaaviossa ”Maaperän liitäntätila 1 (langaton)”.
2. Kytke Ground SH1.0 -viiva vastaanottimeen ja MAP -lähettimeen.
3. Kiinnitä taivaan pää- ja kuituoptinen levy, kiinnitä huomiota kuituoptiseen suuttimeen niin pitkälle kuin mahdollista UAV -potkurista takertumisonnettomuuden välttämiseksi.

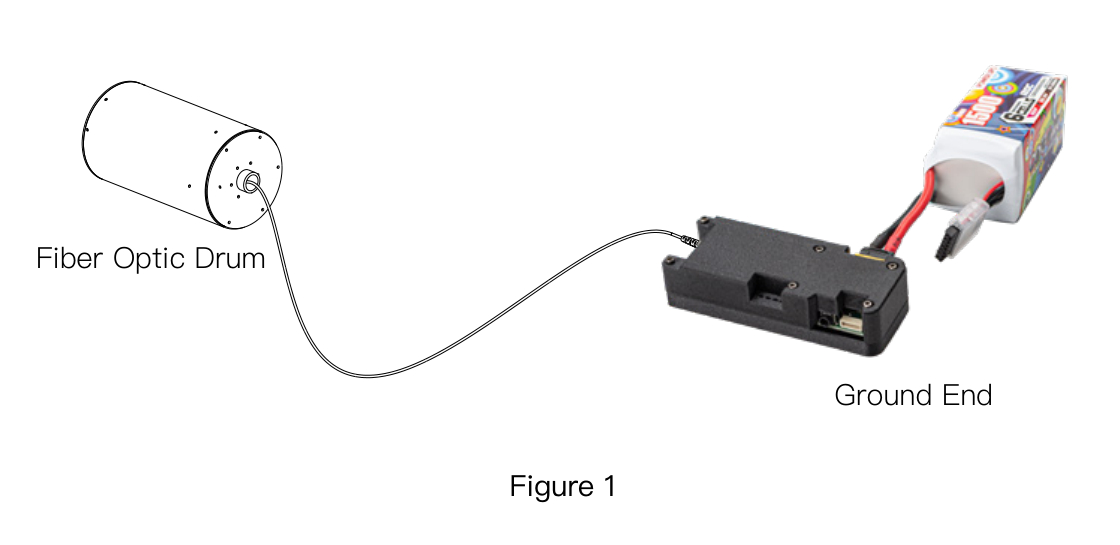

4. Kytke kuituoptinen valjaat, kytke FC -portit kuidun optisen levyn molemmissa päissä taivaan päässä olevaan FC -porttiin ja FC -portti maapäässä ja huomaa, että suuttimen pää on kytketty FC -porttiin maapäässä.

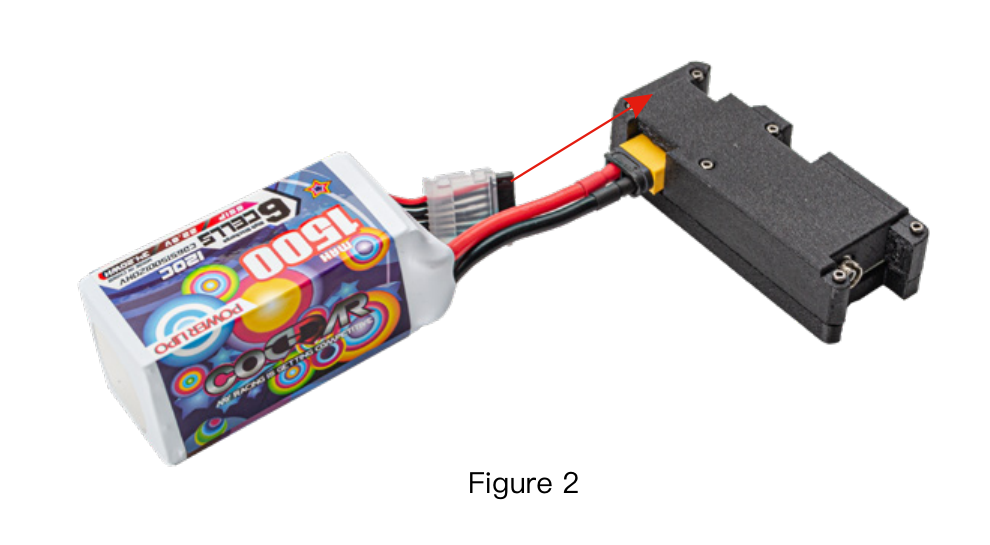

5. Aseta maapään litium -akku maapään liittimeen sen jälkeen, kun se on täysin ladattu. (Kuten kuva 2)

Varotoimenpiteet

1. Syöttöjännite 11.1-26V on turvallisella alueella, älä ylitä tai laske alhaisempi rajajännite, älä käännä positiivisia ja negatiivisia napoja.
2. Älä tee optisen kuidun taitto ympyrästä välttääksesi terävien esineiden leikkaamisen ja johtavat kuitujen rikkoutumiseen.
3. Kiinnitä huomiota kuituoptisten liittimien ja FC -rajapintojen suojaamiseen, vältä pölyä, öljyä ja vettä, tallentana rajapinnan suojakotelo hyvin kierrettynä.
4. Säilytä viileällä, kuivalla ja kevyellä alueella.
5. Kuituoptisen levyn tarkkuusrakenne, otetaan varovasti ja laita, pystysuuntainen tallennus.
