1.1 Kuvaus
Esiyhteytetty optinen jakelulaatikko edistyneimmänä FTTX-verkon jakelulaitteina, tarjoavat nopean ja luotettavan yhteyden, hyvän suojauksen ja hallinnan FTTX: lle verkko.
| Tuotantotyyppi | Luokitus |
| GFS-016-009C | Ennakkosyytönoidut kuitukaapelin jakelulaatikko |

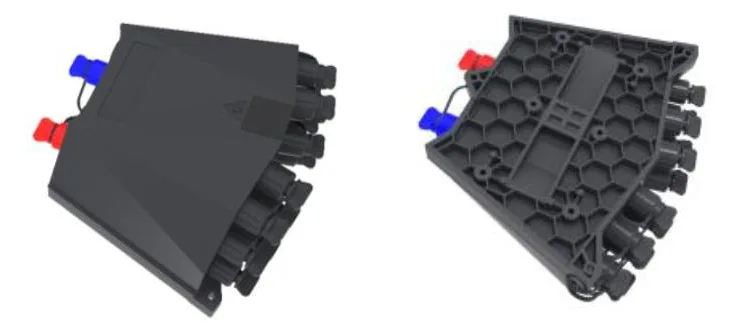

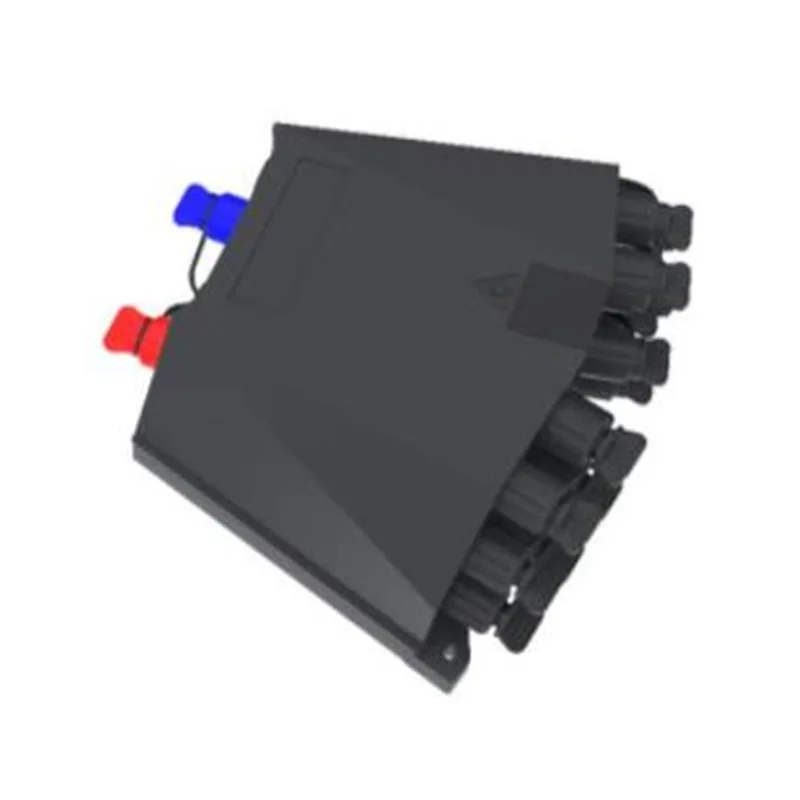

GFS-016-009C: n ulkonäkö
1.2 Standardit noudattavat
Tarjottu tuotanto on suunniteltu, valmistettu ja testattu standardien mukaisesti:
| Tuo t g.652 | Yksimoodin optisen kuidun ominaisuudet |
| IEC 60794-1-1 | Optiset kuitukaapelit 1-1: yleinen eritelmä |
| IEC 60794-1-2 | Optiset kuitukaapelit 1-2: Yleinen eritelmä-pohjainen optinen kaapelitestausmenettely |
1.3 Sovellusympäristö
| Esine | Arvo |
| Käyttölämpötila | -40 ºC ～+65 ºC |
| Asennuslämpötila | -5 ºC ～+40 ºC |
| Säilytyslämpötila | -40ºC ～+65 ºC |
| Ilmakehän paine | 70 ～ 106 kPa |
| Suhteellinen kosteus | ≤93 ％ (+40 ℃) |
1. Pohjakuori ja ylempi kansi on hitsattu keittolevyhitsauksella, joka ei ole irrotettava.
2. materiaali: pp+gf.
3.
4. Suojaustaso IP68: een saakka.
5. Sisustus on varustettu 1x2 FBT -jakajalla+ 1x16 PLC -jakajalla tai 1x16 PLC -jakajalla.
6. Asennusmenetelmä: napaan kiinnitetty, antennille kiinnitetty, seinälle kiinnitetty.
3.1 Mekaaniset eritelmät
| Esine | Tekniset tiedot | Huomautus |
| Asuntomateriaali | PP +GF | |
| Materiaali metallitarvikkeesta | Korkealaatuinen ruostumaton teräs | |

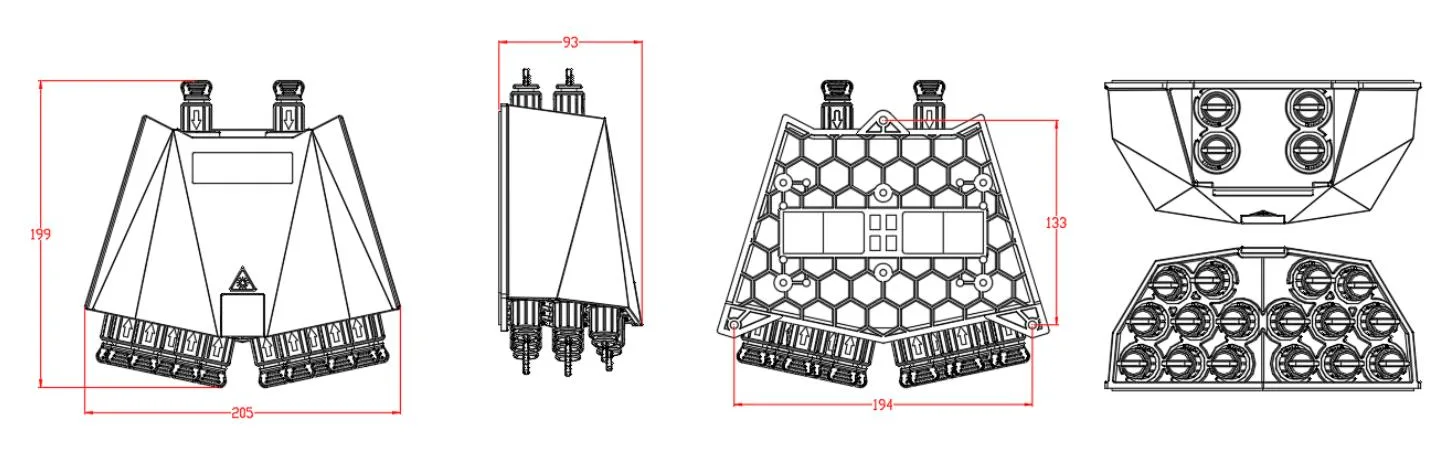

| Ulkoinen ulottuvuus (mm) | 205*199*93mm | |
| Väri | Musta | |
| Asennusreiän sijainti (mm) | 194*133 | |
| Esikytkennettyjen sovittimien lukumäärä | 18 | |
| Jakaja | 1x2 FBT -jakaja+ 1x16 PLC -jakaja | |
| IP -luokka | IP68 | |
| Syttyvyys | UL94-HB | Laiminlyönti |
| Neutraali suolakäyttökoe (NSS) | 48 h |
4.1 Pääoptiset parametrit
| Jakaja | (Db) | RL (DB) | (Db) | Testimenetelmä | |
| Jakaja | Jakelulaatikko | ||||
|
1*2 FBT (90/10) + 1* 16 PLC -jakaja, SCAPC -liittimellä |
1*2 FBT (90%) | ≤1 | ≥55 | ≤1,2 |
IL: IEC61300-3-4 Menetelmä B RL: IEC61300-3-6 Menetelmä 1 |
| 1*2 FBT (10%) +1*16 plc |
≤24,8 | ≥55 | ≤25 | ||
|
1*2 FBT (80/20) + 1* 16 PLC -jakaja, SCAPC -liittimellä |
1*2 FBT (80%) | ≤1. 4 | ≥55 | ≤1,6 | |
| 1*2 FBT (20%) +1* 16 plc |
≤21,6 | ≥55 | ≤21,8 | ||
|
1*2 FBT (70/30) + 1* 16 PLC -jakaja, SCAPC -liittimellä |
1*2 FBT (70%) | ≤2,1 | ≥55 | ≤2,3 | |
| 1*2 FBT (30%) +1*16 plc |
≤19,6 | ≥55 | ≤19,8 | ||
|
1*2 FBT (60/40) + 1*16 PLC -jakaja, SCAPC -liittimellä |
1*2 FBT (60%) | ≤2,8 | ≥55 | ≤3,0 | |
| 1*2 FBT (40%) +1*16 plc |
≤18,3 | ≥55 | ≤18,5 | ||
|
1*2 FBT (50/50) + 1* 16 PLC -jakaja, SCAPC -liittimellä |
1*2 FBT (50%) | ≤3,7 | ≥55 | ≤3,9 | |
| 1*2 FBT (50%) +1* 16 plc |
≤17,2 | ≥55 | ≤17,4 | ||
|
1* 16 PLC -jakaja, SCAPC -liittimellä |
1* 16 plc | ≤13,5 | ≥55 dB | ≤13,7 | |
Yllä olevassa taulukossa esitetyt optiset parametrit ovat oletusarvoja, ja niitä voidaan mukauttaa vaatimusten mukaisesti.
5.1 Tuotekaapelitavat:

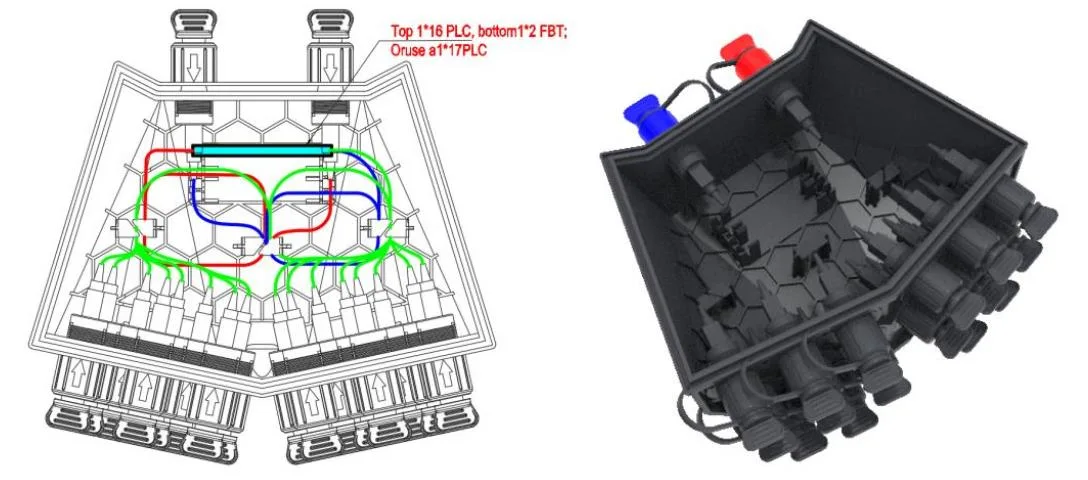

1 * 2 FBT + 1 * 16 PLC -jakajakaapelin tapoja
5.2 Lisävarusteet
| Ei. | Osien nimi | Viitekuva | Yksikkö | Määrä | Huomautus |
| 1 | Käyttäjät ovat | / | tietokoneet | 1 | Sisä- |
| 2 | Splitter Test Report | / | tietokoneet | 1 | Sisä- |
| 3 | Seinälle asennettava pakkaus |
|
sarja | 1 | Valinnainen asiakkaan pyynnönä |
| 4 | Pylväspakkaus |
|
sarja | 1 | Valinnainen asiakkaan pyynnönä |
| 5 | Ilma-asennettava pakkaus |
|
sarja | 1 | Valinnainen asiakkaan pyynnönä |
Tämä tuote noudattaa ROHS: n ympäristönsuojelukirjettä ja lyijy-, kadmium-, elohopea-, heksavalent -kromin, polybromoitu bifenyyli (PBB) ja polybromoitu difenyylieetteri (PBDE) (PBDE).
7.1. Seinälle kiinnitetty asennus
Poraa 3 reikää seinään mitan mukaan, Aseta laajennustulppa φ7.5*40, aseta laatikko vastaamaan reikiä ja kiinnitä ruuvit.
Seinälle asennettu asennus
7.2. Asennettava asennus

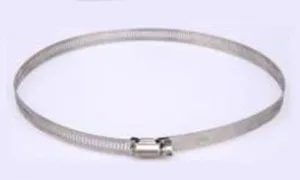

Siirrä vannorengas takalevyn raon läpi ja kiinnitä se televiestintänapaan

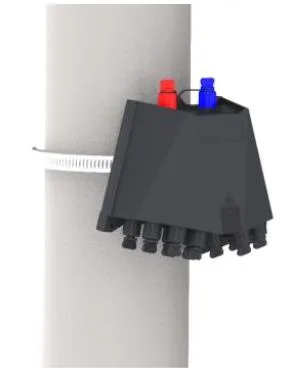

Pylväsasennettu asennus
7.3 Ylärakenne

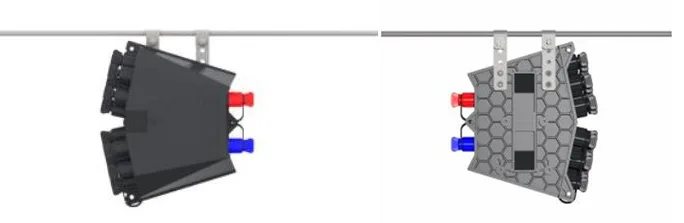

Sido asennettuna asennettuna johtoon ripustettujen yläpään runkoon ja sitten kiinnitetään, estä kotelon putoaminen.
Ylärakenne
8.1 Ennakkoon kytketty sovitin - A （e）
⚫ Kierrä kuituliittimen nuolen osa vastapäivään ja ota pölykorkki pois.
⚫ Kuituliittimen nuolen osa on yläpuolella, aseta kuituliitin pistorasiaan ja käännä sitten nuoli osa myötäpäivään.
8.2 Ennakkoon kytketty sovitin - B （XL）
⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;
⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;
⚫ Aseta napsautusjousen tulppa vaippaan;
⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;
⚫ Ruuvaa nahkakaapelin kiinnittimen istuimen korkki vaipassa myötäpäivään
8.3 Ennakkoon kytketty sovitin - C
⚫ Työnnä liukurengas optisen kuidun esimuotoidun pistoke nuolen suuntaan pölykorkin poistamiseksi; Paina nappia ottaaksesi adapterin pölykorkin nuolen suuntaan.
⚫ Kohdista esimuodostetun pistokkeen runko sovittimen soljen kanssa, kunnes se on kiinnitetty. Kytke kaksi pölypeitteet samalla tavalla.
⚫ Asennettu esivalmistettu pistoke työntää liukurenkaan vapauttamaan solki ja vedä sitten päärunko taaksepäin sen erottamiseksi.
8.4 Ennakkoon kytketty sovitin - D
⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan.
⚫ Kytke pre -kytketty pistoke D ja esikyllytetty adapteri D nuolen suuntaan ja kierrä tulppaa myötäpäivään kiinnittääksesi sen.
8.5 Ennakkoon kytketty sovitin - E (A)
⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan
⚫ Kytke pre -kytketty pistoke E ja pre -kytketty adapteri E nuolen suuntaan ja kierrä pistoke myötäpäivään sen korjaamiseksi.
8.6 Ennakkoon kytketty adapteri -F
⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;
⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;
⚫ Aseta napsautusjousen tulppa vaippaan;
⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;
⚫ Ruuvaa nahkakaapelin puristin istuimen korkki vaipassa myötäpäivään.
8.7 Ennakkoon kytketty sovitin - G
| Esine | Materiaali | Koko (mm) | Määrä | Bruttopaino (kg) |
| Riippumaton tuotepakkaus | Kartonki | 225x210x115 | 1 | 0.8 |
| Ulkopakkauspakkaus | Kartonki | 470x440x615 | 20 | 17 |
| Huomaa: Ilman pudotuskaapelin säilytyslokeroa | ||||
