Ennakkoyhteytetty kuitukaapelin jakelulaatikko GFS-016-024C

1. yleinen

1.1 Kuvaus

Esiyhteytetty optinen jakelulaatikko edistyneimmänä FTTX-verkon jakelulaitteina, tarjoavat nopean ja luotettavan yhteyden, hyvän suojauksen ja hallinnan FTTX: lle verkko.

GFS-016-024C

1.2 Standardit noudattavat

Tarjottu tuotanto on suunniteltu, valmistettu ja testattu standardien mukaisesti:

1.3 Sovellusympäristö

2. ominaisuudet

1. Pohjakuori ja ylempi kansi on hitsattu keittolevyhitsauksella, joka ei ole irrotettava.

2. materiaali: pp+gf.

3.

4. Suojaustaso IP68: een saakka.

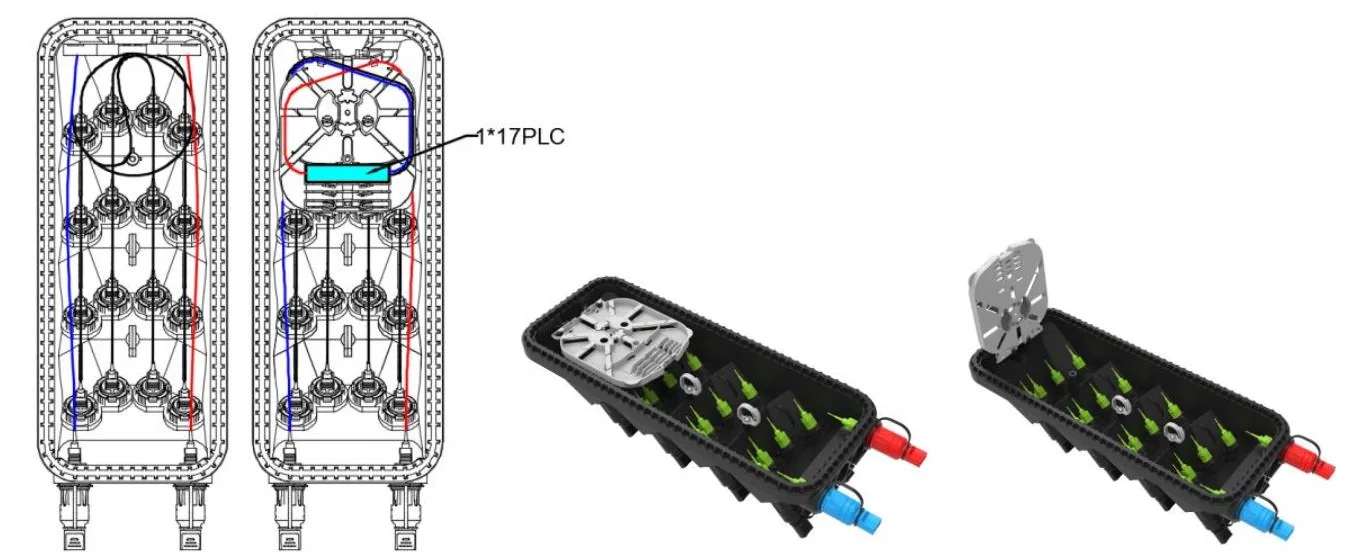

5. Sisustus on varustettu 1x2 FBT -jakajalla+ 1x16 PLC -jakajalla tai 1x17 PLC -jakajalla.

6. Asennusmenetelmä: napaan kiinnitetty, antennille kiinnitetty, seinälle kiinnitetty.

3. Eritelmät

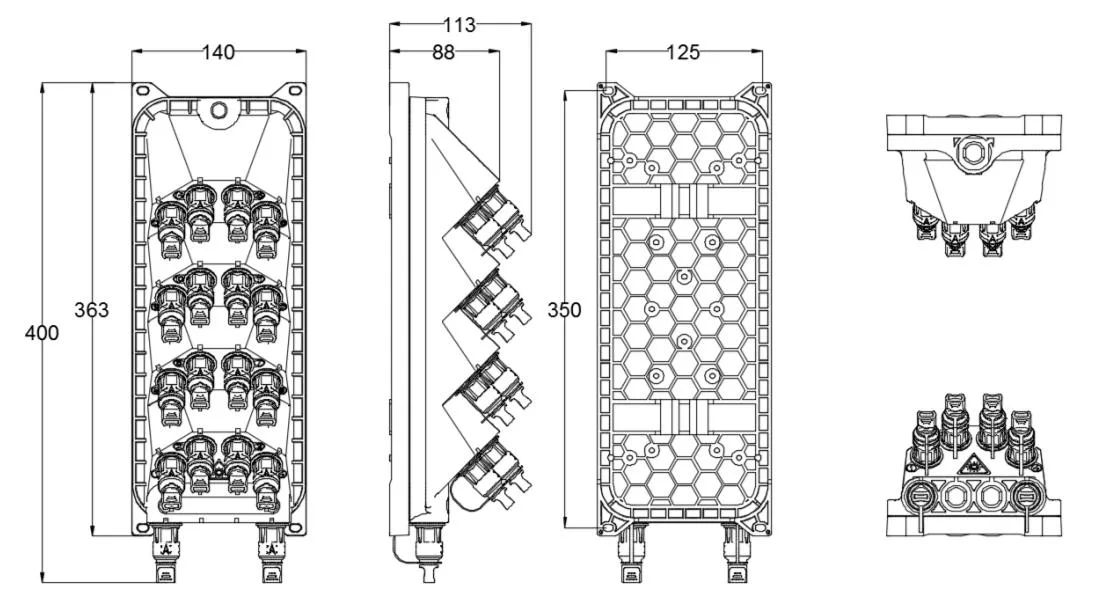

3.1 Mekaaniset eritelmät

4. tuotekuva

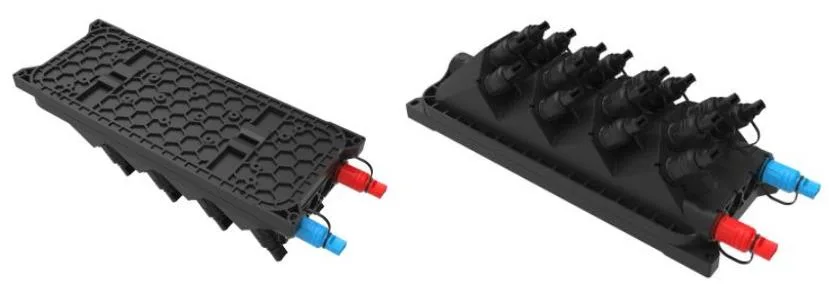

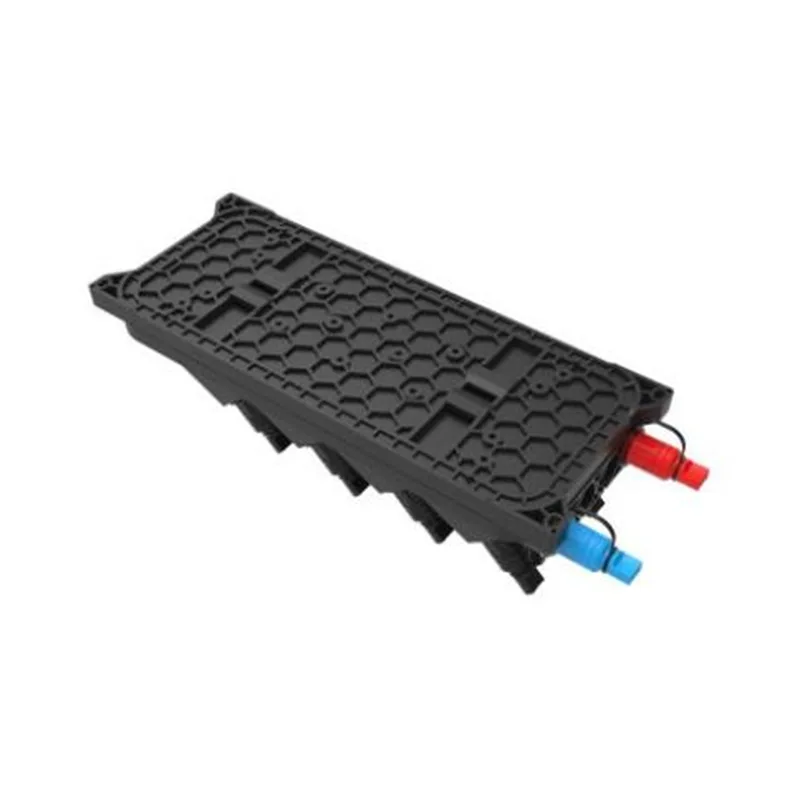

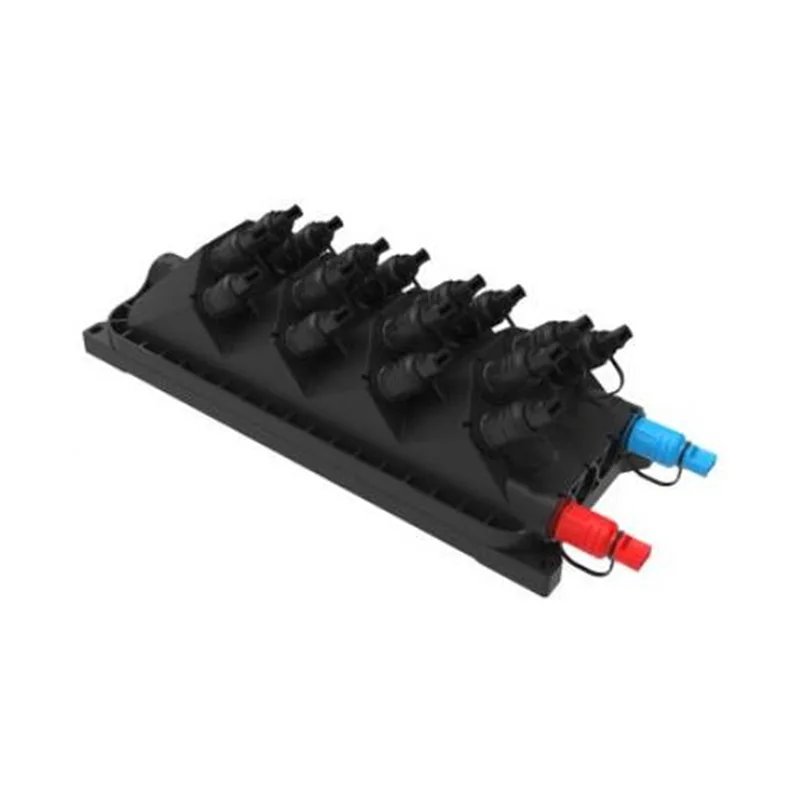

GFS-016-024C-tuotekuva

5. Ympäristöominaisuudet

Tämä tuote noudattaa ROHS: n ympäristönsuojelukirjeessä ja lyijy-, kadmium-, elohopea-, heksavalentti -kromin, polybromoitu bifenyyli (PBB) (PBB) ja polybromoitu difenyylieetteri (PBDE).

6. Asennus

6.1. Seinälle kiinnitetty asennus

Poraa 4 reikää seinään taulukon 1 koon perusteella, Aseta laajennuspultti φ8*40, aseta laatikko vastaamaan reikiä ja kiinnitä pultti.

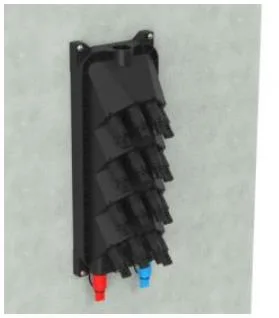

Seinälle asennettu asennus

6.2. Asennettava asennus

Kiinnitä yhden sarjan pylväsrenkaan televiestinnän napaan

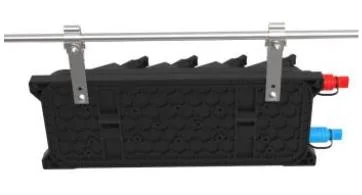

Pylväsasennettu asennus

6.3 Ylärakenne

Sido kaksi asennettua lankalle ripustettua yläpään runkoon ja kiinnitä sitten kotelon putoaminen.

Ylärakenne

7. Liittimen toiminta

7.1 Ennakkoon kytketty sovitin - A （e）

⚫ Kierrä kuituliittimen nuolen osa vastapäivään ja ota pölykorkki pois.

⚫ Kuituliittimen nuolen osa on yläpuolella, aseta kuituliitin pistorasiaan ja käännä sitten nuoli osa myötäpäivään.

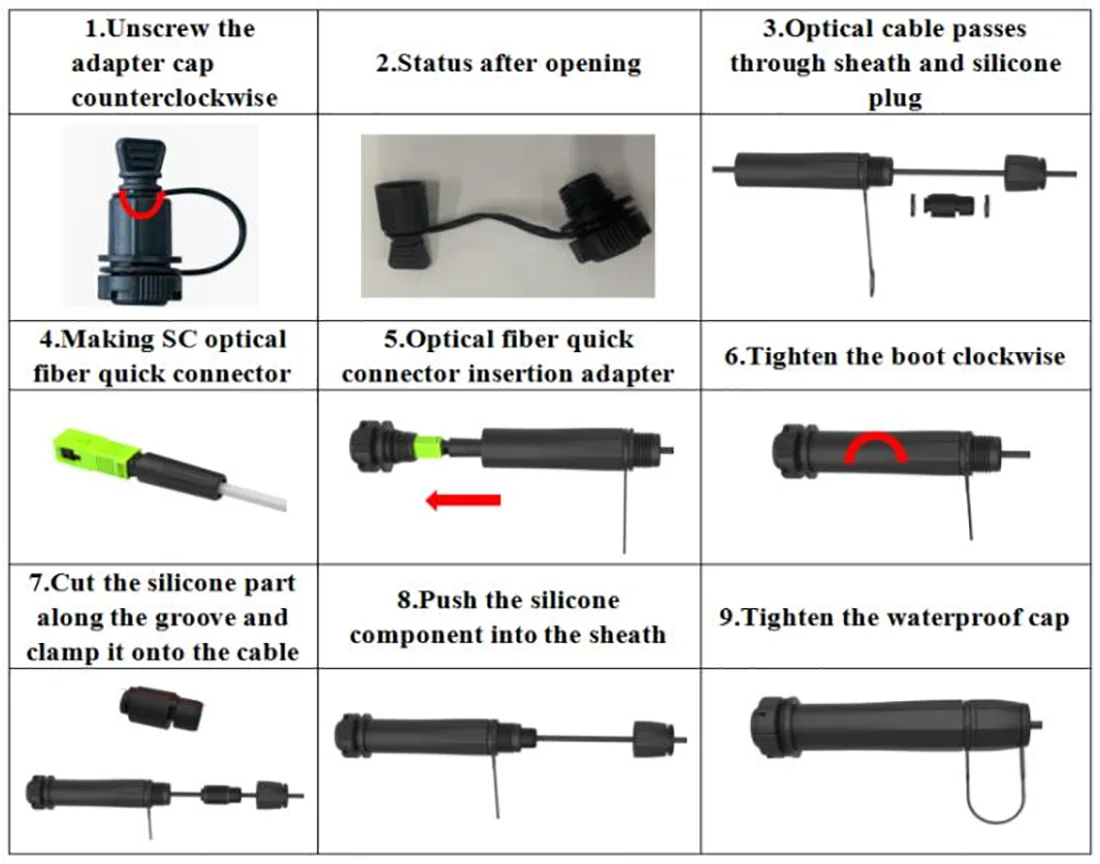

7.2 Ennakkoon kytketty sovitin - B （XL）

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin kiinnittimen istuimen korkki vaipassa myötäpäivään

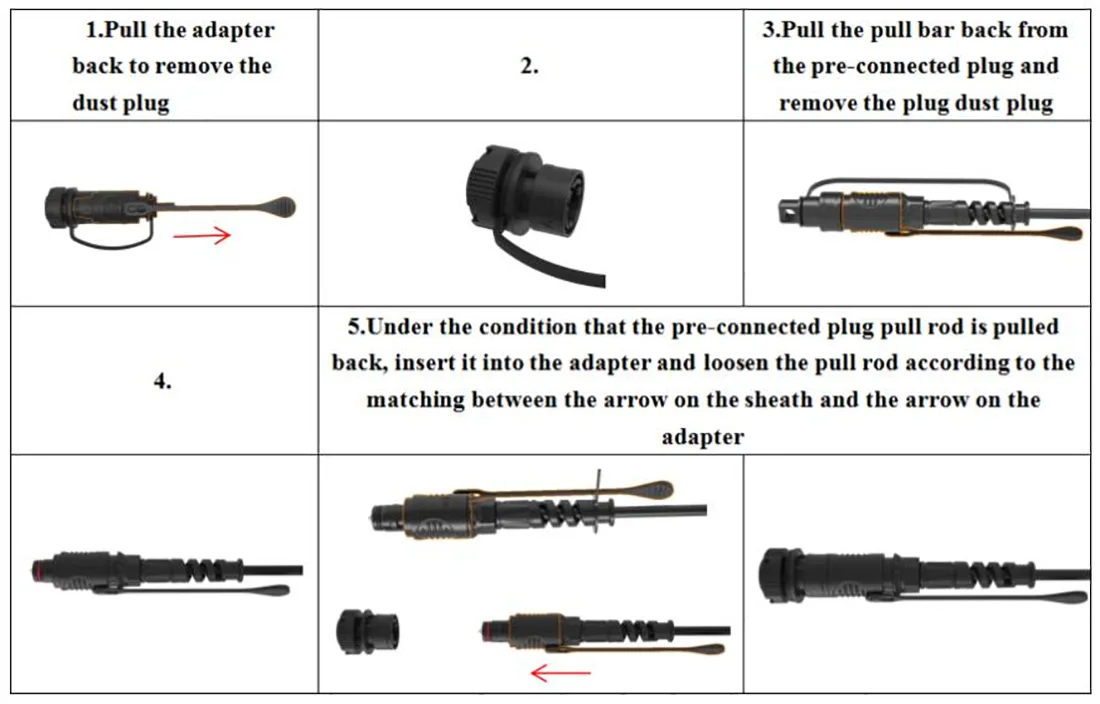

7.3 Ennakkoon kytketty sovitin - C

⚫ Työnnä liukurengas optisen kuidun esimuotoidun pistoke nuolen suuntaan pölykorkin poistamiseksi; Paina nappia ottaaksesi adapterin pölykorkin nuolen suuntaan.

⚫ Kohdista esimuodostetun pistokkeen runko sovittimen soljen kanssa, kunnes se on kiinnitetty. Kytke kaksi pölypeitteet samalla tavalla.

⚫ Asennettu esivalmistettu pistoke työntää liukurenkaan vapauttamaan solki ja vedä sitten päärunko taaksepäin sen erottamiseksi.

7.4 Ennakkoon kytketty sovitin - D

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan.

⚫ Kytke pre -kytketty pistoke D ja esikyllytetty adapteri D nuolen suuntaan ja kierrä tulppaa myötäpäivään kiinnittääksesi sen.

7.5 Ennakkoon kytketty sovitin - E (A)

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan

⚫ Kytke pre -kytketty pistoke E ja pre -kytketty adapteri E nuolen suuntaan ja kierrä pistoke myötäpäivään sen korjaamiseksi.

7.6 Ennakkoon kytketty sovitin -f

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin puristin istuimen korkki vaipassa myötäpäivään.

7.7 Ennakkoon kytketty sovitin - G

7.8 Ennakkoon kytketty sovitin-H-1

7.9 Ennakkoon kytketty sovitin-J-1

8. Paketti
