Ennakkoyhteytetty kuituoptinen kaapelin jakelulaatikko GFS-16SX

1. yleinen

1.1 Kuvaus

Esiyhteytetty optinen jakelulaatikko edistyneimmänä FTTX-verkon jakelulaitteina, tarjoavat nopean ja luotettavan yhteyden, hyvän suojauksen ja hallinnan FTTX-verkon.

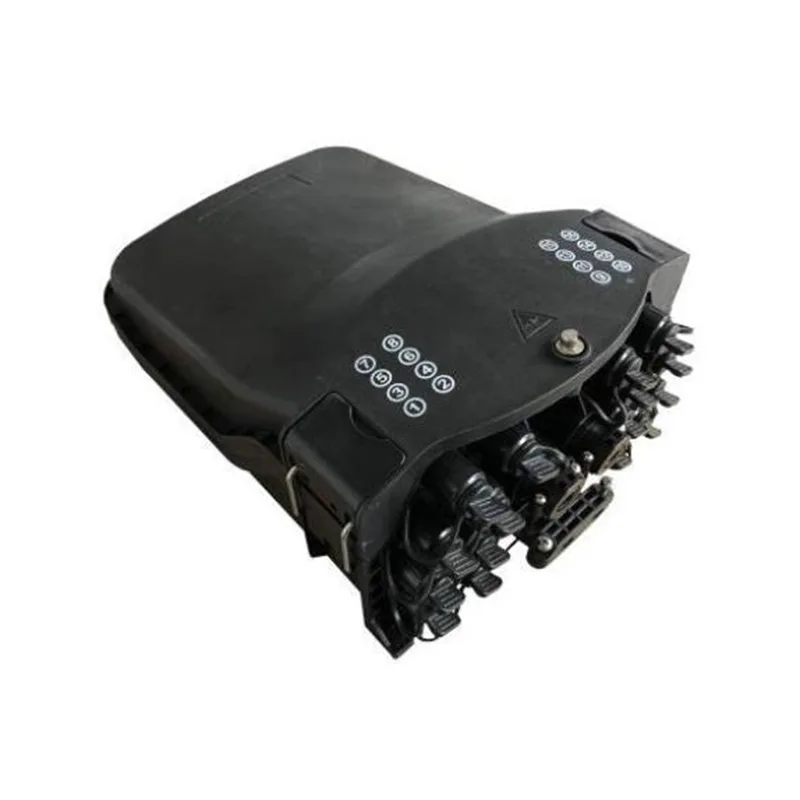

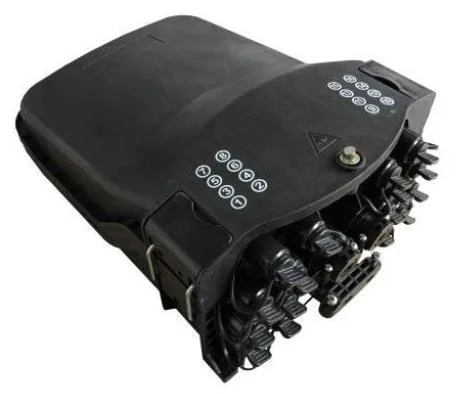

GFS-16SX: n ulkonäkö

1.2 Standardit noudattavat

Tarjottu tuotanto on suunniteltu, valmistettu ja testattu standardien mukaisesti:

1.3 Sovellusympäristö

2. ominaisuudet

1. Edistynyt rakenteen suunnittelu, helppo toiminta ja kohtuullinen reititys.

2. materiaali: pp+gf.

3.

4. Suojaustaso IP65: een saakka.

5. 1 soikea optinen kaapelin sisääntulo, 2 haaran optisen kaapelin merkintä ja 16 esikyllittyä sovitinta.

6.

7. Asennusmenetelmä: Poleihin kiinnitetty, antennille kiinnitetty, seinälle kiinnitetty.

8. Se voidaan varustaa pudotuskaapelin säilytyslokerolla 50 metrin 5 mm: n pyöreän kaapelin säilyttämiseksi.

3. Eritelmät

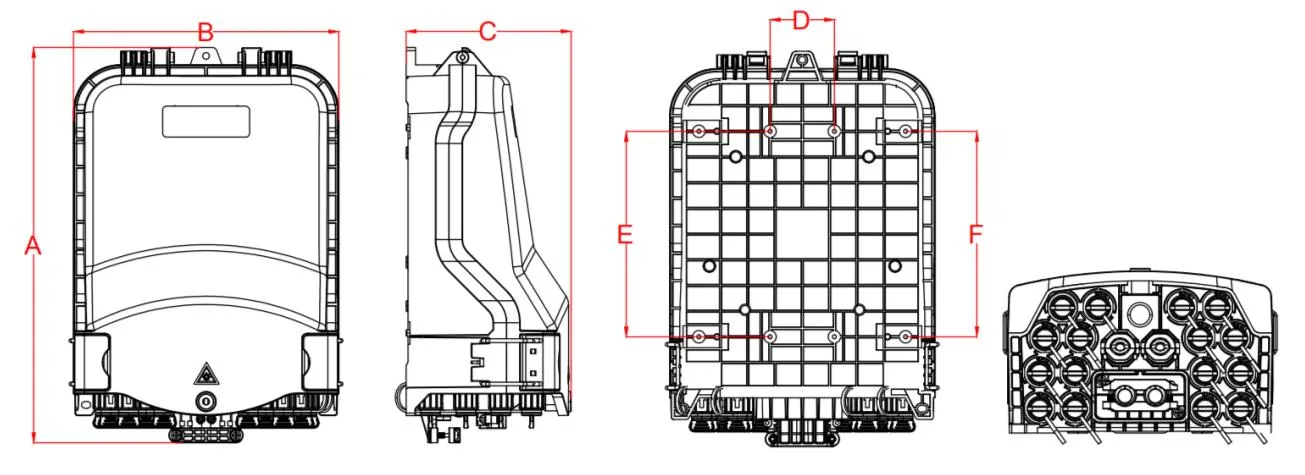

3.1 Mekaaniset eritelmät

4. Kokoonpano

4.1 Pääoptiset parametrit

Yllä olevassa taulukossa esitetyt optiset parametrit ovat oletusarvoja, ja niitä voidaan mukauttaa vaatimusten mukaisesti.

5. Tuotekuva

5.1 Tuotekaapelitavat:

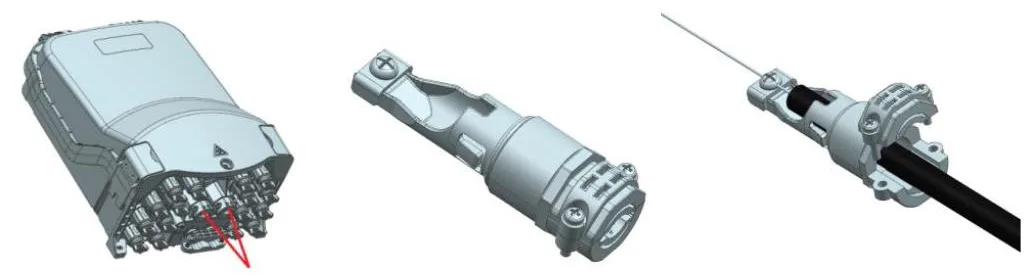

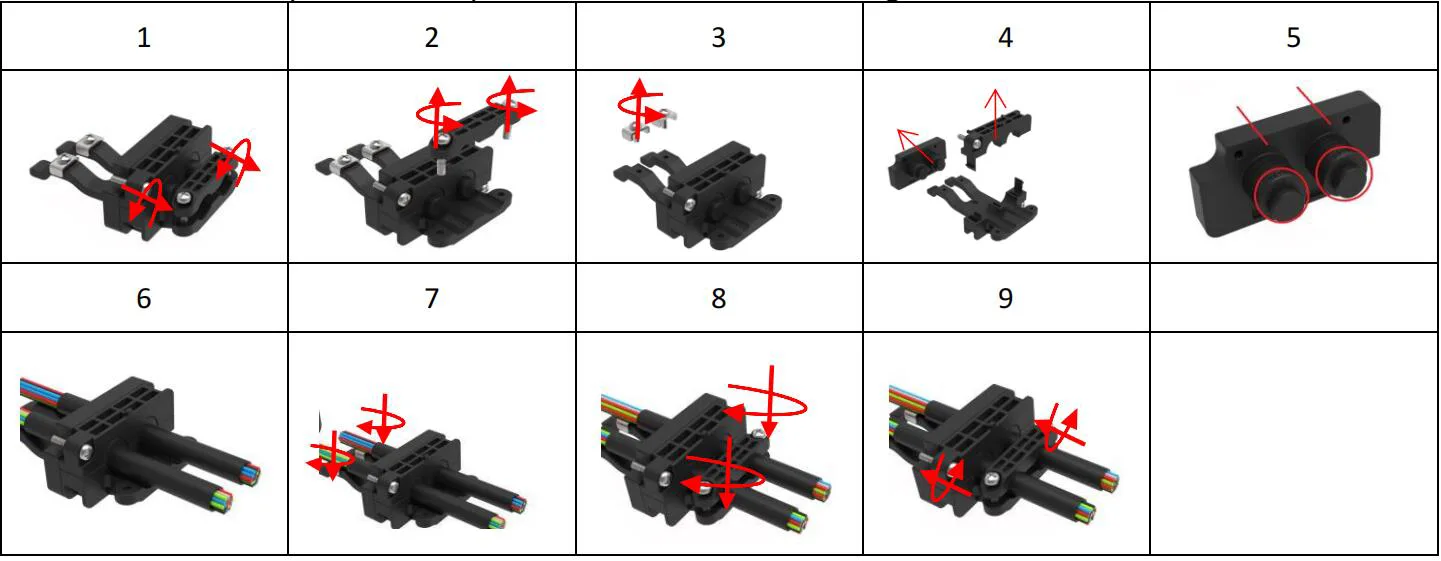

5.2 Nopea pistoke

1. Löysää ruuvi ja poista liitäntä.

2. Löysää ruuvi ja poista painekevy.

3. Löysää ruuvi lujuusjäsenen puristuslevylle.

4. Irrota kumitulppa ja muoviset osat.

5. Leikkaa kumitulppa vaaditun kaapelin koon mukaisesti.

6. Siirretty kaapeli kumitulpan läpi ja koota kaapeli kumitulpalla.

7. Ota lujuusjäsen kansiin, paina painilevy alas ja kiristä ruuvi kiinnittämään lujuusjäsen.

8. Paina painilevy ja kiristä ruuvi kiinnitä optinen kaapeli.

9. Työnnä komponentit optisella kaapelilla pohjaan ja kiristä ruuvit.

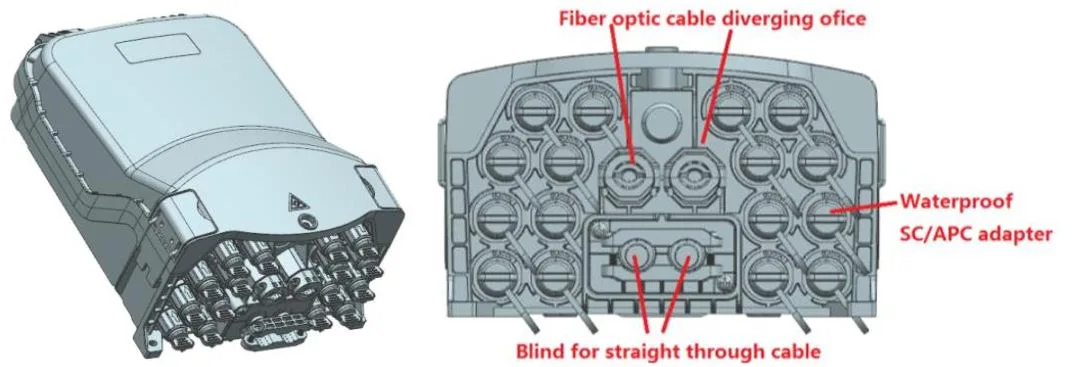

5.3 Kuituoptinen kaapelin haaroittuminen

5.4 Tuotekaapeli

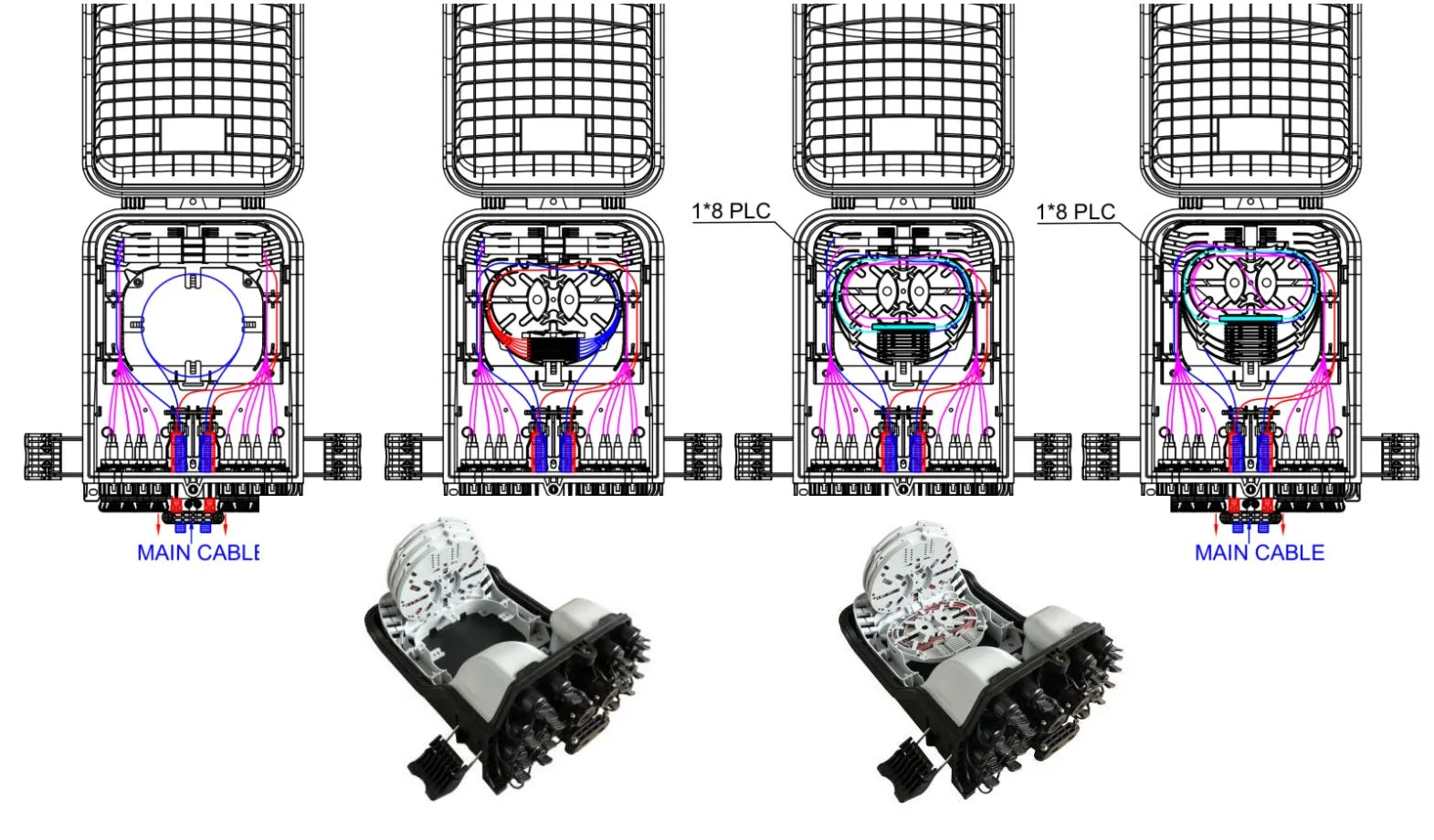

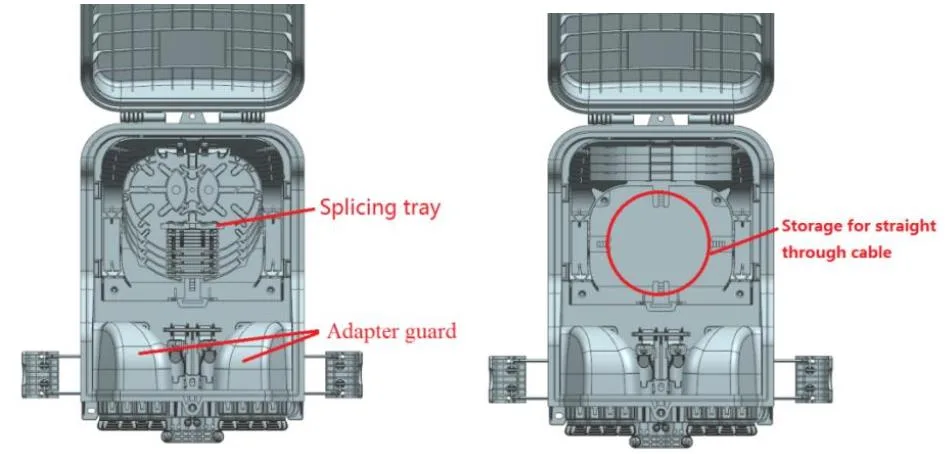

GFS-16SX-reitityskaavio

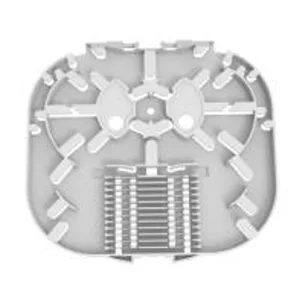

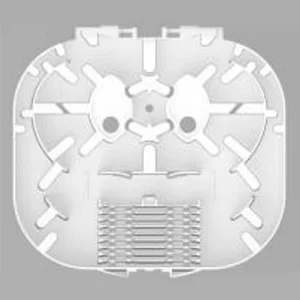

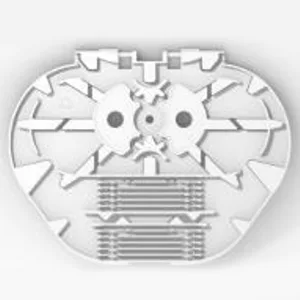

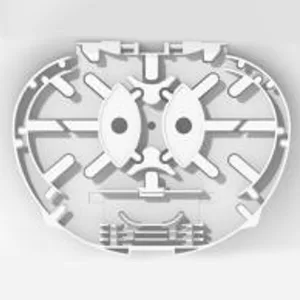

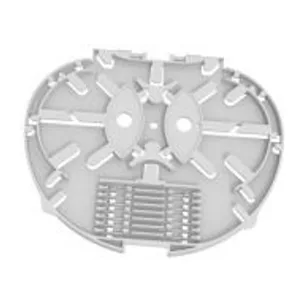

5,5 silmukointialusta

Esine	Silmukointilokero a	Silmukointilokero B	Jalka-astia A-1	Silmukoiden tarjotin C
Mitat (H*W*D, MM)	134*104*8	134*104*4	134*104*8
Nettopaino (kg)	0.021	0.015	0.021
Kuva
Väri	RAL7035	RAL7035	RAL7035
Materiaali	PC+ABS	PC+ABS	PC+ABS
Lokeron silmukointi (Ytimet)	12 (2 kerrosta lämmön kutistuvaa suojaholkkia)	8 (1 kerros lämmön kutistuvaa suojaholkkia)	6 (2 kerrosta lämmön kutistuvaa suojaholkkia)
Lokeron jakaja kapasiteetti (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm kuitu, 60x7x4mm)	/	1  (PLC 1x16, 0,9 mm kuitu, 60x12x4mm)
Enimmäismäärä (PCS)	4	8	4
Oletusarvo (PCS)	2	/	/
Huomaa: 1. Yllä olevat lokerot voidaan sekoittaa vaatimusten mukaisesti. 2. Konfigurointisäännöt: 1a = 2b = 2c = 1d = 1e = 2f 3. Kuitulevyjen tyypit kasvavat jatkuvasti

Esine	Silmukoiden tarjotin C	Silmukointilokero D	Silmukointialue E	Silmukointilokero E-1
Mitat (h* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Nettopaino (kg)	0.018	0.024	0.033	0.033
Kuva
Väri	RAL7035	RAL7035	RAL7035	RAL7035
Materiaali	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Lokeron silmukointi (Ytimet)	12 (1 kerros lämmön kutistuvaa suojaholkkia)	24 (2 kerrosta lämmön kutistuvaa suojaholkkia)	24 (2 kerrosta lämmön kutistuvaa suojaholkkia)	18 (2 kerrosta lämmön kutistuvaa suojaholkkia)
Lokeron jakaja kapasiteetti (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm kuitu, 60x7x4mm)	1 (PLC 1x16, 0,9 mm kuitu, 60x12x4mm)
Enimmäismäärä (PCS)	8	4	4	4
Oletusarvo (PCS)	/	/	/	/
Huomaa: 1. Yllä olevat lokerot voidaan sekoittaa vaatimusten mukaisesti. 4. Konfigurointisäännöt: 1a = 2b = 2c = 1d = 1e = 2f 3.Kuitulevytyypit lisääntyvät jatkuvasti

5.3 Lisävarusteet

Ei.	Osien nimi	Viitekuva	Yksikkö	Määrä	Huomautus
1	Käyttäjät ovat	/	tietokoneet	1	Sisä-
2	Splitter Test Report	/	tietokoneet	1	Sisä-

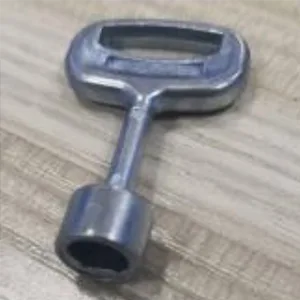

3	Avain		tietokoneet	1	“D” -tyyppi

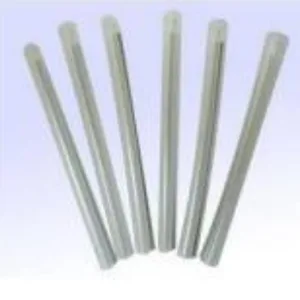

4	Lämmövälittäviä suojahihoja		tietokoneet	16	L = 45 mm, Valinnainen asiakkaan pyynnönä

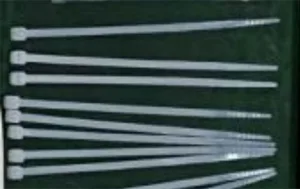

5	Nylonkaapeli		tietokoneet	10	3x100mm

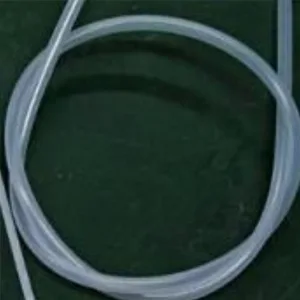

6	Paljain kuidunsuojaputki		tietokoneet	1	OD5mm x 50 cm

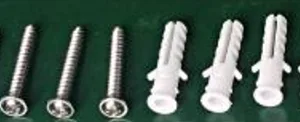

7	Seinälle asennettava pakkaus		sarja	1	Valinnainen asiakkaan pyynnönä. Laajennettu muovitulppa φ7,5x40mm, Phillips-itsekaupparuuvit M5X40mm.

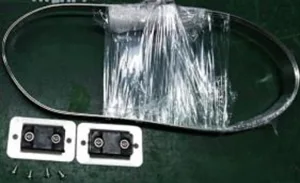

8	Pylväspakkaus		sarja	1	Valinnainen asiakkaan pyynnönä

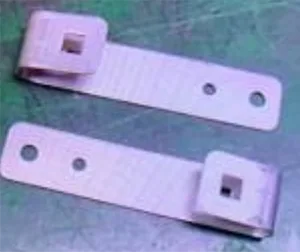

9	Ilma-asennettava pakkaus		sarja	1	Valinnainen asiakkaan pyynnönä
10	Pudota kaapelin säilytyslokero		tietokoneet	2	Valinnainen asiakkaan pyynnönä

6. Ympäristöominaisuudet

Tämä tuote noudattaa ROHS: n ympäristönsuojelukirjettä ja lyijy-, kadmium-, elohopea-, heksavalent -kromin, polybromoitu bifenyyli (PBB) ja polybromoitu difenyylieetteri (PBDE) (PBDE).

7. Asennus

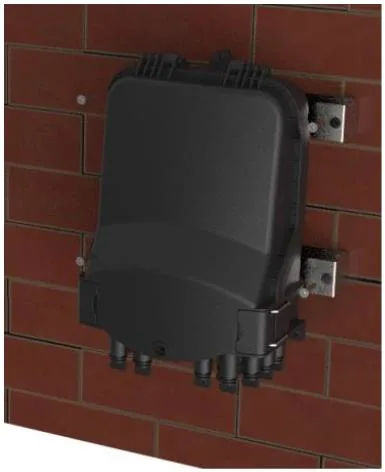

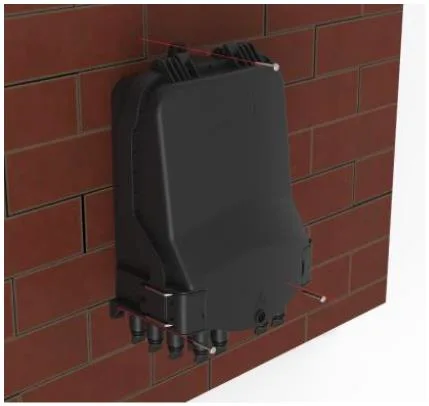

7.1. Seinälle kiinnitetty asennus

Poraa 3 reikää seinässä taulukon 2 mitan mukaisesti, aseta laajennustulppa 7.5*40, aseta laatikko vastaamaan reikiä ja kiinnitä ruuvit.

Seinälle asennettu asennus

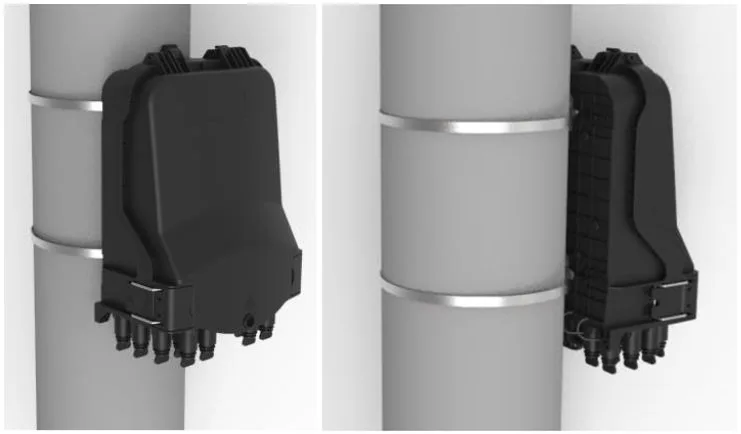

7.2. Asennettava asennus

Siirrä vannorengas takalevyn raon läpi ja kiinnitä se televiestintänapaan

Pylväsasennettu asennus

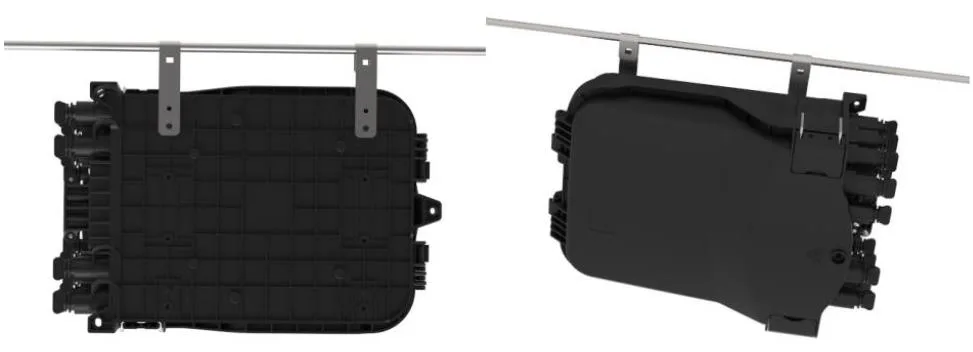

7.3 Ylärakenne

Sido kaksi asennettua lankalle ripustettua yläpään runkoon ja kiinnitä sitten kotelon putoaminen. (Kuva 6)

Ylärakenne

7.4 Seinälle asennettava asennus (pudotuskaapelin säilytyslokerolla)

Poraa 4 reikää seinässä pudotuskaapelin säilytyslokeron kiinnitysreiän mitat, aseta laajennustulppa φ 7.5 * 40, aseta laatikko vastaamaan reikiä ja kiinnitä ruuveilla.

Seinälle kiinnitetty asennus (pudotuskaapelin säilytyslokerolla)

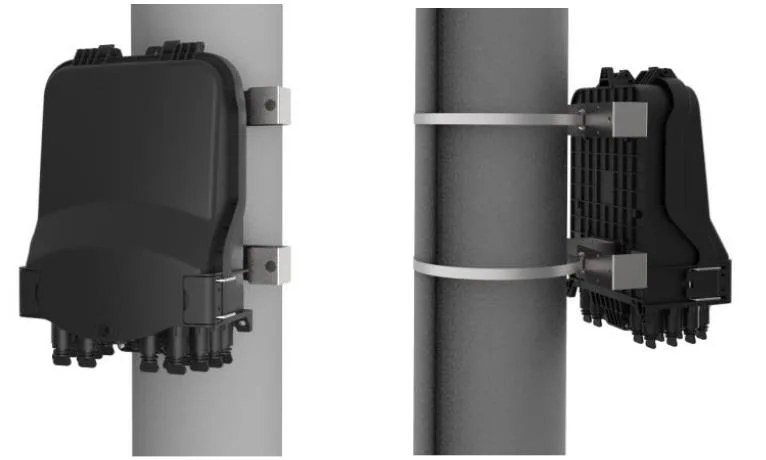

7.5 Pole-asennettu asennus (pudotuskaapelin säilytyslokerolla)

Siirrä ruostumattomasta teräksestä valmistettu hihna pudotuskaapelin säilytyslokeron raon läpi ja kiinnitä se napaan solkilla.

Polun kiinnitetty asennus (pudotuskaapelin säilytyslokerolla)

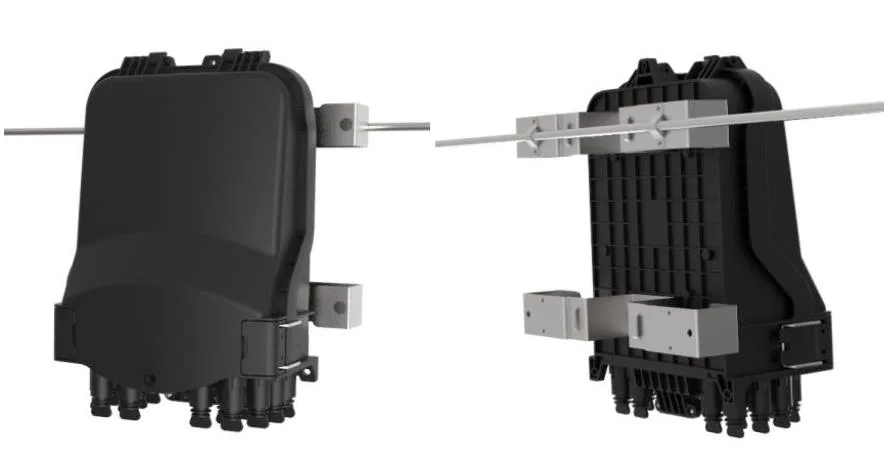

7.6. Ilma-asennettu asennus (pudotuskaapelin säilytyslokero)

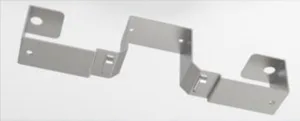

Korjaa jakelulaatikko Messengeriin pienellä metallilevyllä.

Ilma-asennettu asennus (pudotuskaapelin säilytyslokero)

8. Liittimen toiminta

8.1 Ennakkoon kytketty sovitin - A （e）

⚫ Kierrä kuituliittimen nuolen osa vastapäivään ja ota pölykorkki pois.

⚫ Kuituliittimen nuolen osa on yläpuolella, aseta kuituliitin pistorasiaan ja käännä sitten nuoli osa myötäpäivään.

8.2 Ennakkoon kytketty sovitin - B （XL）

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin kiinnittimen istuimen korkki vaipassa myötäpäivään

8.3 Ennakkoon kytketty sovitin - C

⚫ Työnnä liukurengas optisen kuidun esimuotoidun pistoke nuolen suuntaan pölykorkin poistamiseksi; Paina nappia ottaaksesi adapterin pölykorkin nuolen suuntaan.

⚫ Kohdista esimuodostetun pistokkeen runko sovittimen soljen kanssa, kunnes se on kiinnitetty. Kytke kaksi pölypeitteet samalla tavalla.

⚫ Asennettu esivalmistettu pistoke työntää liukurenkaan vapauttamaan solki ja vedä sitten päärunko taaksepäin sen erottamiseksi.

8.4 Ennakkoon kytketty sovitin - D

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan.

⚫ Kytke pre -kytketty pistoke D ja esikyllytetty adapteri D nuolen suuntaan ja kierrä tulppaa myötäpäivään kiinnittääksesi sen.

8.5 Ennakkoon kytketty sovitin - E (A)

⚫ Käännä pre -kytketty pistoke anti -myötäpäivään ja avaa pre -kytketty pistoke ja pölykansi nuolen suuntaan

⚫ Kytke pre -kytketty pistoke E ja pre -kytketty adapteri E nuolen suuntaan ja kierrä pistoke myötäpäivään sen korjaamiseksi.

8.6 Ennakkoon kytketty sovitin - SC

⚫ Aseta SC -optisen kuituliitin kytketty löysät osat vuorotellen ja kytke se sitten sovittimeen;

⚫ Asenna XL Pre -kytketty sovittimen vaippa sovittimeen muovinäppäimellä;

⚫ Aseta napsautusjousen tulppa vaippaan;

⚫ Kaapelin puristin on asennettava ja linjan on oltava lähellä pistoketta;

⚫ Ruuvaa nahkakaapelin puristin istuimen korkki vaipassa myötäpäivään.

8.7 Ennakkoon kytketty sovitin - G

9. Paketti

1pc kuplalaukussa, 420*350 mm;

1pc pienessä laatikossa, 340*230*150 mm, bruttopaino on 1,5 kg;

10 kpl suuressa aallotetussa laatikassa, 480*360*805 mm, bruttopaino on 16 kg.
