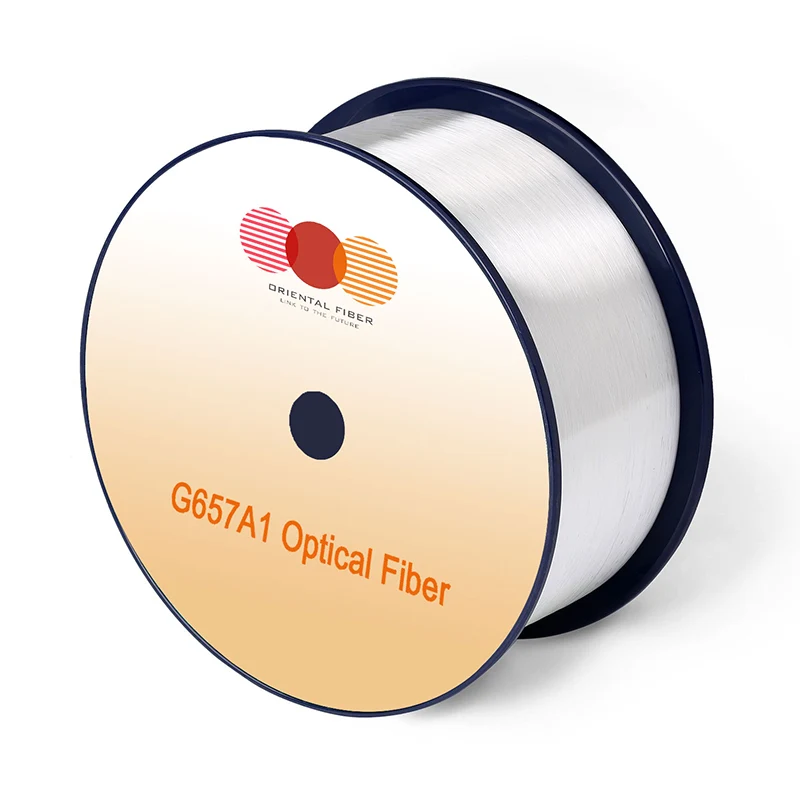

Yksimuotoinen valokuitu G.657.A1

Orientalfiberin yksimuotoinen valokuitu G.657.A1 on suunniteltu nykyaikaisiin valokuituverkkoihin, jotka vaativat joustavuutta, vakaata siirtoa ja helppoa asennusta. Luotettavana kiinalaisena valmistajana ja toimittajana Orientalfiber tarjoaa G.657.A1-kuitua, joka on optimoitu O-E-S-C-L-kaistan (1260–1625 nm) sovelluksiin. Sillä on vahva taivutushäviöiden kestävyys ja tasainen suorituskyky tiheissä käyttöympäristöissä, kuten FTTx- ja sisäkaapelointijärjestelmissä.

Lähetä kysely

Tuotteen Kuvaus

Yksimuotoinen optinen kuitu G.657.A1 on suunniteltu säilyttämään vakaa optinen suorituskyky jopa pienen taivutussäteen olosuhteissa. Perinteisiin kuituihin verrattuna se vähentää merkittävästi makrotaivutushäviöitä, joten se sopii sisäkaapelointiin, liityntäverkkoihin ja kompakteihin optisiin jakelujärjestelmiin.

Käytännössä tätä kuitua käytetään usein ympäristöissä, joissa asentajat kohtaavat rajallisen tilan, kuten liitossulkimissa, jakelulaatikoissa ja seinään asennettavissa kaapeissa. Parannettu taivutustoleranssi auttaa vähentämään asennuksen herkkyyttä ja alentamaan riskiä, että virheellinen käsittely voi heikentää suorituskykyä.

Hankintojen tärkeimmät edut

Pienempi asennusriski

Yksimuotoisen optisen kuidun G.657.A1 optimoitu taivutussuorituskyky antaa asentajille mahdollisuuden työskennellä tiukemmilla taivutussäteillä aiheuttamatta liiallista signaalihäviötä. Tämä on erityisen hyödyllistä FTTx-projekteissa ja sisätilojen reititysskenaarioissa, joissa tilaa on rajoitetusti.

Laajakaistayhteensopivuus

Tukee täyttä O-E-S-C-L-kaistaa (1260–1625 nm), joten se sopii nykyisiin ja tuleviin verkkopäivityksiin. Se varmistaa yhteensopivuuden L-kaistasovellusten ja pitkän matkan lähetysvaatimusten kanssa.

Pienemmät projektin kokonaiskustannukset

Minimoimalla taivutukseen liittyvät häviöt ja vähentämällä uudelleenkäsittelyä asennuksen aikana tämä kuitu auttaa alentamaan yleisiä käyttöönottokustannuksia. Se vähentää myös tiukkojen käsittelyolosuhteiden tarvetta kaapelin varastoinnin ja asennuksen aikana.

Vakaa liitossuorituskyky

Tarkat geometriset parametrit varmistavat pienen jatkoshäviön ja korkean hyötysuhteen kuituliitoksen aikana, mikä on tärkeää suurissa verkkorakennusprojekteissa.

Tyypilliset sovellukset

FTTx Access Networks

Yksimuotoista optista kuitua G.657.A1 käytetään laajalti kuitu kotiin ja kuitu rakennukseen -asennuksissa, joissa tiukat mutkat ja tiheä reititys ovat yleisiä.

Sisätilojen nopea optinen kaapelointi

Soveltuu nopeaan tiedonsiirtoon rakennuksissa, datakeskuksissa ja toimistoympäristöissä, joissa tarvitaan kompaktia kaapelinhallintaa.

Erikoistuneet lyhytjakoiset kaapelit

Ihanteellinen kaapeleille, joilla on tiukat taivutussädevaatimukset, mukaan lukien nauhakaapelit ja mikrokaapelit, joita käytetään monimutkaisissa reititysjärjestelmissä.

Suorituskykyiset optiset verkot

Tukee pitkän matkan ja suuren bittinopeuden lähetystä alhaisella PMD:llä, mikä varmistaa vakaan suorituskyvyn runko- ja liityntäverkkokerroksissa.

Tekniset tiedot

Ominaisuudet		ehdot	Määritetyt arvot	Yksiköt
Optiset ominaisuudet
Vaimennus		1310 nm	≤0,35	[dB/km]
		1383 nm (H2-vanhentamisen jälkeen)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Vaimennus vs. aallonpituus Max. α ero		1285–1330 nm suhteessa 1310 nm:iin	≤0,03	[dB/km]
Vaimennus vs. aallonpituus Max. α ero		1525–1575 nm suhteessa 1550 nm:iin	≤0,02	[Db/km]
Dispersiokerroin		1285-1340 nm	-3,5-3,5	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Nolladispersion aallonpituus (λ0)		--	1300-1324	[nm]
Nolladispersion kaltevuus (S0)		--	≤0,092	[ps/(nm2·km)]
Tyypillinen arvo		--	0.086	[ps/(nm2·km)]
PMD	Suurin yksittäinen kuitu	--	≤0,1	[ps/√km]
	Linkin suunnitteluarvo (M = 20, Q = 0,01 %) (M = 20, Q = 0,01 %)	--	≤0,06	[ps/√km]
	Tyypillinen arvo	--	0.04	[ps/√km]
Kaapelin aallonpituus (Λcc)		--	≤1260	[nm]
Tilakentän halkaisija (MFD)		1310 nm	8.4-9.2	[μm]
Tilakentän halkaisija (MFD)		1550 nm	9.3-10.3	[μm]
Tehokas ryhmän taiteindeksi (Neﬀ )		1310 nm	1.466	--
Tehokas ryhmän taiteindeksi (Neﬀ )		1550 nm	1.467	--
Piste epäjatkuvuudet		1310 nm	≤0,05	[Db]
Piste epäjatkuvuudet		1550 nm	≤0,05	[Db]
Geometriset ominaisuudet
Verhouksen halkaisija		--	125,0±0,7	[μm]
Verhouksen epäpyöreisyys		--	≤0,7	[%]
Pinnoitteen halkaisija		--	235-245	[μm]
Päällystyksen samankeskisyysvirhe		--	≤12,0	[μm]
Pinnoite ei-pyöreä		--	≤6,0	[%]
Sydänpäällysteen samankeskisyysvirhe		--	≤0,5	[μm]
Kihara (säde)		--	≥4	[m]
Toimituksen pituus		--	50.4 asti	[km/kela]
Ympäristön ominaisuudet		1310nm, 1550nm ja 1625nm
Lämpötilariippuvuuden aiheuttama vaimennus		-60 ℃ - +85 ℃	≤0,05	[Db/km]
Lämpötila-kosteuspyöräilyn aiheuttama vaimennus		-10°C - +85°C, 98 % RH	≤0,05	[Db/km]
Watersoak-riippuvuuden aiheuttama vaimennus		23°C, 30 päivää	≤0,05	[Db/km]
Kostean lämmön riippuvuuden aiheuttama vaimennus		85 °C ja 85 % suhteellinen kosteus 30 päivän ajan	≤0,05	[Db/km]
Kuivan lämmön ikääntyminen		85 ℃, 30 päivän ajan	≤0,05	[Db/km]
Mekaaniset tiedot
Todistustesti		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro-taivutuksen aiheuttama menetys	10 kierrosta 15 mm:n tuurnan ympäri	1550 nm	≤0,25	[Db]
	10 kierrosta 15 mm:n tuurnan ympäri	1625 nm	≤1,0	[Db]
	1 Käännä 10 mm:n tuurnan ympäri	1550 nm	≤0,75	[Db]
	1 Käännä 10 mm:n tuurnan ympäri	1625 nm	≤1,5	[Db]
Pinnoitenauhan voima		tyypillinen keskimääräinen voima	1.5	[N]
Pinnoitenauhan voima		huippuvoima	1.3-8.9	[N]
Dynaaminen väsymisparametri (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Tekniset ominaisuudet

Matala vaimennus koko kaistalla

Ylläpitää vakaan signaalinsiirron O-E-S-C-L-aallonpituusalueella, mikä tukee monikaistaista verkkotoimintaa.

Erinomainen taivutuskestävyys

Suunniteltu vähentämään sekä makro- että mikrotaivutushäviöitä, mikä takaa luotettavan suorituskyvyn myös ahtaissa asennusolosuhteissa.

Matala PMD (polarisaatiomuodon dispersio)

Täyttää nopeiden ja pitkän matkan siirtojärjestelmien vaatimukset ja auttaa säilyttämään signaalin eheyden.

Yhdenmukainen geometria

Tarkkuusvalmistus varmistaa tasaiset kuitumitat, parantaa liitoksen johdonmukaisuutta ja vähentää liitoshäviöitä.

Standardien noudattaminen

Yksimuotoinen optinen kuitu G.657.A1 on kansainvälisten standardien, mukaan lukien ITU-T G.657.A1 ja G.652.D, sekä IEC 60793-2-50 Type B1.3/B6.a1 -standardien mukainen. Tämä varmistaa yhteensopivuuden maailmanlaajuisten verkkoinfrastruktuurivaatimusten kanssa.

Tietoja valmistajasta

Jiangsu Xuben Photoelectric Technology Co., Ltd on konserniyhtiö, jolla on neljä tehdasta, jotka tarjoavat täydellisiä valokuituverkkoratkaisuja. Yrityksen kokonaispinta-ala on 15 000 neliömetriä ja vuotuinen tuotannon arvo on 20 miljoonaa USD.

Ryhmään kuuluu sisä- ja ulkovalokaapelitehtaita, ODN-komponenttitehdas ja optisten verkkolaitteiden tehdas. Tuotteita käytetään laajasti televiestinnässä, lähetysjärjestelmissä, LAN-tiedonsiirrossa ja teollisissa sovelluksissa, kuten sähköjärjestelmissä, rautatieliikenteessä ja moottoriteillä.

ISO9001- ja ISO45001-sertifikaateilla yritys keskittyy hienostuneeseen tuotantoon ja vakaisiin tuotantoprosesseihin. Sen tuotteita viedään maailmanlaajuisesti ja niitä käytetään erilaisissa keskisuurissa ja suurissa suunnitteluprojekteissa.

FAQ

K1: Mikä on tärkein ero G.657.A1- ja G.652.D-kuidun välillä?

Yksimuotoinen optinen kuitu G.657.A1 tarjoaa paremman taivutussuorituskyvyn säilyttäen samalla yhteensopivuuden G.652.D-järjestelmien kanssa. Se sopii paremmin asennuksiin, joissa on tiukat reititysolosuhteet.

Q2: Sopiiko tämä kuitu sisäasennuksiin?

Kyllä, Single-mode Optical Fiber G.657.A1 on suunniteltu erityisesti sisä- ja liityntäverkkokäyttöön, ja se tukee pientä taivutussädettä ja kompakteja kaapeliasetteluja.

Q3: Voidaanko sitä käyttää pitkän matkan lähetykseen?

Kyllä, alhaisen vaimennuksen ja alhaisen PMD:n ansiosta se tukee nopeaa ja pitkän matkan optista viestintää.

Q4: Onko se yhteensopiva olemassa olevan verkkoinfrastruktuurin kanssa?

Se täyttää sekä G.657.A1- että G.652.D-standardit, mikä varmistaa yhteensopivuuden useimpien olemassa olevien optisten verkkojärjestelmien kanssa
