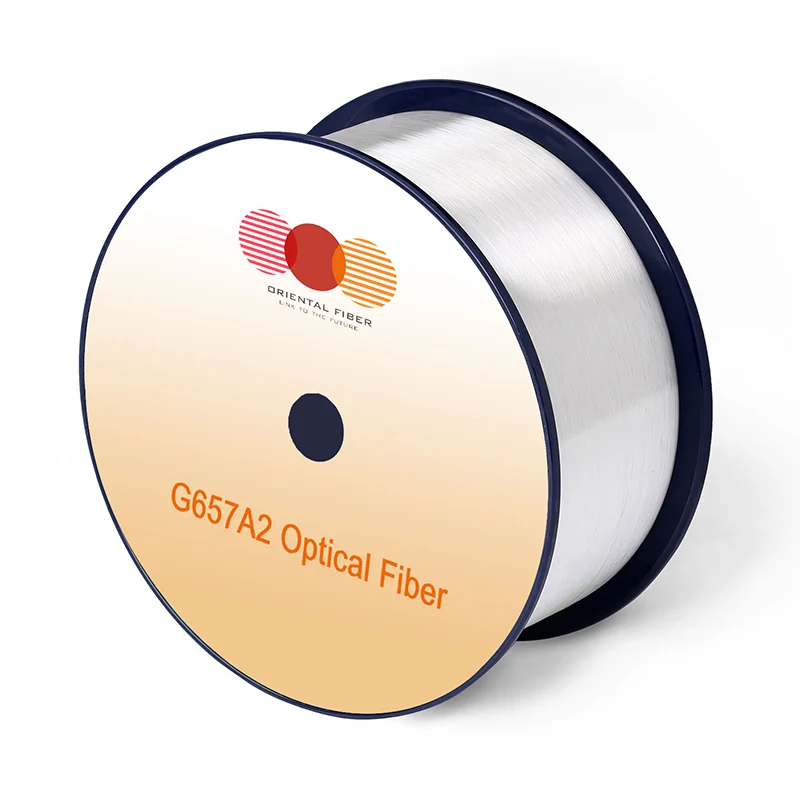

Yksimoodinen optinen kuitu G.657.a2

Ominaispiirteet

Olosuhteet

Määritetyt arvot

Yksiköt

Optiset ominaisuudet

Vaimennus

1310nm

≤0,35

[db/km]

1383nm (H2-ikääntymisen jälkeen)

≤0,35

[db/km]

1460Nm

≤0,25

[db/km]

1490Nm

≤0,23

[db/km]

1550 nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Vaimennus vs. aallonpituus

Enintään α -ero

1285-1330Nm, viitaten 1310Nm: ään

≤0,03

[db/km]

1525-1575Nm, viitaten 1550 nm: ään

≤0,02

[db/km]

Nolla dispersioaallonpituus (λ0)

-

1300-1324

[NM]

Nolla -dispersio kaltevuus (S0)

-

≤0,092

[ps/(nm2 · km)]

PMD

Suurin yksittäinen kuitu

-

≤0,1

[ps/√km]

Linkin suunnittelun arvo (M = 20 ， Q = 0,01%)

-

≤0,06

[ps/√km]

Tyypillinen arvo

-

0.04

[ps/√km]

Kaapelin cuto -aallonpituus (λcc)

-

≤1260

[NM]

Tilan kentän halkaisija (MFD)

1310nm

8.4-9.2

[μm]

1550 nm

9.3-10.3

[μm]

TAKKAUTUKSEN EKTIIVINEN ryhmäindeksi (NE ff)

1310nm

1.466

-

1550 nm

1.467

-

Pisteen epäjatkuvuus

1310nm

≤0,05

[DB]

1550 nm

≤0,05

[DB]

Geometriset ominaisuudet

Verhoushalkaisija

-

125,0 ± 0,7

[μm]

Verhous ei-ympyrällisyys

-

≤0,7

[%]

Pinnoitteen halkaisija

-

235-245

[μm]

Pinnoituspinnoitetun samankeskisyysvirhe

-

≤12,0

[μm]

Pinnoittaminen ei-ympyrällisyys

-

≤6,0

[%]

Ydinverhoiltu samankeskeisyysvirhe

-

≤0,5

[μm]

Curl (säde)

-

≥4

[M]

Toimituspituus

-

Jopa 50,4

[km/kela]

Ympäristöominaisuudet

1310nm, 1550 nm ja 1625nm

Lämpötilariippuvuuden aiheuttama vaimennus

-60 ℃ - +85 ℃

≤0,05

[db/km]

Lämpötilan kosteuden pyöräilyn aiheuttama vaimennus

-10 ° C - +85 ° C, 98% RH

≤0,05

[db/km]

Vesiriippuvuuden aiheuttama vaimennus

23 ° C, 30 päivän ajan

≤0,05

[db/km]

Kostea lämmön riippuvuuden aiheuttama vaimennus

85 ° C ja 85% RH, 30 päivän ajan

≤0,05

[db/km]

Kuivaa lämpö ikääntymistä

85 ℃, 30 päivän ajan

≤0,05

[db/km]

Mekaaninen eritelmä

Todistustesti

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Makro-taivutusvaimennus

10 kierrosta 15 mm säteen kiireen ympäri

1550 nm

≤0,03

[DB]

10 kierrosta 15 mm säteen kiireen ympäri

1625nm

≤0,1

[DB]

1 Käänny 10 mm säteen mandre

1550 nm

≤0,1

[DB]

1 Käänny 10 mm säteen kiireen ympäri

1625nm

≤0,2

[DB]

1 Käännä 7,5 mm: n säteen karjan ympäri

1550 nm

≤0,5

[DB]

1 Käännä 7,5 mm: n säteen karjan ympäri

1625nm

≤1,0

[DB]

Pinnoitusliuskovoima

Tyypillinen keskimääräinen voima

1.5

[N]

huippuvoima

1,3-8,9

[N]

Dynaaminen väsymysparametri (ND)

-

≥20

-
