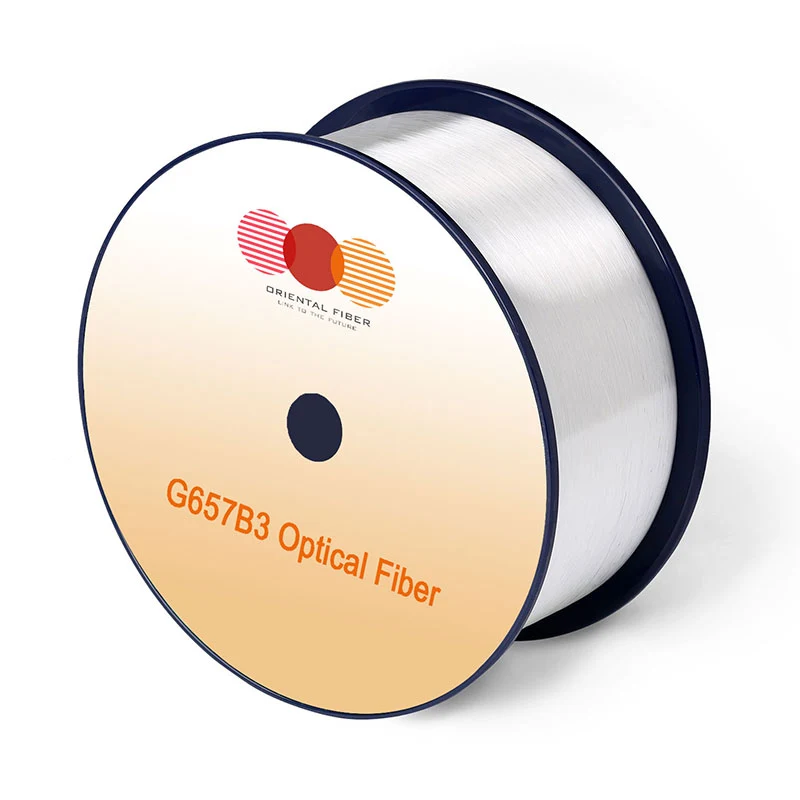

Yksimoodinen optinen kuitu G.657.B3

Ominaispiirteet

Olosuhteet

Määritelty arvot

Yksiköt

Optinen Ominaispiirteet

Vaimennus

1310nm

≤0,35

[db/km]

1383nm （H2-ikääntymisen jälkeen）

≤0,35

[db/km]

1550 nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Vaimennus vs. aallonpituus

Enintään α -ero

1285-1330Nm, sisään viittaus 1310 nm

≤0,03

[db/km]

1525-1575nm, sisään viittaus 1550 nm

≤0,02

[db/km]

Nolla Dispersioaallonpituus (λ0)

-

1300-1324

[NM]

Nolla Dispersiokaltevuus (S0)

-

≤0,092

[ps/(nm2 · km)]

PMD

Enimmäis Yksittäinen kuitu

-

≤0,1

[PS/√KM]

Linkin suunnittelun arvo （M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√KM]

Tyypillinen Arvo

-

0.04

[PS/√KM]

Kaapeli Cuto ff -aallonpituus (λcc)

-

≤1260

[NM]

Tila Pellon halkaisija （MFD）

1310nm

8.2-9.0

[μm]

1550 nm

9.1-10.1

[μm]

TAKKAUTUKSEN TEKNINEN RYHMÄN INDEKSI （ne hah）

1310nm

1.468

-

1550 nm

1.469

-

Kohta Epäjatkuvuus

1310nm

≤0,05

[DB]

1550 nm

≤0,05

[DB]

Geometrinen Ominaispiirteet

Verhous Halkaisija

-

125,0 ± 0,7

[μm]

Verhous Ympyrällisyys

-

≤0,7

[%]

Pinnoite Halkaisija

-

235-245

[μm]

Pinnoite Samankeskisyysvirhe

-

≤12,0

[μm]

Pinnoite Ympyrällisyys

-

≤6,0

[%]

Ytimen verhous Samankeskisyysvirhe

-

≤0,5

[μm]

Curl (säde)

-

≥4

[M]

Toimitus Pituus

-

Ylöspäin 25,2: een

[km/kela]

Ympäristöominaisuudet

1310nm, 1550 nm ja 1625nm

Lämpötila Riippuvuuden aiheuttama vaimennus

-60 ℃ - +85 ℃

≤0,05

[db/km]

Lämpötilan kosteus Pyöräilyn aiheuttama vaimennus

-10 ° C +85 ° C: seen, 98% RH

≤0,05

[db/km]

Vesialue Riippuvuuden aiheuttama vaimennus

23 ° C ， 30 päivän ajan

≤0,05

[db/km]

Kostea Lämmön riippuvuuden aiheuttama vaimennus

85 ° C ja 85% RH ， 30 päivää

≤0,05

[db/km]

Kuiva Lämmön ikääntyminen

85 ℃ ， 30 päivän ajan

≤0,05

[db/km]

Mekaaninen Määritys

Todiste Testata

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Makro- Aiheuttama menetys

1 käännä 10 mm säde

1550 nm

≤0,03

[DB]

1 Käänny 10 mm säteen mandre

1625nm

≤0,1

[DB]

1 Käännä 7,5 mm: n säteen karjan ympäri

1550 nm

≤0,08

[DB]

1 käännä 7,5 mm säde

1625nm

≤0,25

[DB]

1 Kääntyy 5 mm: n säteen karan ympärille

1550 nm

≤0,15

[DB]

1 Kääntyy 5 mm: n säteen karan ympärille

1625nm

≤0,45

[DB]

Pinnoite Riisua

tyypillinen keskimääräinen voima

1.5

[N]

huippu pakottaa

1,3-8,9

[N]

Dynaaminen Väsymysparametri (ND)

-

≥20

-
