● FTTX/FTTH Systems
● Ethernet -sovellukset
● CATV -linkit
● Optinen signaalin jakautuminen
● Passiiviset optiset verkot (PON)
● Selkäranka-, vaakasuunta- ja nousu -sovellukset
● Esisarjoittamat pudotusliittimet
● Ulkoalueet; Ankara ympäristö
● Matala lisäyshäviö, suuri tuottohäviö.
● Hyvä toistettavuus ja vaihdettavuus.
● 100% insertio, tuottohäviö, lopetus kasvot ja.
● Häiriöiden tarkastus.
● Erinomainen mekaaninen kestävyys.
● Telcordian GR-326-ytimen noudattaminen.
● Varmistaa korkean suorituskyvyn ja luotettavuuden optisen kaapeloinnin hallinnassa.
● Nopea ja helppo asennus ja uudelleenmääritys.
● Yksinkertainen käsittely, ei tarvita erityistä työkalua.
● IP68 Vedenpitävä.
| Rakenteet | Yksikkö | Kuvaukset |
| Kuidun määrä | Simplex | |
| Aallonpituus | nm | 1310/1550 |
| Lisäysmenetelmä | db | ≤0,30 (tyypillinen: 0,15) |
| Palautushäviö | db | ≥ 60 |
| Yhteystyyppi | SC/APC | |
| Lauta | Keraaminen | |
| Yhteyssyklit | 500 | |
| Kaapeliväri | Musta | |
| Kaapelin ulkomuoto | mm | 5,0 ± 0,2 |
| Kuitutila | Yksi tila: G657A2 | |
| Kaapelimateriaali | HDPE | |
| Kaapelin paino | Kg/km | 22 esta noin） |
| Tulostussisältö | Muokattavissa oleva | |
| Pituus | m | 50 、 75 、 125 、 175 tai muokattavissa (Toleranssi: ± 0,5m) |

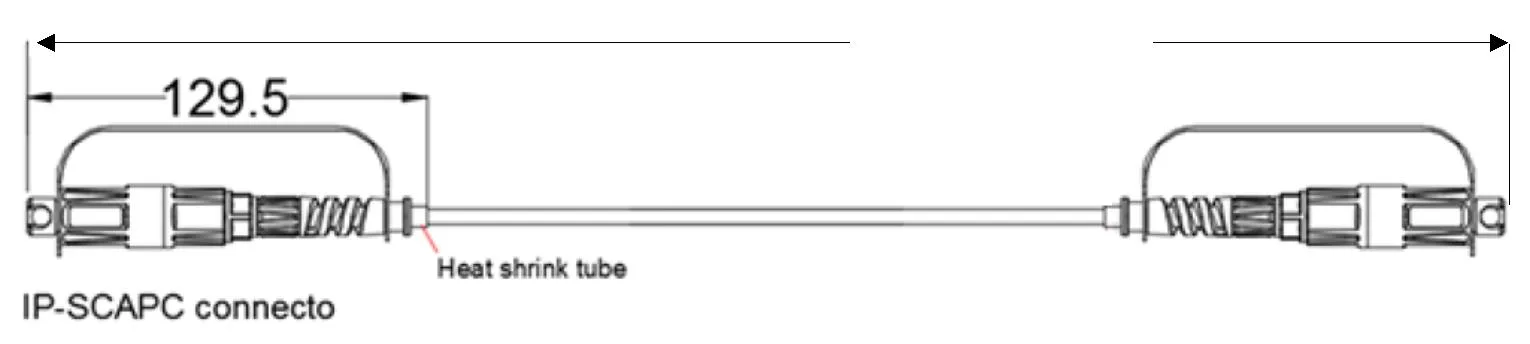

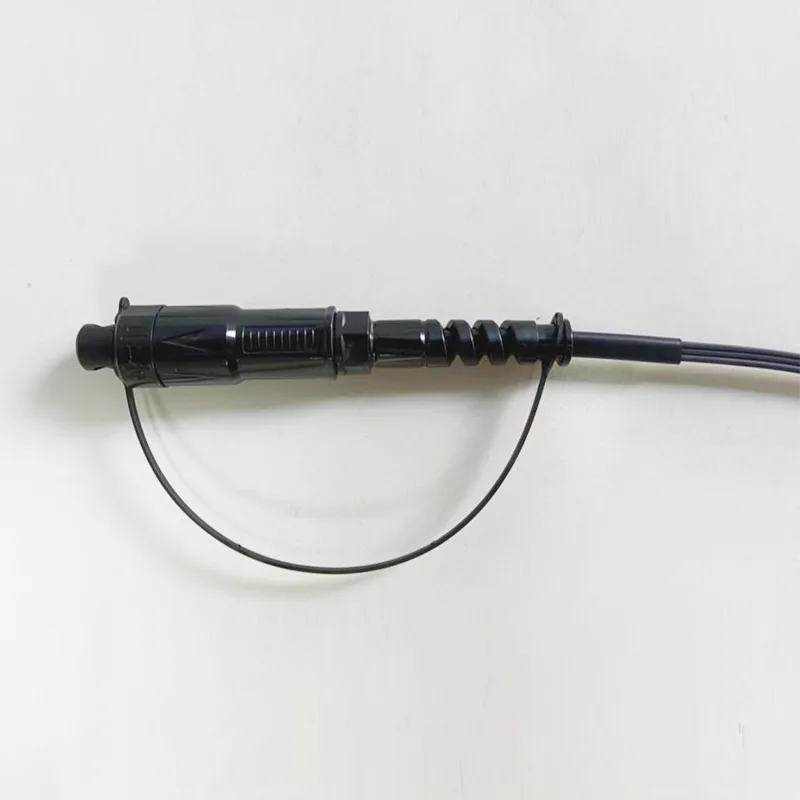

| Liitintyyppi | Syöttö ： Accord H Optic SC/APC | |
| Lähtö ： Accord H Optic SC/APC | ||
| Veto (aksiaali kaapeli ja liitin) |
N | 200 |
| Vedenpitävä luokka | IP68 | |
| Käyttölämpötila | ℃ | -25 ° C ~ +70 ℃ |
| Säilytyslämpötila | ℃ | -25 ° C ~ +70 ℃ |

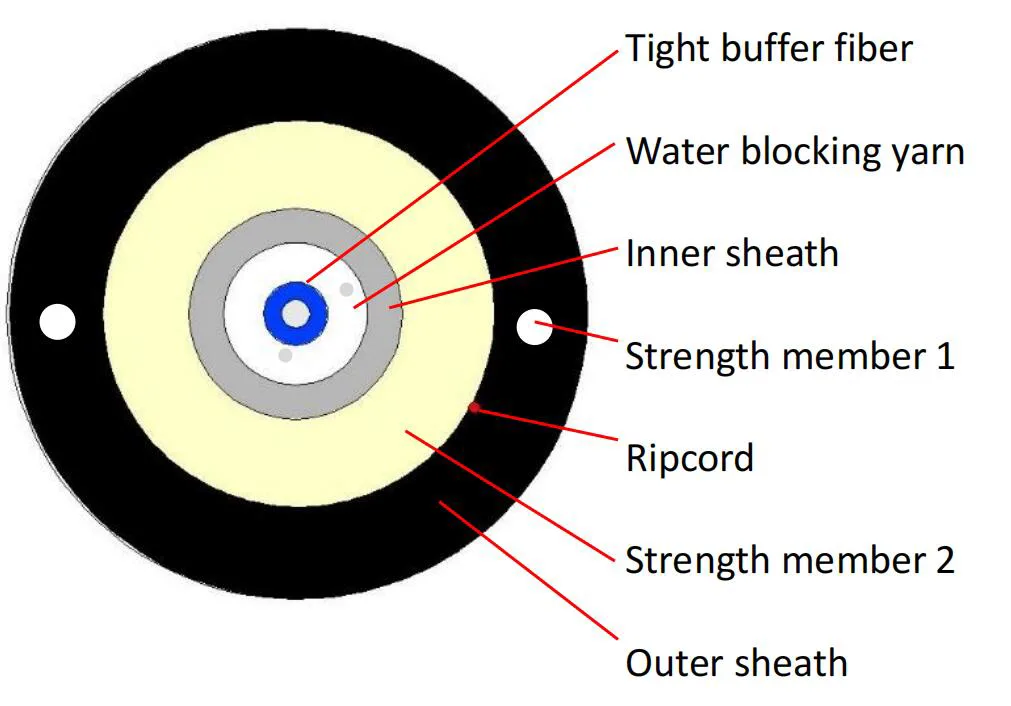

| Esine | Sisällys | Tekniset tiedot |
| Tiukka puskurikuitu | Määrä | 1 |
| Tyyppi | G.657a2 | |
| Väri | Sininen | |
| Materiaali | Lszh | |
| Halkaisija (mm) | 0,90 ± 0,05 | |
| Sisävaippa | Halkaisija (mm) | 2,8 ± 0,2 |
| Paksuus (mm) | 0,25 ± 0,05 | |
| Väri | Valkoinen | |
| Materiaali | Lszh | |
| Vahvuusjäsen 1 | Materiaali | Liimattu FRP |
| Määrä | 0,5*2 | |
| Vahvuusjäsen 2 | Materiaali | Aramid -lanka + veden estävä lasilanka |
| Laukaisin | Määrä | 1 |
| Väri | Punainen | |
| Tupla | Materiaali | HDPE |
| Halkaisija (mm) | 5,0 ± 0,2 | |
| Paksuus (mm) | 1,1 ± 0,1 | |
| Väri | Musta | |
| Kaapeli | Kg/km | 22 ± 3 |
4.1 Optinen kuitu
Kaikkien kaapelikuitujen (valmiiden kaapelin kuidun) ominaisuuksien on oltava ainakin ITU-T-suosituksen G.657A2 mukaisesti ja niiden on oltava seuraavia.
| Esine | Eritelmä |
| Kuitutyyppi | Yksitila |
| Kuitumateriaali | Seostettu piidiokso |
| Vaimennuskerroin @ 1310 nm @ 1383NM @ 1490Nm @ 1550 nm @ 1625NM Kaapelin muodostumisen jälkeen @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kaapelin raja-aallonpituus | ≤ 1260 nm |
| Nolla-dispersion aallonpituus | 1300 ~ 1324 nm |
| Nollakatkaisu | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Moodin kentän halkaisija @ 1310 nm | 8,5-9,3um |
| Ydin / verhottu samankeskeisyysvirhe | ≤ 0,5 yksi |
| Verhoushalkaisija | 125,0 ± 0,7 yksi |
| Pyökkäysympyräisyys | ≤5% |
| Ensisijainen pinnoitteen halkaisija | 242 ± 7 yksi |
| Concentricity primaaripinnoitus / päällyste | ≤10 µm |
| Pinnoittaminen ei-ympyrällisyys | ≤0,7% |
| Vaimennus kaapelin taivutusmenetelmällä 1 Käännä 1 mandrel 7,5 mm 10 kierrosta 1 mandrel 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |
5.1 Kaapelin taivutussäde:
10 x kaapelin halkaisija (asennuksen jälkeen): 50mm
20 x kaapelin halkaisija (asennuksen aikana): 100 mm
| S/n | Esine | Testimenetelmä | Hyväksymisedellytys |
| 1 | Vetolujuus IEC 794-1-E1 |
- Lataus: 1200N - Kaapelin pituus kuormalla: 50 m - Latausaika: ≥1 minuuttia. |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm -Ei vaurioita ulkotakkille ja sisäelementeille. |
| 2 | Murskata IEC 794-1-E3 |
- Lataus: 500N/100mm*100mm - Latausaika: ≥1 minuuttia. |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm -Ei vaurioita ulkotakkille ja sisäelementeille. |
| 3 | Iskunkestävyys IEC 794-1-E4 |
- Impact -kohdat: 5 -Timot per piste: 1 - Vaikutusenergia: 1N.M - Vasaran säde: 12,5 mm - Vaikutusnopeus: 2 sekuntia/sykliä |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm -Ei vaurioita ulkotakkille ja sisäelementeille. |
| 4 | Toistuva taivutus IEC 794-1-E6 |
- Taivutussäde: 20 x kaapelin halkaisija - Kuorma: 20 N - Taivutusnopeus: 3 sekuntia/sykliä - Syklinen kaarevuus: 30 |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm -Ei vaurioita ulkotakkille ja sisäelementeille. |
| 5 | Vääntö IEC 794-1-E7 |
- pituus: 1 m - Lataus: 50 N - Kierre: 1 min/sykli - Kierrekulma: ± 180 ° - Syklin lukumäärä: 10 |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm -Ei vaurioita ulkotakkille ja sisäelementeille. |
| 6 | Lämpötila Pyöräilykoe IEC 794-1-F1 |
- Lämpötilavaihe: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Aika kutakin vaihetta kohti: 24 tuntia - Syklin lukumäärä: 2 |
- Tappiomuutos ≤ 0,1 dB/km@1550 nm - Ei kuitutaukoa eikä vaipan vaurioita. |
