● FTTX/FTTH Systems
● Ethernet -sovellukset
● CATV -linkit
● Optinen signaalin jakautuminen
● Passiiviset optiset verkot (PON)
● Selkäranka-, vaakasuunta- ja nousu -sovellukset
● Esisarjoittamat pudotusliittimet
● Ulkoalueet; Ankara ympäristö
● Matala lisäyshäviö, suuri tuottohäviö.
● Hyvä toistettavuus ja vaihdettavuus.
● 100% insertio, tuottohäviö, lopetus kasvot ja.
● Häiriöiden tarkastus.
● Erinomainen mekaaninen kestävyys.
● Telcordian GR-326-ytimen noudattaminen.
● Varmistaa korkean suorituskyvyn ja luotettavuuden optisen kaapeloinnin hallinnassa.
● Nopea ja helppo asennus ja uudelleenmääritys.
● Yksinkertainen käsittely, ei tarvita erityistä työkalua.
● IP68 Vedenpitävä.
| Rakenteet | Yksikkö | Kuvaukset |
| Kuidun määrä | Simplex | |
| Aallonpituus | nm | 1310/1550 |
| Lisäysmenetelmä | db | ≤0,50 (tyypillinen: 0,3) |
| Palautushäviö | db | ≥55 (APC) |
| Kaapeliväri | Musta | |
| Kaapelin ulkomuoto | mm | Φ5,0 (± 0,2) |
| Kuitutila | Yksi tila: G657 A2 | |
| Kaapelimateriaali | LSZH (UV -suojaus ja palonkestävyys) | |
| Kaapelin paino | Kg/km | 28 esta noin） |
| Tulostussisältö | Muokattavissa oleva | |
| Pituus | m | 50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleranssi: ± 0,5m) |

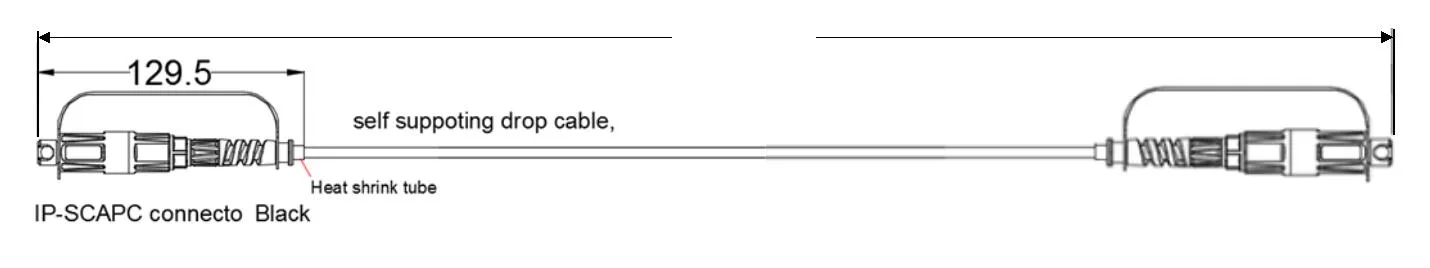

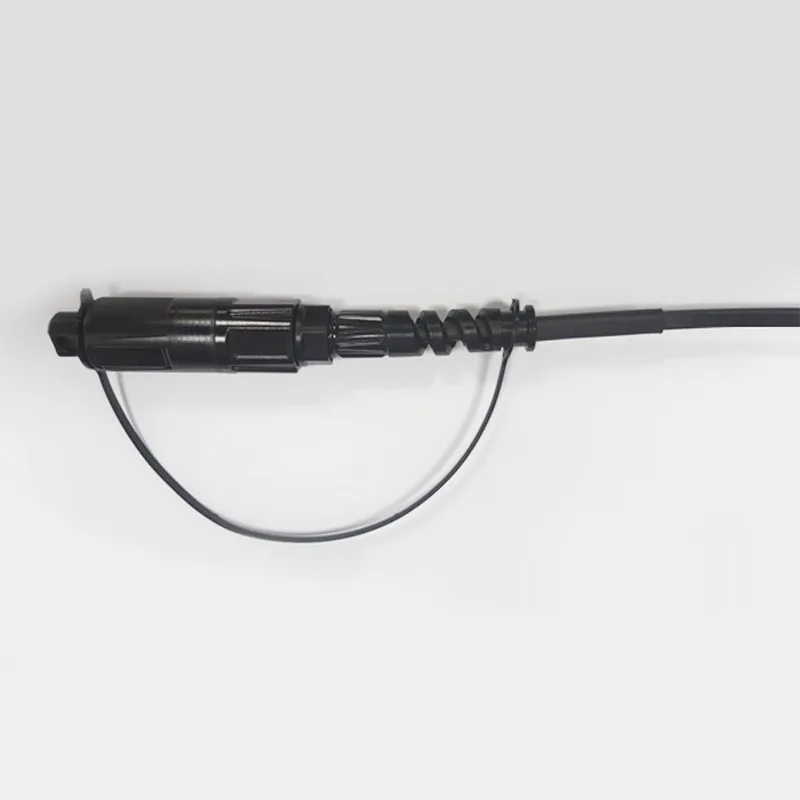

| Liitintyyppi | Syöttö: Accord OptiTap SC/APC | |
| Lähtö: Accord OptiTap SC/APC | ||
| Vedenpitävä luokka | IP68 | |
| Vetolujuus | N | 200 |
| Käyttölämpötila | ℃ | -20 ~ +65 |

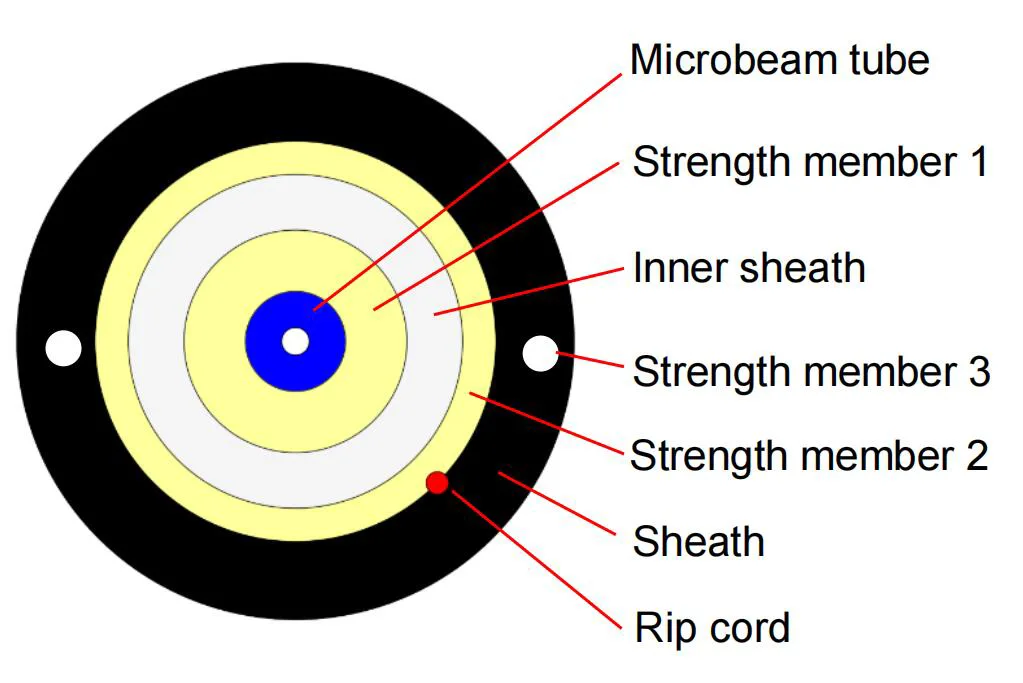

| Esine | Sisällys | Tekniset tiedot |
| Kuitu | Määrä | 1 |
| Tyyppi | G.657a2 | |
| Väri | SININEN | |
| Mikroputki | Materiaali | Lszh |
| Väri | SININEN | |
| Halkaisija (mm) | 0,9 ± 0,05 | |
| Sisävaippa | Halkaisija (mm) | 2,2 ± 0,05 |
| Paksuus (mm) | 0,4 ± 0,05 | |
| Väri | Norsunluu/valkoinen/beige | |
| Materiaali | Lszh | |
| Vahvuusjäsen 1 | Aramid Lanka 1100d*3 | |
| Vahvuusjäsen 2 | Materiaali | Aramidilanka |
| Määrä | 1100d*7 | |
| Vahvuusjäsen 3 | Materiaali | Liimattu FRP |
| Halkaisija (mm) | 0,5*2 | |
| Laukaisin | Määrä | 1 |
| Väri | Punainen | |
| Tupla | Materiaali | LSZH (UV -suojaus ja palonkestävyys) |
| Halkaisija (mm) | 5,0 ± 0,2 | |
| Paksuus (mm) | 1,1 ± 0,1 | |
| Väri | Musta | |
| Kaapelin paino | Kg/km | 28 ± 3 |
Kaikkien kaapelikuitujen (valmiiden kaapelin kuidun) ominaisuuksien on oltava ainakin ITU-T-suosituksen G.657A2 mukaisesti ja niiden on oltava seuraavia.
| Esine | Eritelmä |
| Kuitutyyppi | Yksitila |
| Kuitumateriaali | Seostettu piidiokso |
| Vaimennuskerroin @ 1310 nm @ 1383NM @ 1490Nm @ 1550 nm @ 1625NM Kaapelin muodostumisen jälkeen @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kaapelin raja-aallonpituus | ≤ 1260 nm |
| Nolla-dispersion aallonpituus | 1300 ~ 1324 nm |
| Nollakatkaisu | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromaattinen dispersio @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Moodin kentän halkaisija @ 1310 nm | 8,5-9,3um |
| Ydin / verhottu samankeskeisyysvirhe | ≤ 0,5 yksi |
| Verhoushalkaisija | 125,0 ± 0,7 yksi |
| Pyökkäysympyräisyys | ≤5% |
| Ensisijainen pinnoitteen halkaisija | 242 ± 7 yksi |
| Concentricity primaaripinnoitus / päällyste | ≤10 µm |
| Pinnoittaminen ei-ympyrällisyys | ≤0,7% |
| Vaimennus kaapelin taivutusmenetelmällä 1 Käännä 1 mandrel 7,5 mm 10 kierrosta 1 mandrel 15 mm |
1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km |
| Käyttölämpötila -alue | : -20 ℃ - +65 ℃ |
| Varastointi- / kuljetuslämpötila -alue | : -20 ℃ - +65 ℃ |
| Asennuslämpötila | : -20 ℃ - +65 ℃ |

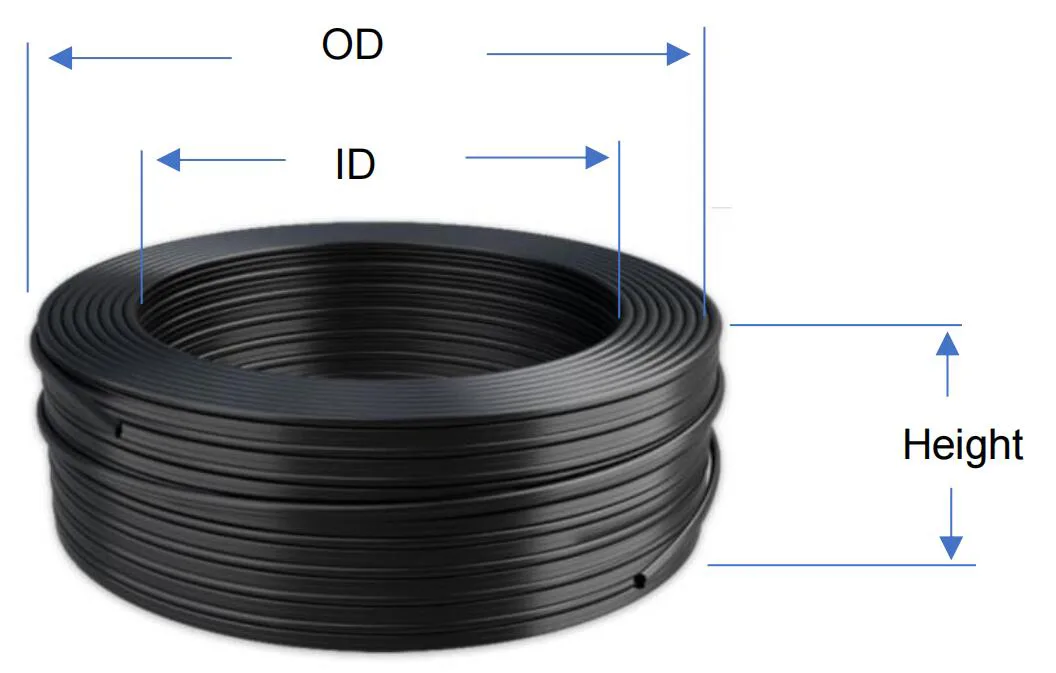

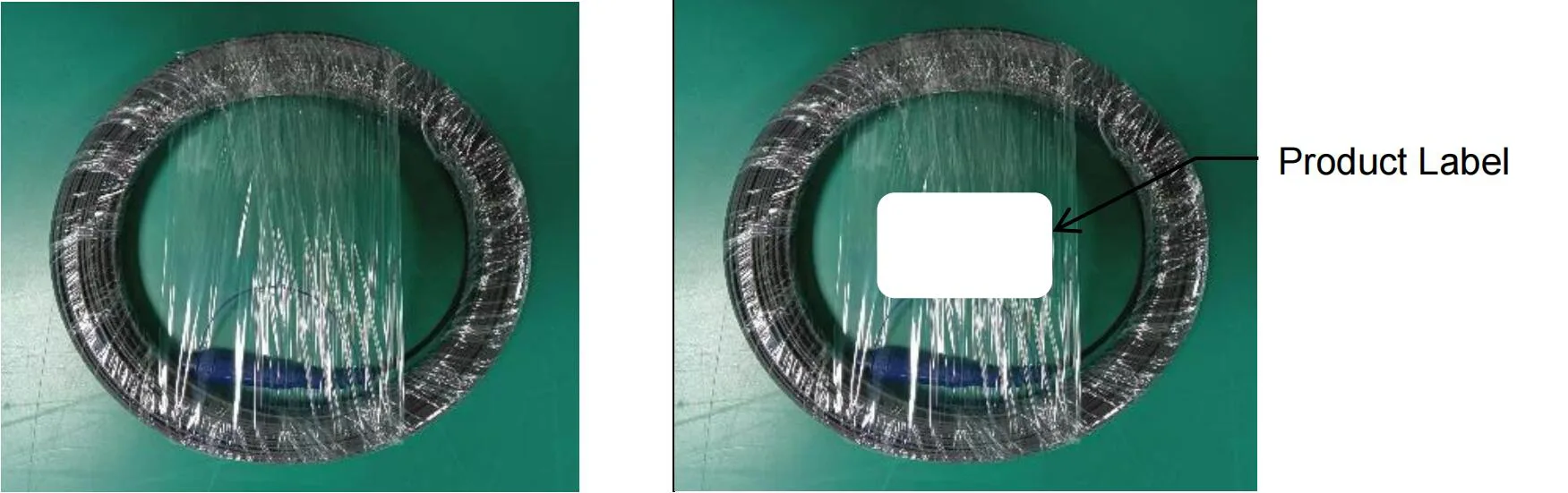

Kuitukela käämi:
